滨州公共供热中心项目三期机组工程锅炉专业施工组织总设计

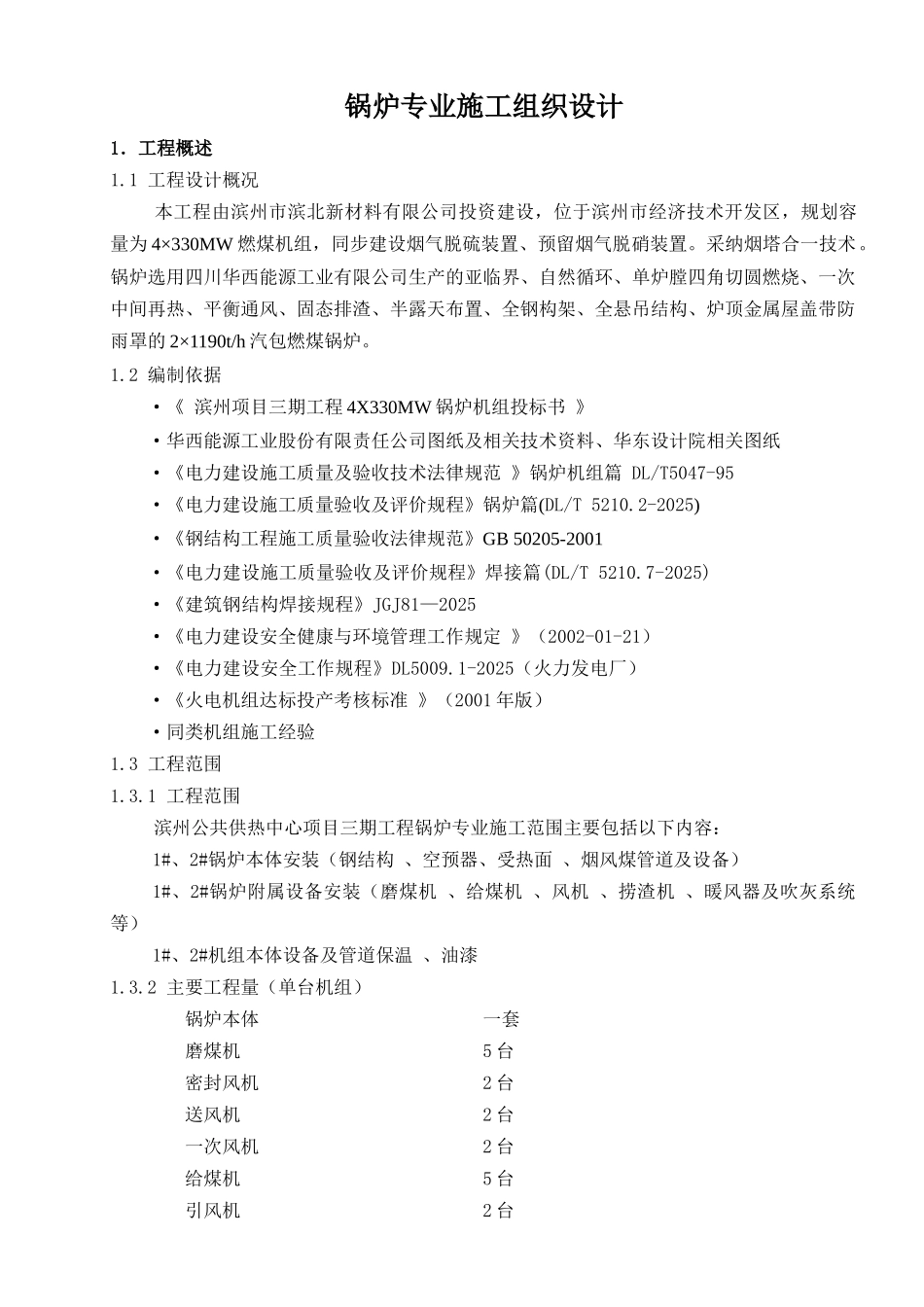

锅炉专业施工组织设计1．工程概述1.1 工程设计概况本工程由滨州市滨北新材料有限公司投资建设，位于滨州市经济技术开发区，规划容量为 4×330MW 燃煤机组，同步建设烟气脱硫装置、预留烟气脱硝装置。采纳烟塔合一技术。锅炉选用四川华西能源工业有限公司生产的亚临界、自然循环、单炉膛四角切圆燃烧、一次中间再热、平衡通风、固态排渣、半露天布置、全钢构架、全悬吊结构、炉顶金属屋盖带防雨罩的 2×1190t/h 汽包燃煤锅炉。1.2 编制依据·《 滨州项目三期工程 4Х330MW 锅炉机组投标书 》·华西能源工业股份有限责任公司图纸及相关技术资料、华东设计院相关图纸·《电力建设施工质量及验收技术法律规范 》锅炉机组篇 DL/T5047-95·《电力建设施工质量验收及评价规程》锅炉篇(DL/T 5210.2-2025)·《钢结构工程施工质量验收法律规范》GB 50205-2001·《电力建设施工质量验收及评价规程》焊接篇(DL/T 5210.7-2025)·《建筑钢结构焊接规程》JGJ81—2025·《电力建设安全健康与环境管理工作规定 》（2002-01-21）·《电力建设安全工作规程》DL5009.1-2025（火力发电厂）·《火电机组达标投产考核标准 》（2001 年版）·同类机组施工经验1.3 工程范围1.3.1 工程范围滨州公共供热中心项目三期工程锅炉专业施工范围主要包括以下内容：1#、2#锅炉本体安装（钢结构 、空预器、受热面 、烟风煤管道及设备）1#、2#锅炉附属设备安装（磨煤机 、给煤机 、风机 、捞渣机 、暖风器及吹灰系统等）1#、2#机组本体设备及管道保温 、油漆1.3.2 主要工程量（单台机组）锅炉本体 一套磨煤机 5 台密封风机 2 台送风机 2 台一次风机 2 台 给煤机 5 台引风机 2 台1.4 工程接口介绍锅炉烟、风系统接口在水塔的入口法兰连接处；锅炉主给水 、再热入口及出口 、过热出口的接口在路外侧 1 米处接口;输煤系统的接口在输煤皮带下口与原煤斗入口法兰连接处 。1.5 工程交叉施工作业点及防范措施1.5.1 锅炉钢架吊装与土建 、运转层施工的交叉作业 。作业前做好工序的交接工作，做到上一道工序验收合格再进行下一道工序，同时各专业之间应协调配合，尽量避开立体交叉作业，如必须进行时，实行隔离措施 。1.5.2 锅炉钢结构 、受热面吊装 、安装过程中的交叉作业 。各施工班组根据项目部 、工程处的统一规划 、安排进行施工 。立体作业面之间实行隔离措施，遇大型设备吊装大板梁或水压试验 、风压试验等特别工序时，应停...
