（新课标）河南省2015高考物理总复习讲义 第10章 第2讲 变压器 电能的输送

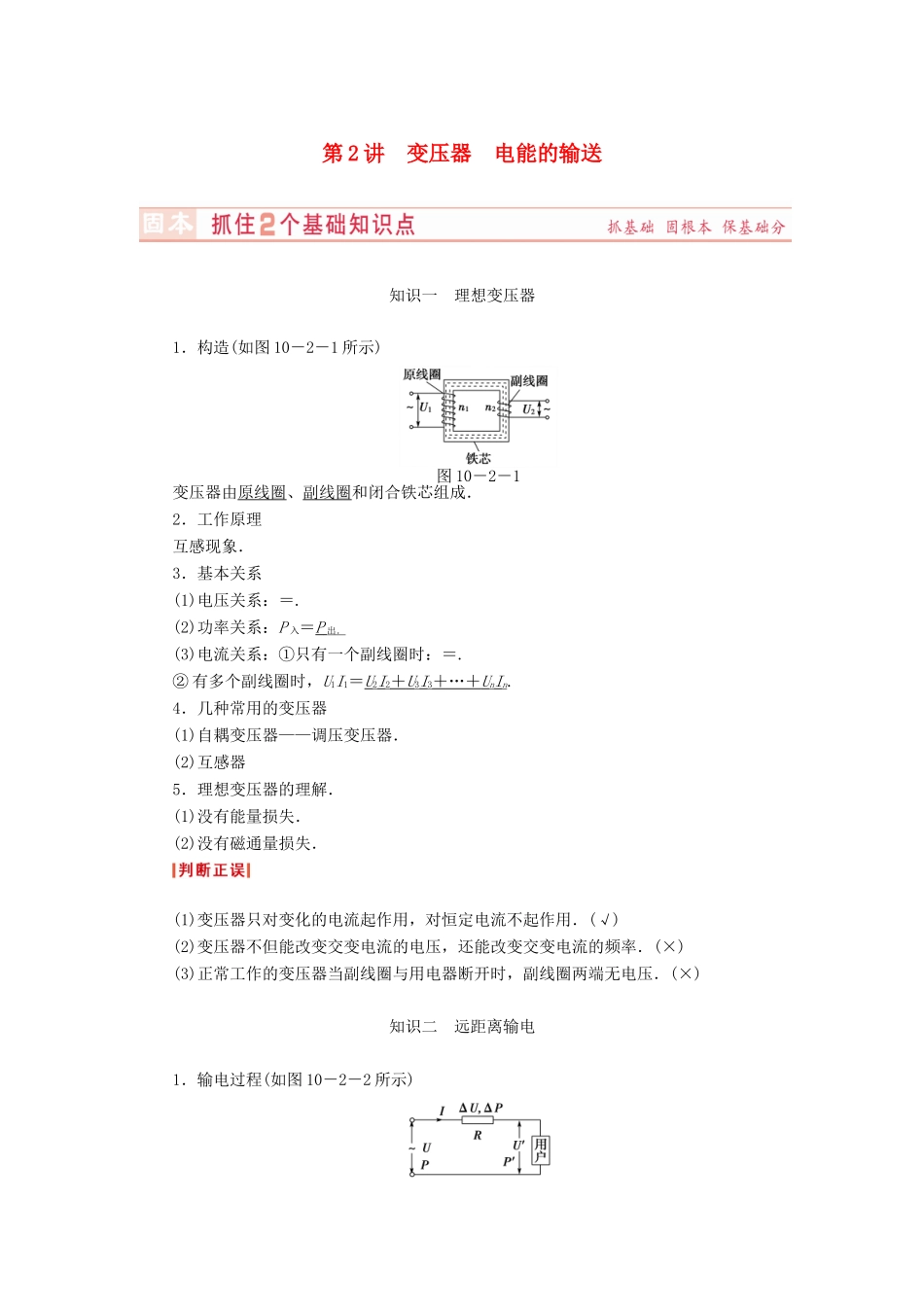

第 2 讲 变压器 电能的输送知识一 理想变压器1．构造(如图 10－2－1 所示)图 10－2－1变压器由原线圈、副线圈和闭合铁芯组成．2．工作原理互感现象．3．基本关系(1)电压关系：＝.(2)功率关系：P 入＝P 出．(3)电流关系：①只有一个副线圈时：＝.② 有多个副线圈时，U1I1＝U2I2＋ U 3I3＋…＋ U nIn.4．几种常用的变压器(1)自耦变压器——调压变压器．(2)互感器5．理想变压器的理解．(1)没有能量损失．(2)没有磁通量损失．(1)变压器只对变化的电流起作用，对恒定电流不起作用．(√)(2)变压器不但能改变交变电流的电压，还能改变交变电流的频率．(×)(3)正常工作的变压器当副线圈与用电器断开时，副线圈两端无电压．(×)知识二 远距离输电1．输电过程(如图 10－2－2 所示)图 10－2－22．输送电流(1)I＝；(2)I＝.3．输电导线上的能量损失：主要是由输电线的电阻发热产生的，表达式为 Q＝I 2 Rt .4．电压损失(1)ΔU＝U－U′ (2)ΔU＝IR.5．功率损失(1)ΔP＝P－P′ (2)ΔP＝I 2 R ＝()2R.6．降低输电损耗的两个途径(1)减小输电导线的电阻．(2)减小输电导线中的输电电流． 照明供电线路的路端电压基本上是保持不变的．可是我们在晚上七、八点钟用电高峰时开灯，电灯比深夜时要显得暗些，这是什么原因呢？[提示] 在用电高峰时，总电阻比深夜时小，供电线路上的电流大，输电线路上损失的电压较大，因而每盏电灯两端的电压较低．1．如图 10－2－3 所示，理想变压器原、副线圈的匝数比为 2∶1，电阻 R＝55.0 Ω，原线圈两端接一正弦式交变电流，电压 u 随时间 t 变化的规律为 u＝110sin 20πt (V)，时间 t 的单位是 s.那么，通过电阻 R 的电流有效值和频率分别为( )图 10－2－3A．1.0 A、20 Hz B.A、20 HzC.A、10 Hz D．1.0 A、10 Hz【解析】 原线圈电压有效值为 110 V，副线圈电压有效值为 55 V，通过电阻 R 的电流有效值为 1.0 A，频率为 10 Hz，选项 D 正确．【答案】 D2．如图 10－2－4 所示，一理想变压器的原副线圈匝数比为 5∶1，正弦交流电源的内阻不计，电阻 R1＝R2＝4 Ω，R2消耗的功率为 P2＝100 W，则( )图 10－2－4A．R1消耗的功率为 100 WB．R1、R2中的电流之比为 1∶5C．原线圈两端电压的最大值为 100 V D．交流电源的输出功率等于 100 W【解析】 由变压器的功率关系，R1、R2中的电流之比为 1∶5，R1中电流为 1 A，消耗的功率为 4 W，选项 B...
