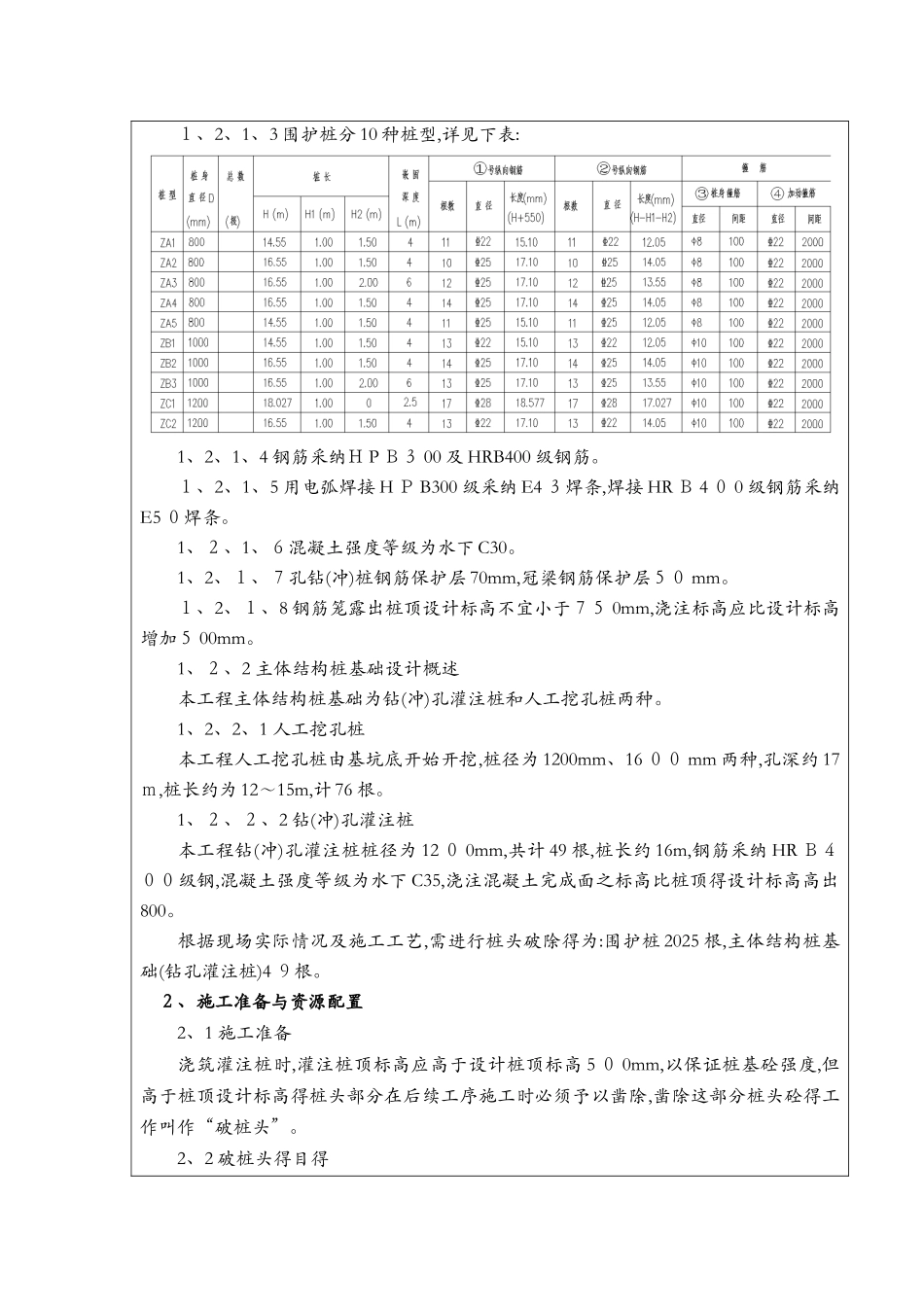

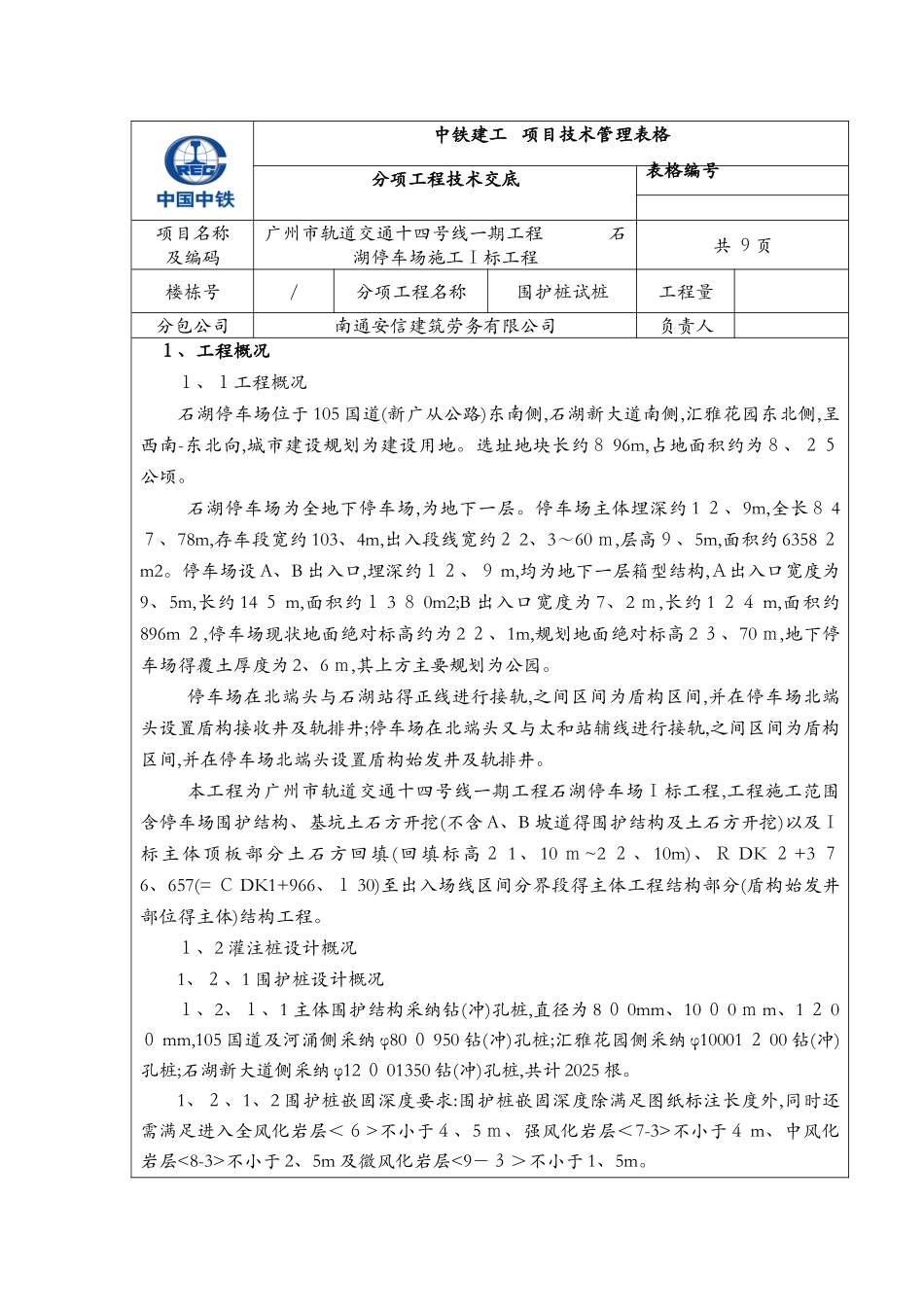

中铁建工 项目技术管理表格分项工程技术交底表格编号项目名称及编码广州市轨道交通十四号线一期工程 石湖停车场施工Ⅰ标工程共 ９页楼栋号/分项工程名称围护桩试桩工程量分包公司南通安信建筑劳务有限公司负责人１、工程概况１、１工程概况石湖停车场位于 105 国道(新广从公路)东南侧,石湖新大道南侧,汇雅花园东北侧,呈西南-东北向,城市建设规划为建设用地。选址地块长约８ 96m,占地面积约为８、２５公顷。石湖停车场为全地下停车场,为地下一层。停车场主体埋深约 1 ２、9m,全长８ 4７、78m,存车段宽约 103、4m,出入段线宽约２ 2、3～60 ｍ,层高９、5m,面积约 6358 ２m2。停车场设 A、B 出入口,埋深约１２、９ m,均为地下一层箱型结构,Ａ出入口宽度为9、5m,长约 14 ５ m,面积约１ 3 ８ 0m2;B 出入口宽度为 7、2 ｍ,长约 1 ２４ m,面积约896m ２,停车场现状地面绝对标高约为 2 ２、1m,规划地面绝对标高 2 ３、70 ｍ,地下停车场得覆土厚度为 2、6 ｍ,其上方主要规划为公园。停车场在北端头与石湖站得正线进行接轨,之间区间为盾构区间,并在停车场北端头设置盾构接收井及轨排井;停车场在北端头又与太和站辅线进行接轨,之间区间为盾构区间,并在停车场北端头设置盾构始发井及轨排井。本工程为广州市轨道交通十四号线一期工程石湖停车场Ⅰ标工程,工程施工范围含停车场围护结构、基坑土石方开挖(不含 A、B 坡道得围护结构及土石方开挖)以及Ⅰ标主体顶板部分土石方回填 (回填标高２ 1、10 ｍ~2 ２、10m)、Ｒ DK ２+3 ７6、657(= Ｃ DK1+966、１ 30)至出入场线区间分界段得主体工程结构部分(盾构始发井部位得主体)结构工程。１、2 灌注桩设计概况1、２、1 围护桩设计概况１、2、１、1 主体围护结构采纳钻(冲)孔桩,直径为 8 ０ 0mm、10 ０ 0 ｍ m、1 ２ 0０ mm,105 国道及河涌侧采纳 φ80 ０ 950 钻(冲)孔桩;汇雅花园侧采纳 φ10001 ２ 00 钻(冲)孔桩;石湖新大道侧采纳 φ12 ０ 01350 钻(冲)孔桩,共计 2025 根。1、２、1、2 围护桩嵌固深度要求:围护桩嵌固深度除满足图纸标注长度外,同时还需满足进入全风化岩层＜６>不小于４、5 ｍ、强风化岩层＜7-3>不小于４ m、中风化岩层<8-3>不小于 2、5m 及微风化岩层<9－３＞不小于 1、5m。１、2、1、3 围护桩分 10 种桩型,详见下表:1、2、1、4 钢筋采纳Ｈ P Ｂ３ 00 及 HRB400 级钢筋。１、2、1、5 用电弧焊接 H Ｐ...
