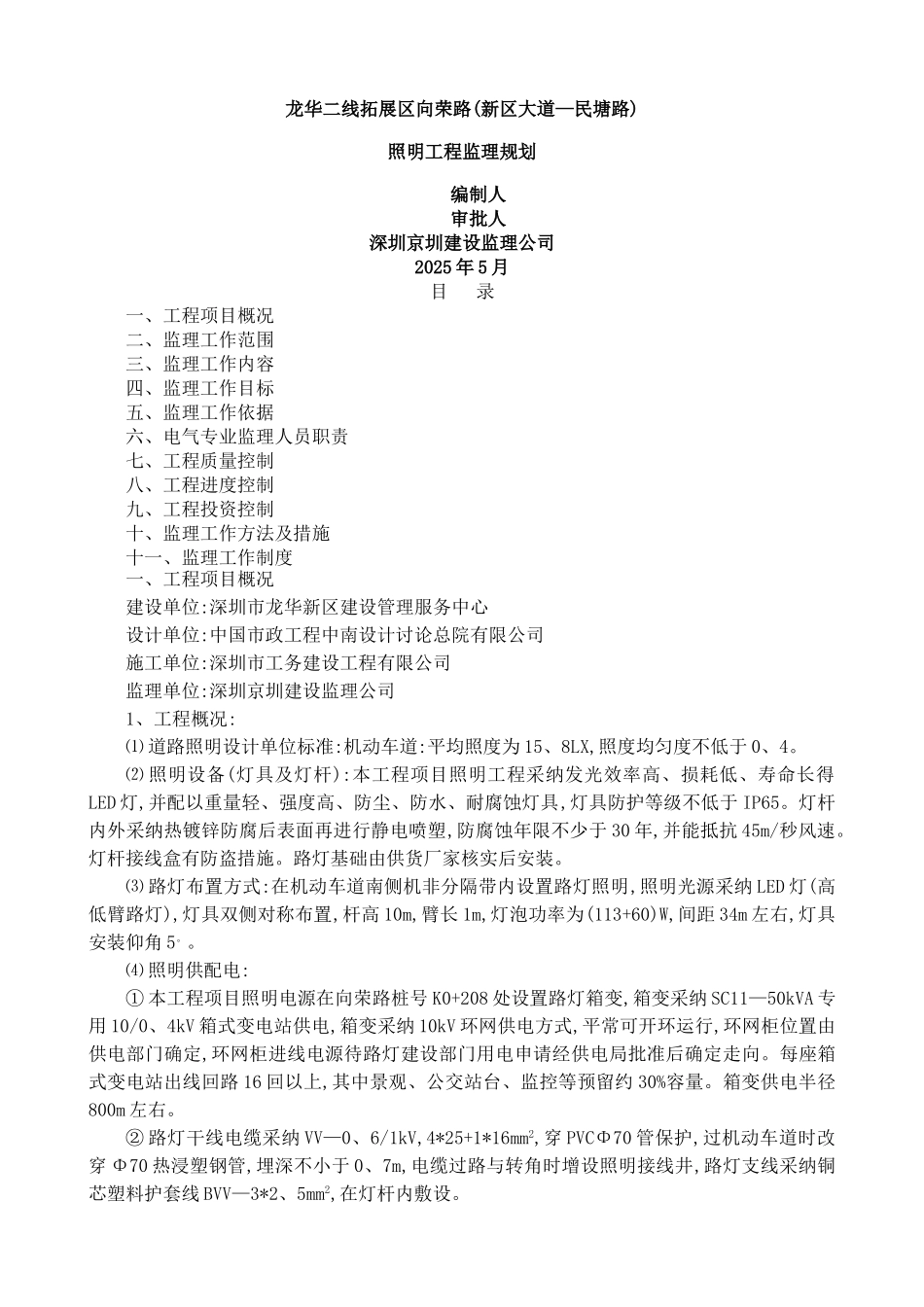

龙华二线拓展区向荣路(新区大道—民塘路)照明工程监理规划编制人审批人深圳京圳建设监理公司2025 年 5 月目 录一、工程项目概况二、监理工作范围 三、监理工作内容 四、监理工作目标 五、监理工作依据 六、电气专业监理人员职责 七、工程质量控制 八、工程进度控制 九、工程投资控制 十、监理工作方法及措施 十一、监理工作制度 一、工程项目概况建设单位:深圳市龙华新区建设管理服务中心设计单位:中国市政工程中南设计讨论总院有限公司施工单位:深圳市工务建设工程有限公司监理单位:深圳京圳建设监理公司1、工程概况:⑴ 道路照明设计单位标准:机动车道:平均照度为 15、8LX,照度均匀度不低于 0、4。⑵ 照明设备(灯具及灯杆):本工程项目照明工程采纳发光效率高、损耗低、寿命长得LED 灯,并配以重量轻、强度高、防尘、防水、耐腐蚀灯具,灯具防护等级不低于 IP65。灯杆内外采纳热镀锌防腐后表面再进行静电喷塑,防腐蚀年限不少于 30 年,并能抵抗 45m/秒风速。灯杆接线盒有防盗措施。路灯基础由供货厂家核实后安装。⑶ 路灯布置方式:在机动车道南侧机非分隔带内设置路灯照明,照明光源采纳 LED 灯(高低臂路灯),灯具双侧对称布置,杆高 10m,臂长 1m,灯泡功率为(113+60)W,间距 34m 左右,灯具安装仰角 5。。⑷ 照明供配电:① 本工程项目照明电源在向荣路桩号 K0+208 处设置路灯箱变,箱变采纳 SC11—50kVA 专用 10/0、4kV 箱式变电站供电,箱变采纳 10kV 环网供电方式,平常可开环运行,环网柜位置由供电部门确定,环网柜进线电源待路灯建设部门用电申请经供电局批准后确定走向。每座箱式变电站出线回路 16 回以上,其中景观、公交站台、监控等预留约 30%容量。箱变供电半径800m 左右。② 路灯干线电缆采纳 VV—0、6/1kV,4*25+1*16mm2,穿 PVCΦ70 管保护,过机动车道时改穿 Φ70 热浸塑钢管,埋深不小于 0、7m,电缆过路与转角时增设照明接线井,路灯支线采纳铜芯塑料护套线 BVV—3*2、5mm2,在灯杆内敷设。⑸ 路灯控制与节能:① 道路照明采纳手控与自动相结合得控制方式。② 车行道为全夜灯,人行道照明为半夜灯。③ 路灯箱采纳节能型干式变压器。④LED 灯具要求整灯光效不低于 90lm/w,灯具光衰,连续亮灯 3000h 不大于 4%;累计亮灯时间 30000 小时,不大于 30%。LED 灯具采纳后半夜自动降功率运行得灯具,灯具点亮一定时间后自动降低 LED 模块驱动电流,使 LED 灯具降功率运行,同时灯具输出光通量大...
