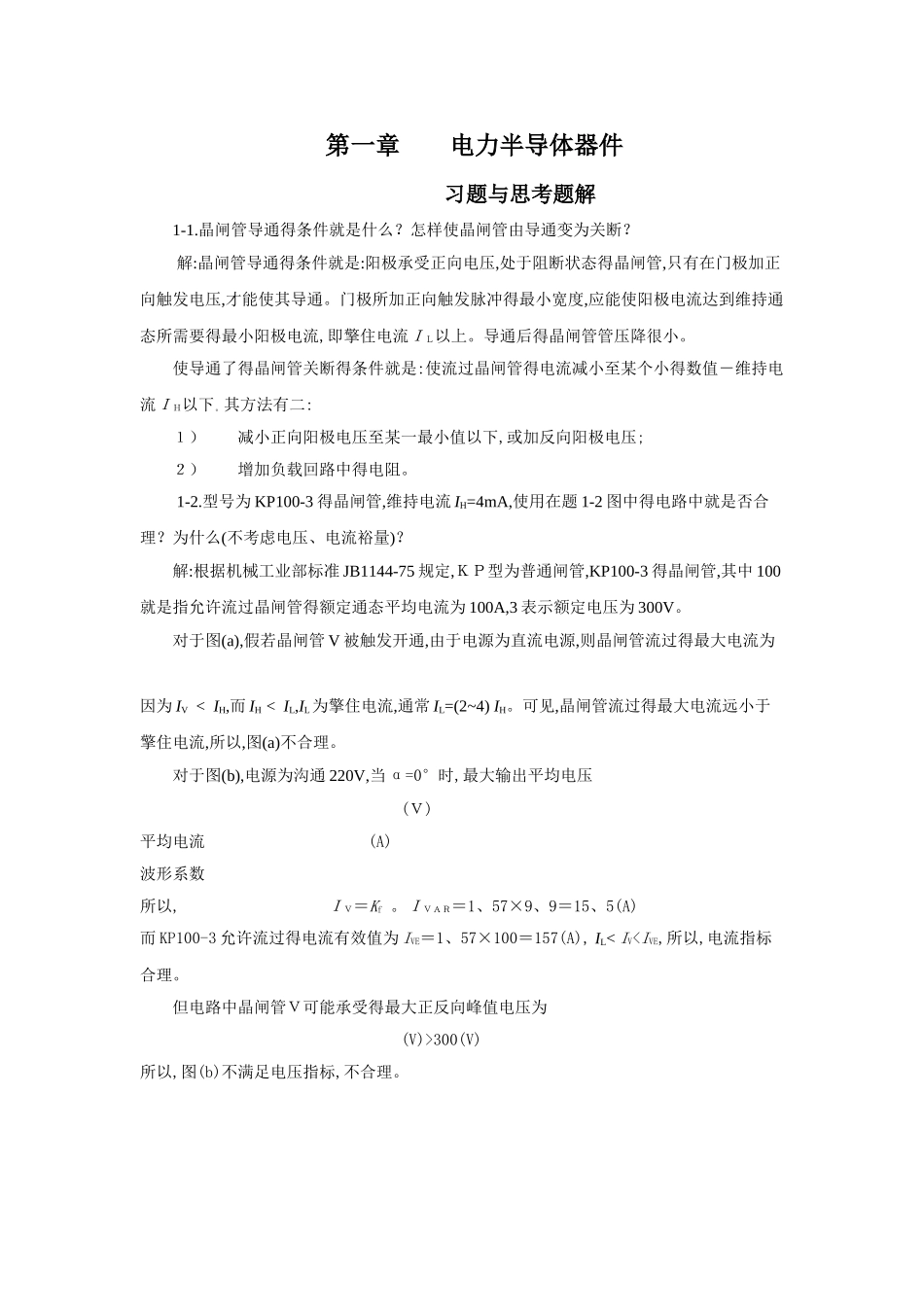

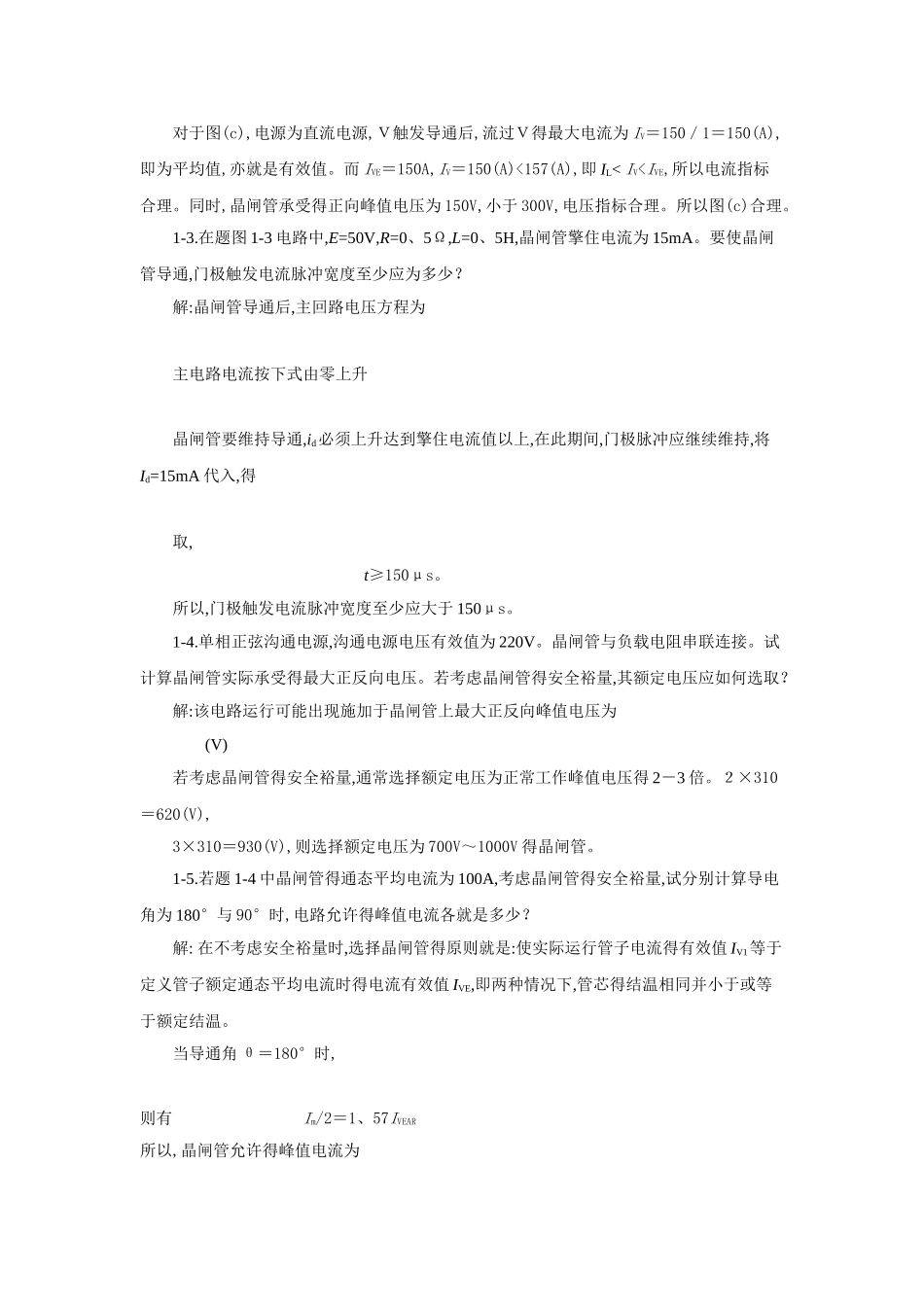

第一章 电力半导体器件 习题与思考题解 1-1.晶闸管导通得条件就是什么？怎样使晶闸管由导通变为关断？ 解:晶闸管导通得条件就是:阳极承受正向电压,处于阻断状态得晶闸管,只有在门极加正向触发电压,才能使其导通。门极所加正向触发脉冲得最小宽度,应能使阳极电流达到维持通态所需要得最小阳极电流,即擎住电流ＩＬ以上。导通后得晶闸管管压降很小。使导通了得晶闸管关断得条件就是:使流过晶闸管得电流减小至某个小得数值－维持电流ＩＨ以下。其方法有二:１）减小正向阳极电压至某一最小值以下,或加反向阳极电压;２）增加负载回路中得电阻。 1-2.型号为 KP100-3 得晶闸管,维持电流 IH=4mA,使用在题 1-2 图中得电路中就是否合理？为什么(不考虑电压、电流裕量)？解:根据机械工业部标准 JB1144-75 规定,ＫＰ型为普通闸管,KP100-3 得晶闸管,其中 100就是指允许流过晶闸管得额定通态平均电流为 100A,3 表示额定电压为 300V。对于图(a),假若晶闸管 V 被触发开通,由于电源为直流电源,则晶闸管流过得最大电流为 因为 IV < IH,而 IH < IL,IL为擎住电流,通常 IL=(2~4) IH。可见,晶闸管流过得最大电流远小于擎住电流,所以,图(a)不合理。 对于图(b),电源为沟通 220V,当 α=0°时,最大输出平均电压 (Ｖ)平均电流 (A)波形系数 所以, ＩＶ＝Kf 。ＩＶＡＲ＝1、57×9、9＝15、5(A)而 KP100-3 允许流过得电流有效值为 IVE＝1、57×100＝157(A), IL< IV300(V)所以,图(b)不满足电压指标,不合理。对于图(c),电源为直流电源,Ｖ触发导通后,流过Ｖ得最大电流为 IV＝150／1＝150(A),即为平均值,亦就是有效值。而 IVE＝150A,IV＝150(A)<157(A),即 IL< IV
