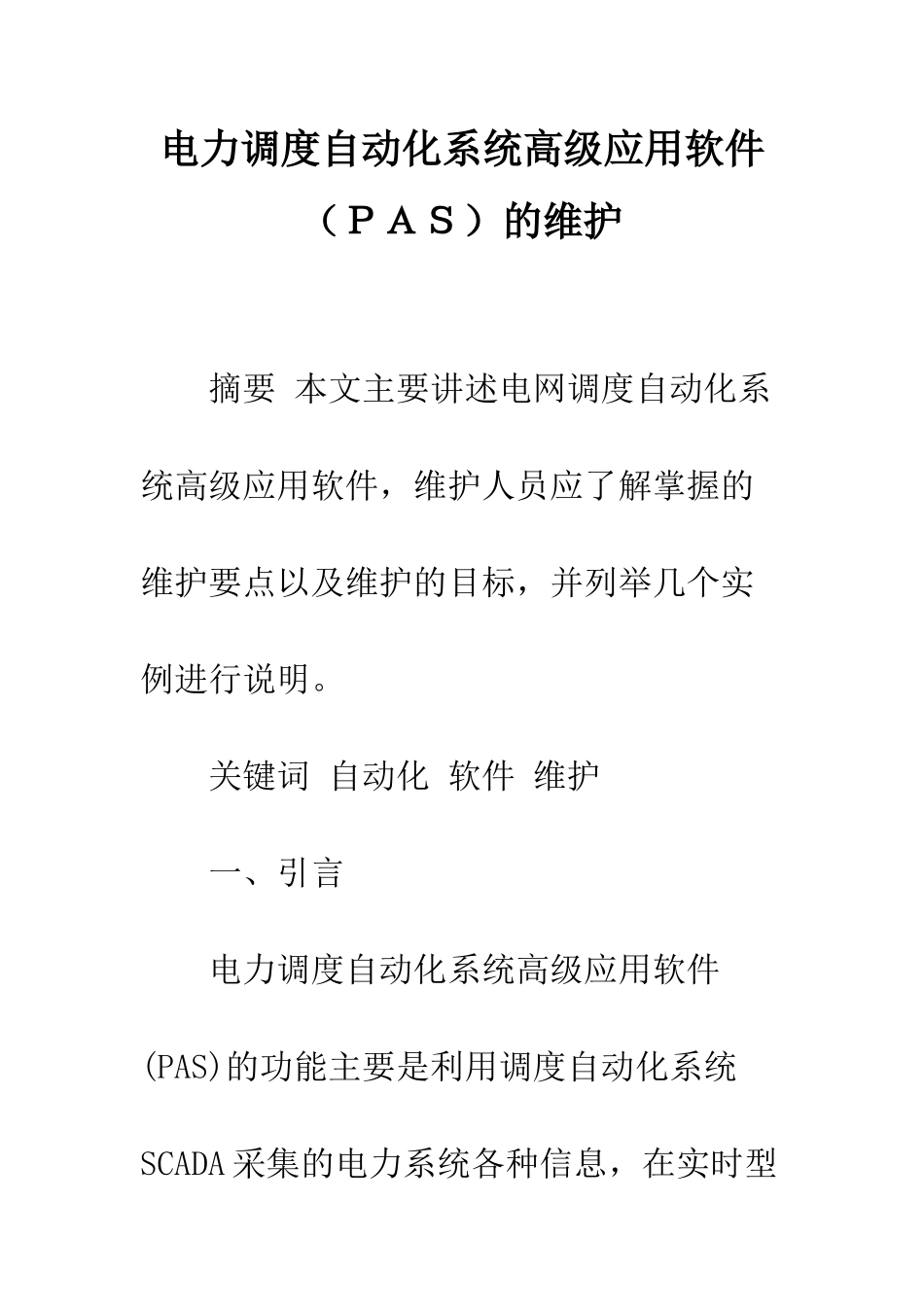

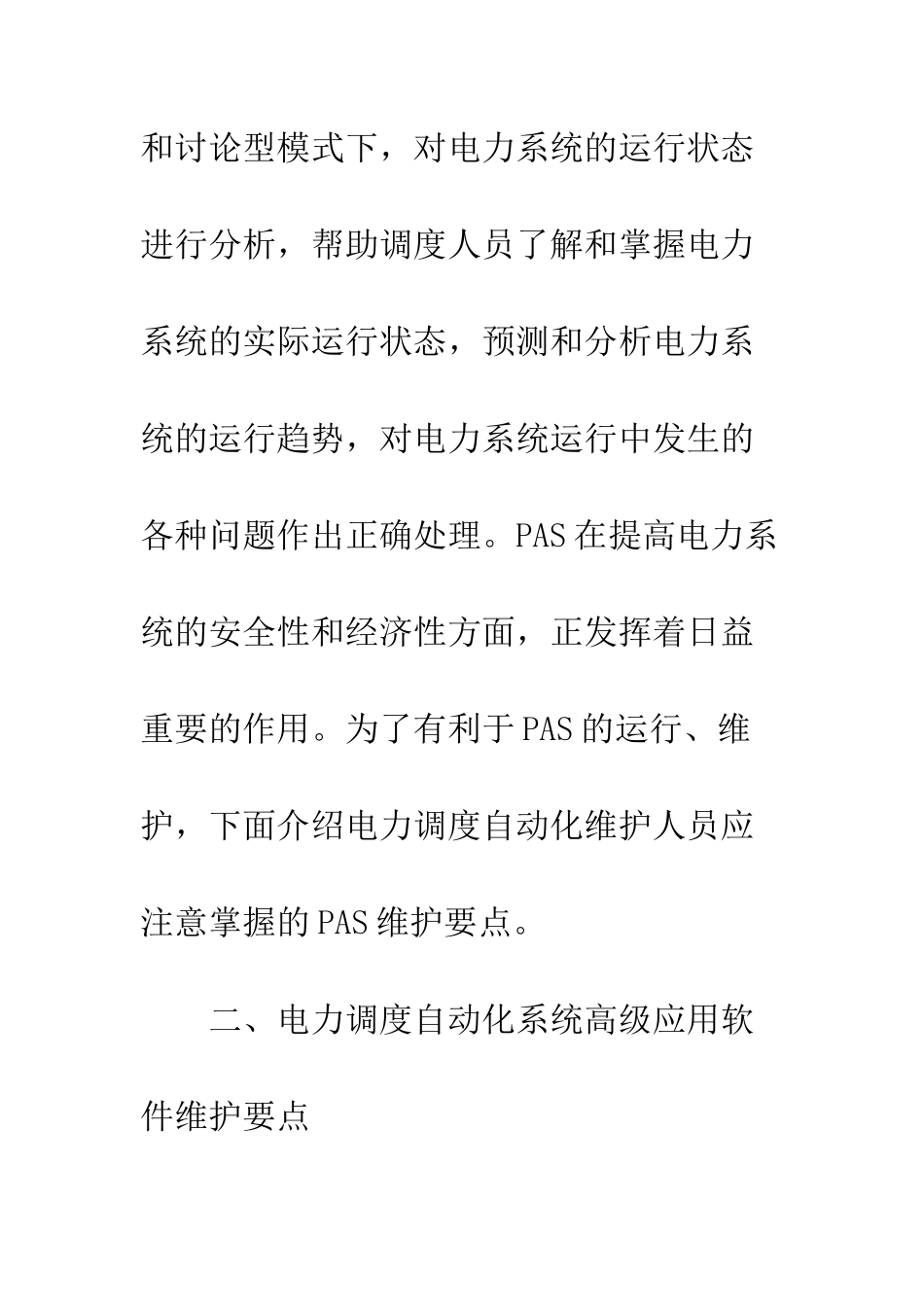

电力调度自动化系统高级应用软件（ＰＡＳ）的维护 摘要 本文主要讲述电网调度自动化系统高级应用软件，维护人员应了解掌握的维护要点以及维护的目标，并列举几个实例进行说明。 关键词 自动化 软件 维护 一、引言 电力调度自动化系统高级应用软件(PAS)的功能主要是利用调度自动化系统SCADA 采集的电力系统各种信息，在实时型和讨论型模式下，对电力系统的运行状态进行分析，帮助调度人员了解和掌握电力系统的实际运行状态，预测和分析电力系统的运行趋势，对电力系统运行中发生的各种问题作出正确处理。PAS 在提高电力系统的安全性和经济性方面，正发挥着日益重要的作用。为了有利于 PAS 的运行、维护，下面介绍电力调度自动化维护人员应注意掌握的 PAS 维护要点。 二、电力调度自动化系统高级应用软件维护要点 (一)系统配置 要根据调度自动化系统的实际情况进行系统配置。系统配置的内容应该包括：①环境配置；②网络配置；③目录结构配置；④主要进程配置；⑤用户及角色配置…… 任何一部分的疏忽和遗漏，都会造成电力调度自动化系统高级应用软件无法正常启动。 (二)初期建模 初期建模是 PAS 的基础。通过建模将电网各元件的电气关系填入 PAS 网络数据库中，为应用软件进行网络分析计算提供基础条件。在图库一体化的调度自动化系统中，PAS 与 SCADA 系统共用数据平台，绘图建模的作用是建立计算的静态模型。绘图建模法律规范化是维护工作的良好开端。与 SCADA 系统维护相比较，PAS 系统基于SCADA 系统，但在维护的严谨性上，高于SCADA 系统。PAS 绘图建模时要注意以下方面。 1.设备定义入库 在 SCADA 中，开关、刀闸信号是齐全的，但其他电网设备参数不一定设置正确。PAS 要求新增任何一种元件(开关、刀闸、线路、变压器、电容、电抗、发电机等等)都要将其厂站及设备参数录入 PAS 数据库中，但在 SCADA 数据库中有些设备参数不需录入。在 PAS 系统中假如设备参数不齐全，电网的数学模型无法建立，PAS 的各个模块的计算功能就无法正常应用。因此必须将线路、变压器、电容、电抗、发电机等电网设备的参数补齐。 其中要注意以下问题：①正确选择变压器图元高中低端的电压等级；②开关刀闸类型的选择要适应其工作类型；③联络线要注意保持其唯一性。同时必须根据实际物理系统的变化，随时更新设备参数。只有这样，PAS 的各个模块的计算功能才能正常使用。 设备连接 孤立的设备是无法组成电网的。设...
