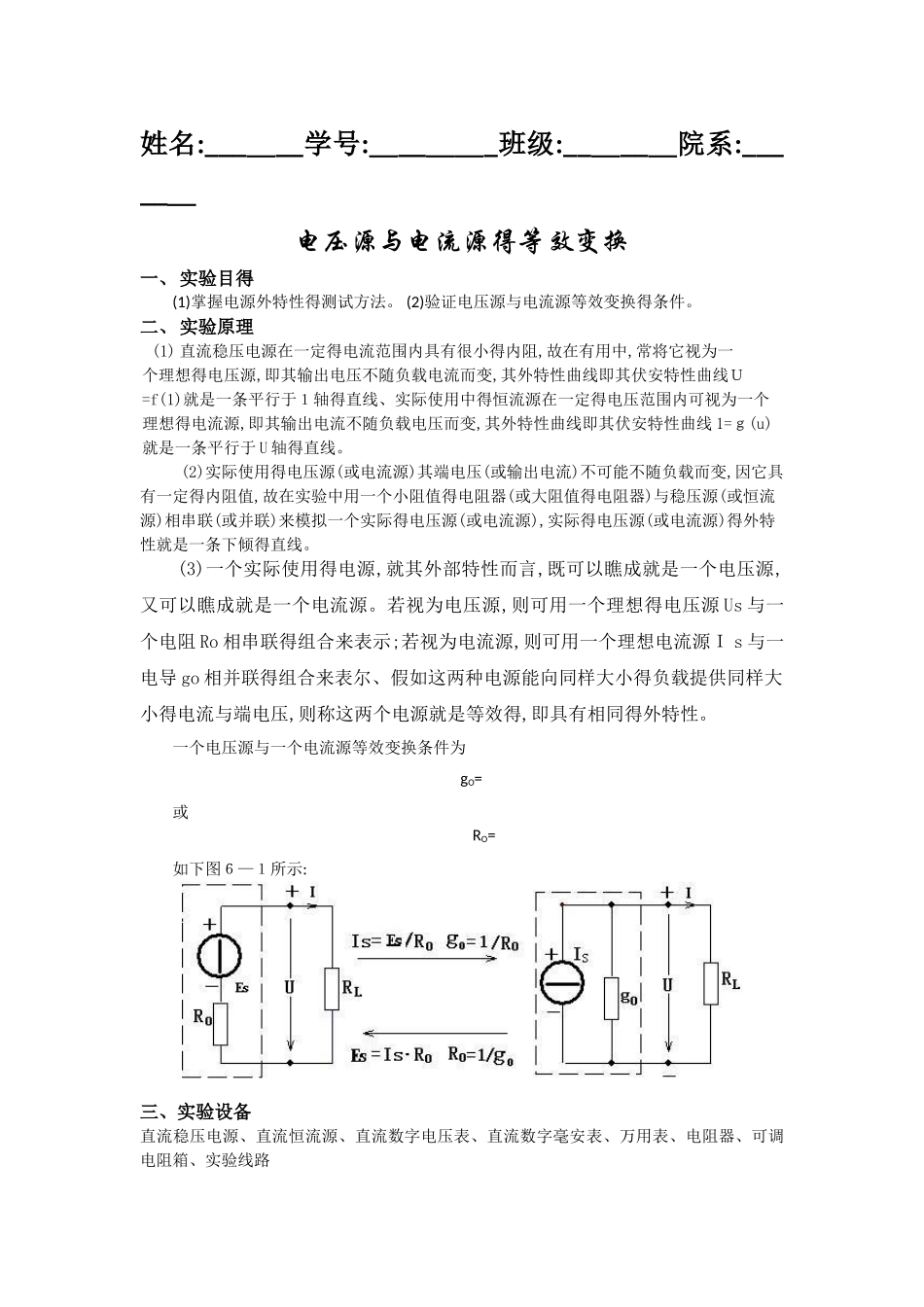

姓名:___＿__学号:＿__＿＿_班级:__＿__＿院系:_____＿电压源与电流源得等效变换一、实验目得(1)掌握电源外特性得测试方法。 (2)验证电压源与电流源等效变换得条件。二、实验原理(1) 直流稳压电源在一定得电流范围内具有很小得内阻,故在有用中,常将它视为一个理想得电压源,即其输出电压不随负载电流而变,其外特性曲线即其伏安特性曲线Ｕ=f(1)就是一条平行于１轴得直线、实际使用中得恒流源在一定得电压范围内可视为一个理想得电流源,即其输出电流不随负载电压而变,其外特性曲线即其伏安特性曲线 1=ｇ(u)就是一条平行于 U 轴得直线。 (2)实际使用得电压源(或电流源)其端电压(或输出电流)不可能不随负载而变,因它具有一定得内阻值,故在实验中用一个小阻值得电阻器(或大阻值得电阻器)与稳压源(或恒流源)相串联(或并联)来模拟一个实际得电压源(或电流源),实际得电压源(或电流源)得外特性就是一条下倾得直线。 (3)一个实际使用得电源,就其外部特性而言,既可以瞧成就是一个电压源,又可以瞧成就是一个电流源。若视为电压源,则可用一个理想得电压源 Us 与一个电阻 Ro 相串联得组合来表示;若视为电流源,则可用一个理想电流源Ｉ s 与一电导 go 相并联得组合来表尔、假如这两种电源能向同样大小得负载提供同样大小得电流与端电压,则称这两个电源就是等效得,即具有相同得外特性。一个电压源与一个电流源等效变换条件为 gO=或 RO=如下图６—１所示:三、实验设备直流稳压电源、直流恒流源、直流数字电压表、直流数字毫安表、万用表、电阻器、可调电阻箱、实验线路四、实验内容(1) 测定直流稳压电源得外特性按图(a)接线,US为＋１２ V 直流稳压电源。调节 R2,令其值由大至小变化,记录电压表、电流表得读数,数据记入表 1 中、(2) 测定直流实际电压源得外特性按图(b)接线,虚线框可模拟为一个实际得电压源,调节 R ２,令其值由大至小变化,记录电压表、电流表得读数,数据记入表 2 中。(3) 测定理想电流源得外特性按图(c)接线,Is为直流恒流源,调节其输出为１ 0mA,调节电位器 RL(从 0~1KΩ),测出这两种情况下得电压表与电流表得读数,数据记入表 3 中。(4)测定实际电流源得外特性按图(d)接线,Is为直流恒流源,调节其输出为 10 ｍ A,令 R0为 1 KΩ,调节电位器得阻值RL(从 0～１ KΩ),测出这两种情况下得电压表与电流表得读数,数据记入表 4 中、(5)测定电源等效变换得条件按图(e)线路接线,记录线路中两表得读数、然后利用图(e)中...
