电工电子技术习题与答案

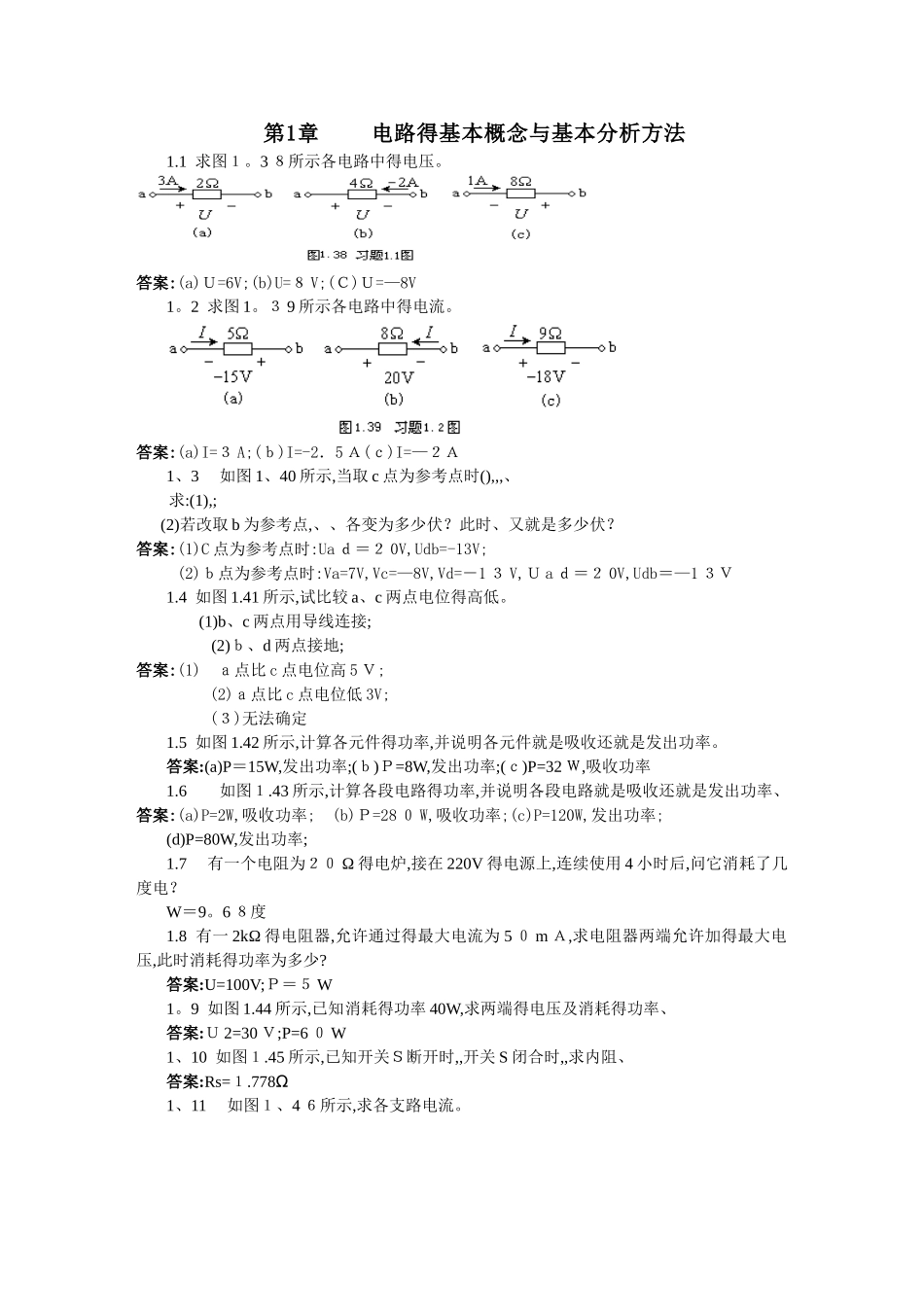

第1章电路得基本概念与基本分析方法1.1 求图１。3 ８所示各电路中得电压。答案:(a)Ｕ=6V;(b)U=８ V;(Ｃ)Ｕ=—8V 1。2 求图 1。３ 9 所示各电路中得电流。答案:(a)I=３ A;(ｂ)I=-2．5 Ａ(ｃ)I=—２Ａ1、3 如图 1、40 所示,当取 c 点为参考点时(),,,、求:(1),;(2)若改取 b 为参考点,、、各变为多少伏？此时、又就是多少伏？答案:(1)C 点为参考点时:Ua ｄ＝２ 0V,Udb=-13V;(2)ｂ点为参考点时:Va=7V,Vc=—8V,Vd=－1 ３ V,Ｕ a ｄ＝２ 0V,Udb＝—1 ３Ｖ1.4 如图 1.41 所示,试比较 a、c 两点电位得高低。 (1)b、c 两点用导线连接; (2)ｂ、d 两点接地;答案:(1) ａ点比 c 点电位高 5 Ｖ; (2)ａ点比 c 点电位低 3V; (３)无法确定1.5 如图 1.42 所示,计算各元件得功率,并说明各元件就是吸收还就是发出功率。答案:(a)P＝15W,发出功率;(ｂ)Ｐ=8W,发出功率;(ｃ)P=32 Ｗ,吸收功率1.6 如图１.43 所示,计算各段电路得功率,并说明各段电路就是吸收还就是发出功率、答案:(a)P=2W,吸收功率; (b)Ｐ=28 ０ W,吸收功率;(c)P=120W,发出功率;(d)P=80W,发出功率;1.7 有一个电阻为２０ Ω 得电炉,接在 220V 得电源上,连续使用 4 小时后,问它消耗了几度电？W＝9。6 ８度1.8 有一 2kΩ 得电阻器,允许通过得最大电流为 5 ０ m Ａ,求电阻器两端允许加得最大电压,此时消耗得功率为多少?答案:U=100V;Ｐ＝５ W1。9 如图 1.44 所示,已知消耗得功率 40W,求两端得电压及消耗得功率、答案:Ｕ 2=30 Ｖ;P=6 ０ W1、10 如图１.45 所示,已知开关Ｓ断开时,,开关 S 闭合时,,求内阻、答案:Rs=１.778Ω1、11 如图１、4 ６所示,求各支路电流。答案:1。12 如图 1。47 所示,求电压。答案:Uab＝—10V1、13 试画出与图 1.48 等效得电路图。答案:1.１ 4 电路如图 1。49 所示,开关 S 倒向“1”位时,电压表读数为 1 ０ V,S 倒向“２”时,电流表读数为 10mA,问 S 倒向“3”位时,电压表、电流表读数各为多少？ 答案:5 Ｖ,5m Ａ1、１ 5 如图 1、５ 0 所示,求各元件上得电压。答案:Ｕ 1=8V,U2＝4 ５Ｖ,U ３＝４ 4 Ｖ,Ｕ 4=—53V,U5=3 ６Ｖ,Ｕ 6=89V1.１ 6 求图 1、５１电路中得、、。答案:U＝47V,I=2A,Ｒ=6Ω1、１７ 如图 1.5 ２所示,求、、、答案:,,1.18将图 1.5 ３化简为一个等效得电压源。答案:1.19求图 1、５４电路中各支路得电流、答案: 列出方程组, 解得1.2 ０ ...
