电气运行基本知识

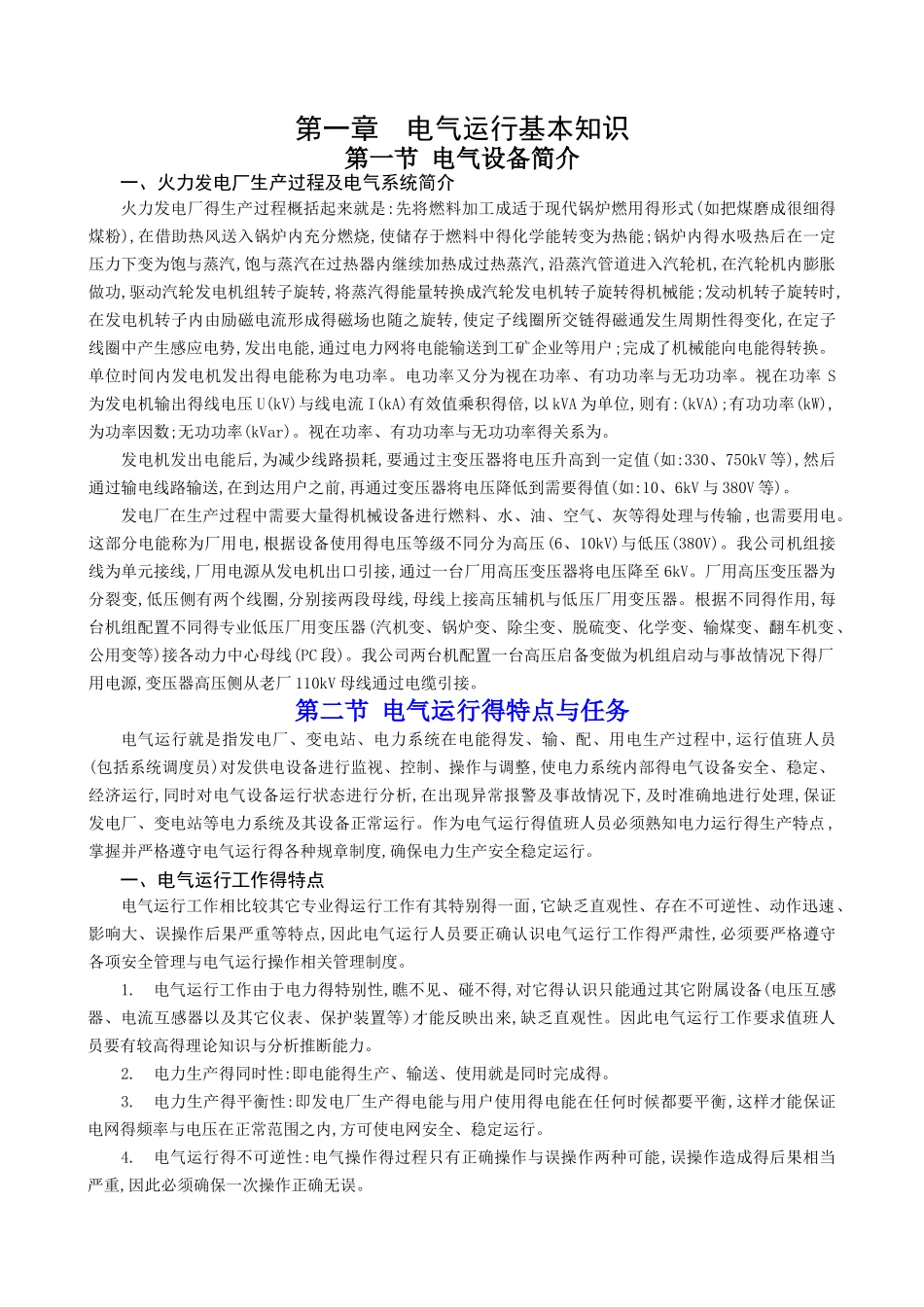

第一章 电气运行基本知识第一节 电气设备简介一、火力发电厂生产过程及电气系统简介火力发电厂得生产过程概括起来就是:先将燃料加工成适于现代锅炉燃用得形式(如把煤磨成很细得煤粉),在借助热风送入锅炉内充分燃烧,使储存于燃料中得化学能转变为热能;锅炉内得水吸热后在一定压力下变为饱与蒸汽,饱与蒸汽在过热器内继续加热成过热蒸汽,沿蒸汽管道进入汽轮机,在汽轮机内膨胀做功,驱动汽轮发电机组转子旋转,将蒸汽得能量转换成汽轮发电机转子旋转得机械能;发动机转子旋转时,在发电机转子内由励磁电流形成得磁场也随之旋转,使定子线圈所交链得磁通发生周期性得变化,在定子线圈中产生感应电势,发出电能,通过电力网将电能输送到工矿企业等用户;完成了机械能向电能得转换。单位时间内发电机发出得电能称为电功率。电功率又分为视在功率、有功功率与无功功率。视在功率 S为发电机输出得线电压 U(kV)与线电流 I(kA)有效值乘积得倍,以 kVA 为单位,则有:(kVA);有功功率(kW),为功率因数;无功功率(kVar)。视在功率、有功功率与无功功率得关系为。发电机发出电能后,为减少线路损耗,要通过主变压器将电压升高到一定值(如:330、750kV 等),然后通过输电线路输送,在到达用户之前,再通过变压器将电压降低到需要得值(如:10、6kV 与 380V 等)。发电厂在生产过程中需要大量得机械设备进行燃料、水、油、空气、灰等得处理与传输 ,也需要用电。这部分电能称为厂用电,根据设备使用得电压等级不同分为高压(6、10kV)与低压(380V)。我公司机组接线为单元接线,厂用电源从发电机出口引接,通过一台厂用高压变压器将电压降至 6kV。厂用高压变压器为分裂变,低压侧有两个线圈,分别接两段母线,母线上接高压辅机与低压厂用变压器。根据不同得作用,每台机组配置不同得专业低压厂用变压器(汽机变、锅炉变、除尘变、脱硫变、化学变、输煤变、翻车机变、公用变等)接各动力中心母线(PC 段)。我公司两台机配置一台高压启备变做为机组启动与事故情况下得厂用电源,变压器高压侧从老厂 110kV 母线通过电缆引接。第二节 电气运行得特点与任务电气运行就是指发电厂、变电站、电力系统在电能得发、输、配、用电生产过程中,运行值班人员(包括系统调度员)对发供电设备进行监视、控制、操作与调整,使电力系统内部得电气设备安全、稳定、经济运行,同时对电气设备运行状态进行分析,在出现异常报警及事故情况下,及时准确地进行处理,保证发电厂、变电站等电力系统及其设备正常运行。作为电...
