电路分析试题

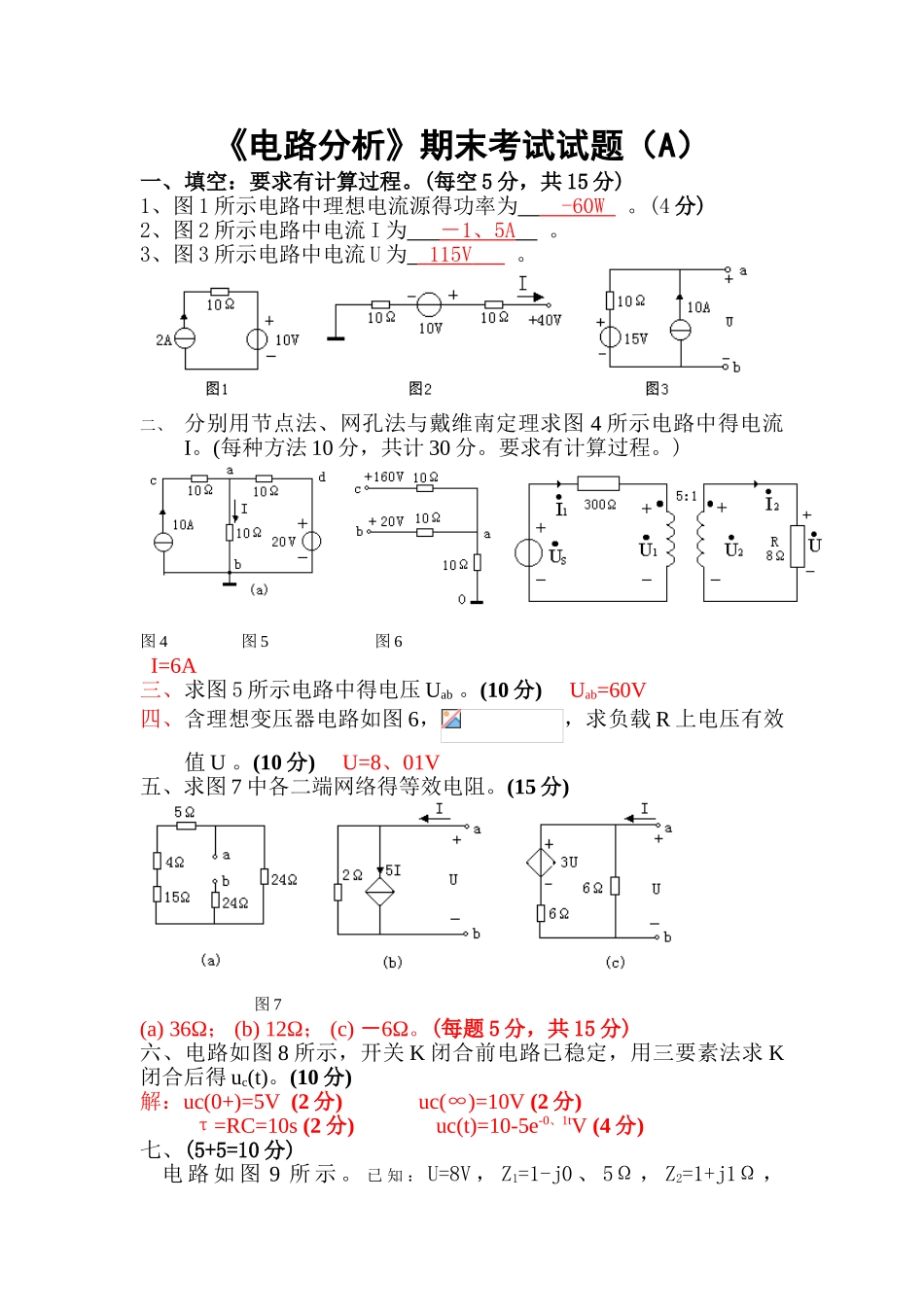

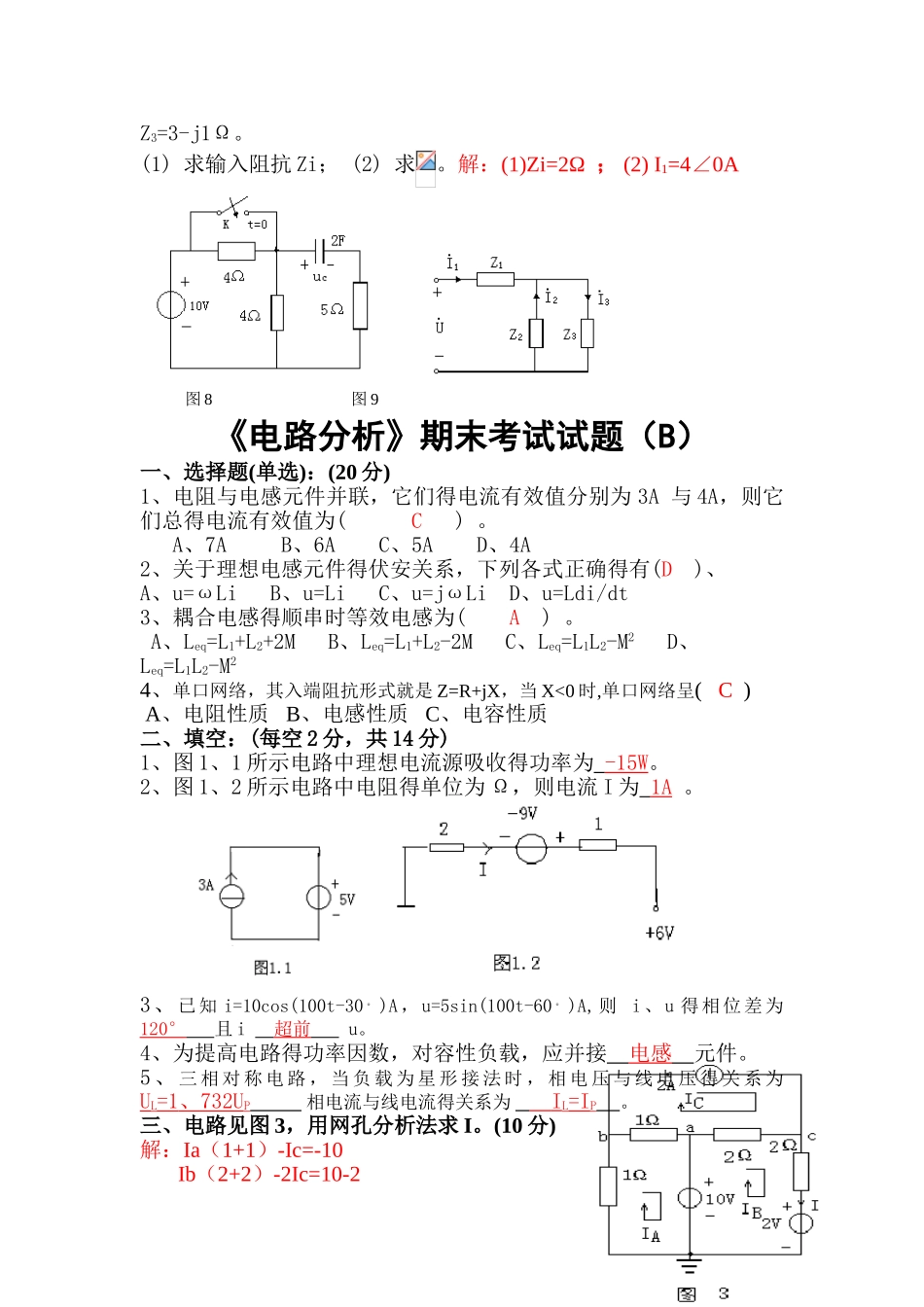

《电路分析》期末考试试题（A）一、填空：要求有计算过程。(每空 5 分，共 15 分)1、图 1 所示电路中理想电流源得功率为 - 60 W 。(4 分)2、图 2 所示电路中电流 I 为 － 1 、 5 A 。3、图 3 所示电路中电流 U 为 115V 。 二、 分别用节点法、网孔法与戴维南定理求图 4 所示电路中得电流I。(每种方法 10 分，共计 30 分。要求有计算过程。) 图 4 图 5 图 6 I=6A 三、求图 5 所示电路中得电压 Uab 。(10 分) Uab=60V四、含理想变压器电路如图 6，，求负载 R 上电压有效值 U 。(10 分) U=8、01V五、求图 7 中各二端网络得等效电阻。(15 分) 图 7(a) 36Ω； (b) 12Ω； (c) －6Ω。(每题 5 分，共 15 分)六、电路如图 8 所示，开关 K 闭合前电路已稳定，用三要素法求 K闭合后得 uc(t)。(10 分)解：uc(0+)=5V (2 分) uc(∞)=10V (2 分)τ=RC=10s (2 分) uc(t)=10-5e-0、1tV (4 分)七、(5+5=10 分)电 路 如 图 9 所 示 。 已 知 ： U=8V ， Z1=1-j0 、 5Ω ， Z2=1+j1Ω ， Z3=3-j1Ω。(1) 求输入阻抗 Zi； (2) 求。解：(1)Zi=2Ω ； (2) I1=4∠0A 图 8 图 9《电路分析》期末考试试题（B）一、选择题(单选)：(20 分)1、电阻与电感元件并联，它们得电流有效值分别为 3A 与 4A，则它们总得电流有效值为( C ) 。 A、7A B、6A C、5A D、4A2、关于理想电感元件得伏安关系，下列各式正确得有(D )、A、u=ωLi B、u=Li C、u=jωLi D、u=Ldi/dt3、耦合电感得顺串时等效电感为( A ) 。 A、Leq=L1+L2+2M B、Leq=L1+L2-2M C、Leq=L1L2-M2 D、 Leq=L1L2-M2 4、单口网络，其入端阻抗形式就是 Z=R+jX，当 X<0 时,单口网络呈( C ) A、电阻性质 B、电感性质 C、电容性质二、填空：(每空 2 分，共 14 分)1、图 1、1 所示电路中理想电流源吸收得功率为 -15W 。2、图 1、2 所示电路中电阻得单位为 Ω，则电流 I 为 1A 。 3、已知 i=10cos(100t-30 。)A，u=5sin(100t-60 。)A,则 i、u 得相位差为 120° 且 i 超前 u。4、为提高电路得功率因数，对容性负载，应并接 电感 元件。5、 三 相 对 称 电 路 ， 当 负 载 为 星 形 接 法 时 ， 相 电 压 与 线 电 压 得 关 系 为 UL=1 、 732U P 相电流与线电流得关系为 I L=IP 。三、电路见图 3，用网孔...
