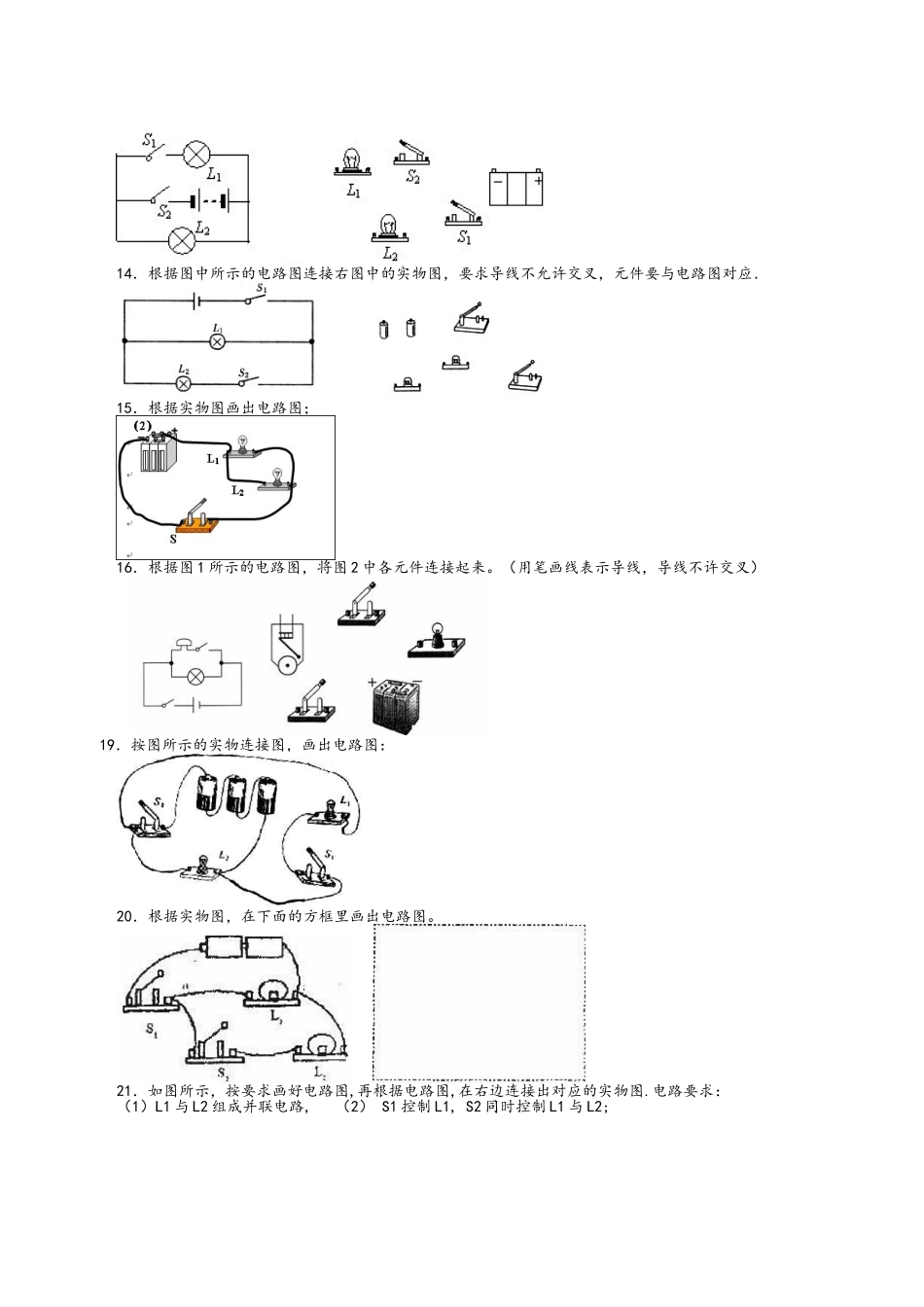

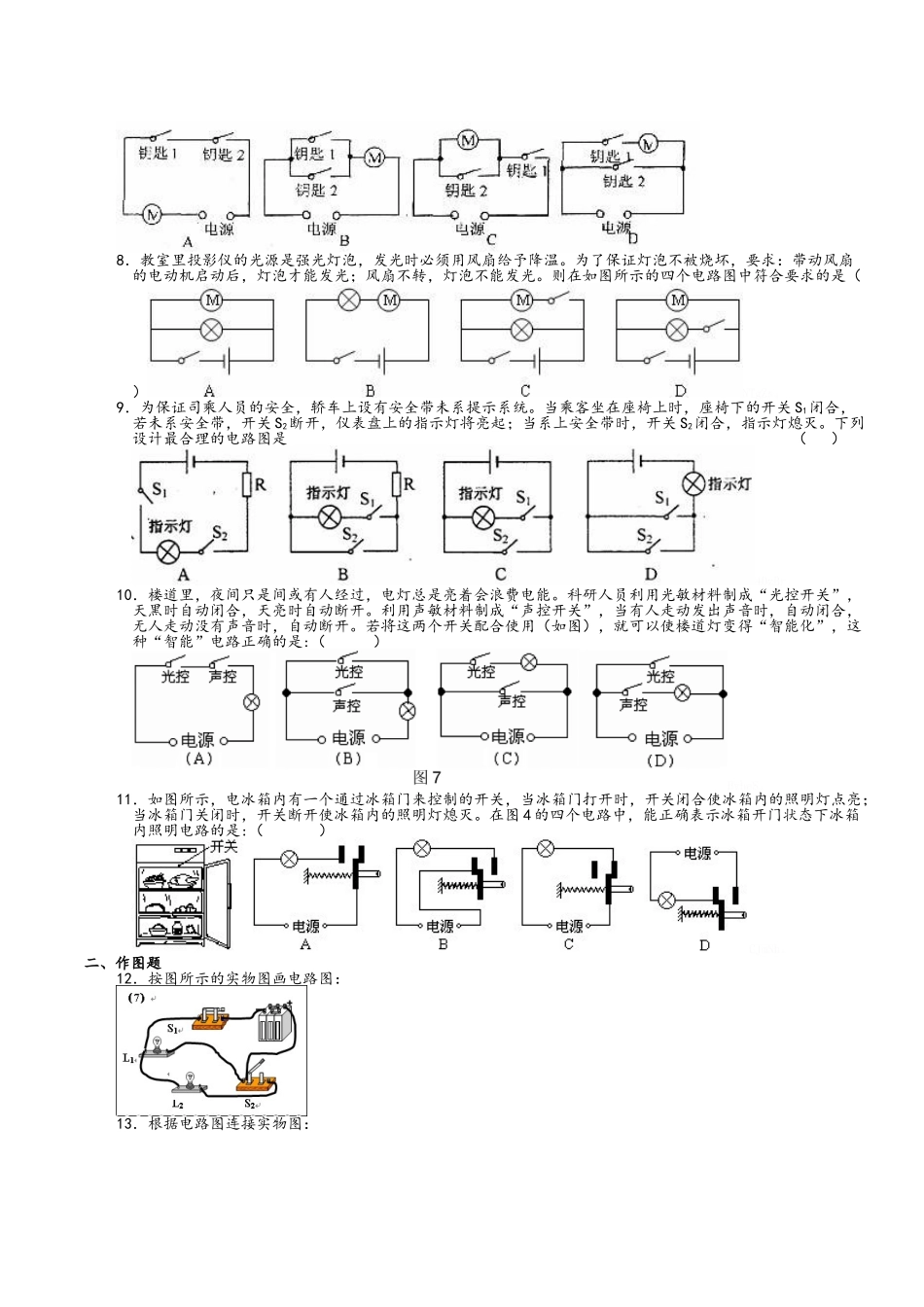

电路图和实物图相互转化一、选择题1．如下图的四个电路中与下边的图对应的是 （ ）WET7p。2．如图 7(a)所示的实物图．与图 7(b)所示电路对应的是 （ ）VLAHS。3．如图所示的四个电路图中，与实物图对应的是 （ ）x9xSt。4．以下电路图中与图实物图一致的是 （ ）RdXoY。5．小轿车上大都装有一个指示灯，用它来提醒司机车门是否关好。四个车门中只要有一个车门没关好(相当于一个开关断开)，该指示灯就会发光。图为几位同学设计的模拟电路图，你认为最符合上述要求的是 （ ）GY1TG。6．家用电冰箱的用电部分主要是电动压缩机和照明灯泡。其中，电动压缩机 M 受温控开关 S1的控制，照明灯泡 L 受门控开关 S2的控制，要求它们既能单独工作又能同时工作。图中是几个同学设计的家用电冰箱的电路图，其中符合要求的是 （ ）hrCQk。7．某大门控制电路的两把钥匙分别由两名工作人员保管，单把钥匙无法打开。图的电路中最为可行的是（ ）f9gIZ。8．教室里投影仪的光源是强光灯泡，发光时必须用风扇给予降温。为了保证灯泡不被烧坏，要求：带动风扇的电动机启动后，灯泡才能发光；风扇不转，灯泡不能发光。则在如图所示的四个电路图中符合要求的是（ ）NTgZs。9．为保证司乘人员的安全，轿车上设有安全带未系提示系统。当乘客坐在座椅上时，座椅下的开关 S1闭合，若未系安全带，开关 S2断开，仪表盘上的指示灯将亮起；当系上安全带时，开关 S2闭合，指示灯熄灭。下列设计最合理的电路图是 （ ）4DzBr。10．楼道里，夜间只是间或有人经过，电灯总是亮着会浪费电能。科研人员利用光敏材料制成“光控开关”，天黑时自动闭合，天亮时自动断开。利用声敏材料制成“声控开关”，当有人走动发出声音时，自动闭合，无人走动没有声音时，自动断开。若将这两个开关配合使用（如图），就可以使楼道灯变得“智能化”，这种“智能”电路正确的是:（ ）HvheS。11．如图所示，电冰箱内有一个通过冰箱门来控制的开关，当冰箱门打开时，开关闭合使冰箱内的照明灯点亮；当冰箱门关闭时，开关断开使冰箱内的照明灯熄灭。在图 4 的四个电路中，能正确表示冰箱开门状态下冰箱内照明电路的是:（ ）CJmNh。二、作图题12．按图所示的实物图画电路图：13．根据电路图连接实物图：14．根据图中所示的电路图连接右图中的实物图，要求导线不允许交叉，元件要与电路图对应．15．根据实物图画出电路图；16．根据图 1 所示的电路图，将图 2 中各元件连接起...
