矿采工程东曲矿150万吨矿井设计--大学毕设论文

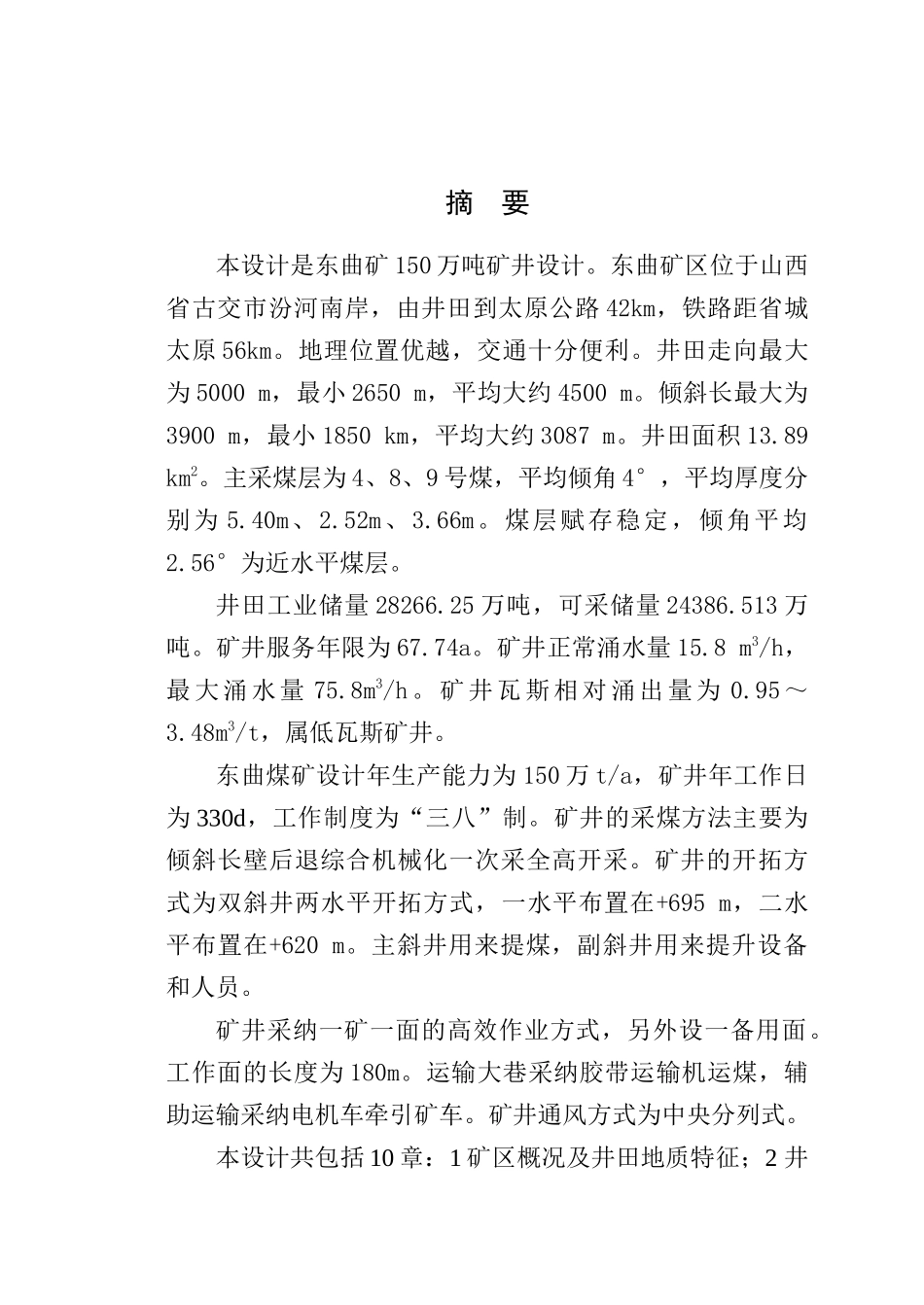

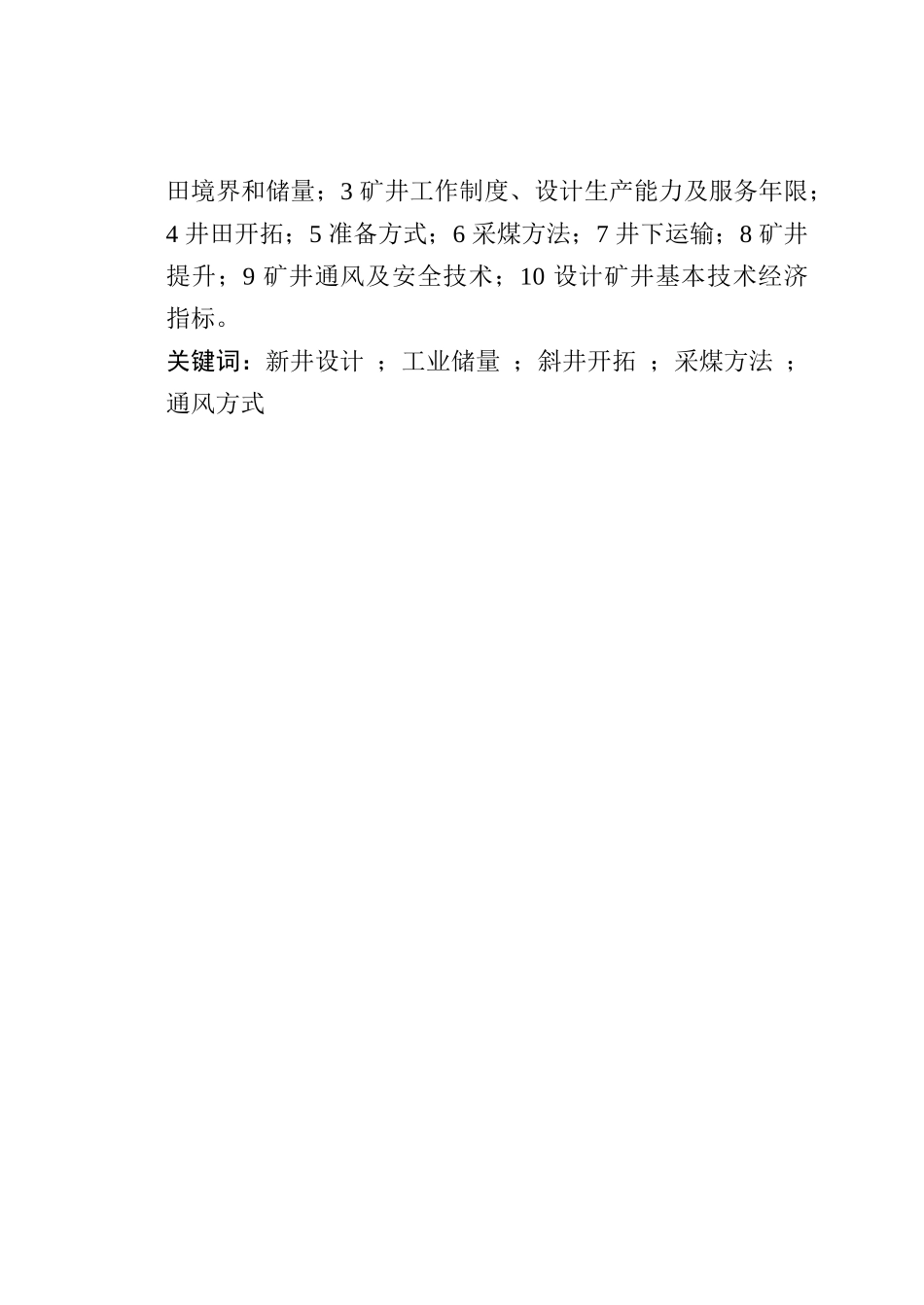

摘 要本设计是东曲矿 150 万吨矿井设计。东曲矿区位于山西省古交市汾河南岸，由井田到太原公路 42km，铁路距省城太原 56km。地理位置优越，交通十分便利。井田走向最大为 5000 m，最小 2650 m，平均大约 4500 m。倾斜长最大为3900 m，最小 1850 km，平均大约 3087 m。井田面积 13.89 km2。主采煤层为 4、8、9 号煤，平均倾角 4°，平均厚度分别为 5.40m、2.52m、3.66m。煤层赋存稳定，倾角平均2.56°为近水平煤层。井田工业储量 28266.25 万吨，可采储量 24386.513 万吨。矿井服务年限为 67.74a。矿井正常涌水量 15.8 m3/h，最大涌水量 75.8m3/h 。矿井瓦斯相对涌出量为 0.95～3.48m3/t，属低瓦斯矿井。东曲煤矿设计年生产能力为 150 万 t/a，矿井年工作日为 330d，工作制度为“三八”制。矿井的采煤方法主要为倾斜长壁后退综合机械化一次采全高开采。矿井的开拓方式为双斜井两水平开拓方式，一水平布置在+695 m，二水平布置在+620 m。主斜井用来提煤，副斜井用来提升设备和人员。矿井采纳一矿一面的高效作业方式，另外设一备用面。工作面的长度为 180m。运输大巷采纳胶带运输机运煤，辅助运输采纳电机车牵引矿车。矿井通风方式为中央分列式。本设计共包括 10 章：1 矿区概况及井田地质特征；2 井田境界和储量；3 矿井工作制度、设计生产能力及服务年限；4 井田开拓；5 准备方式；6 采煤方法；7 井下运输；8 矿井提升；9 矿井通风及安全技术；10 设计矿井基本技术经济指标。关键词：新井设计 ；工业储量 ；斜井开拓 ；采煤方法 ；通风方式 目 录1 矿井概述及井田地质特征.......................................................................71.1 矿区概况...............................................................................................71.1.1 交通位置.............................................................................................71.1.2 地理位置.............................................................................................81.1.3 地形地貌.............................................................................................81.1.4 水文情况.............................................................................................81.1.5 气候条件....................................
