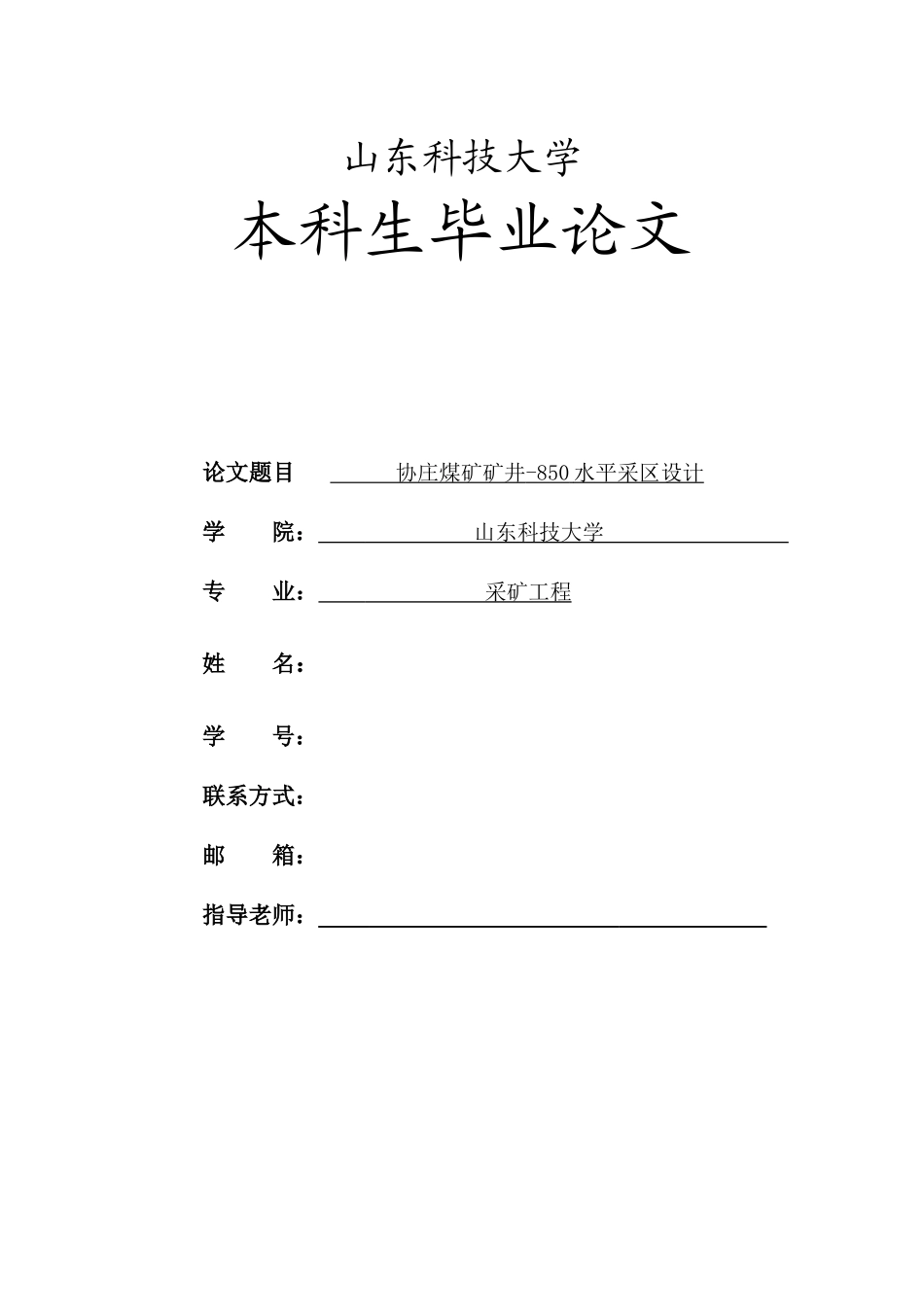

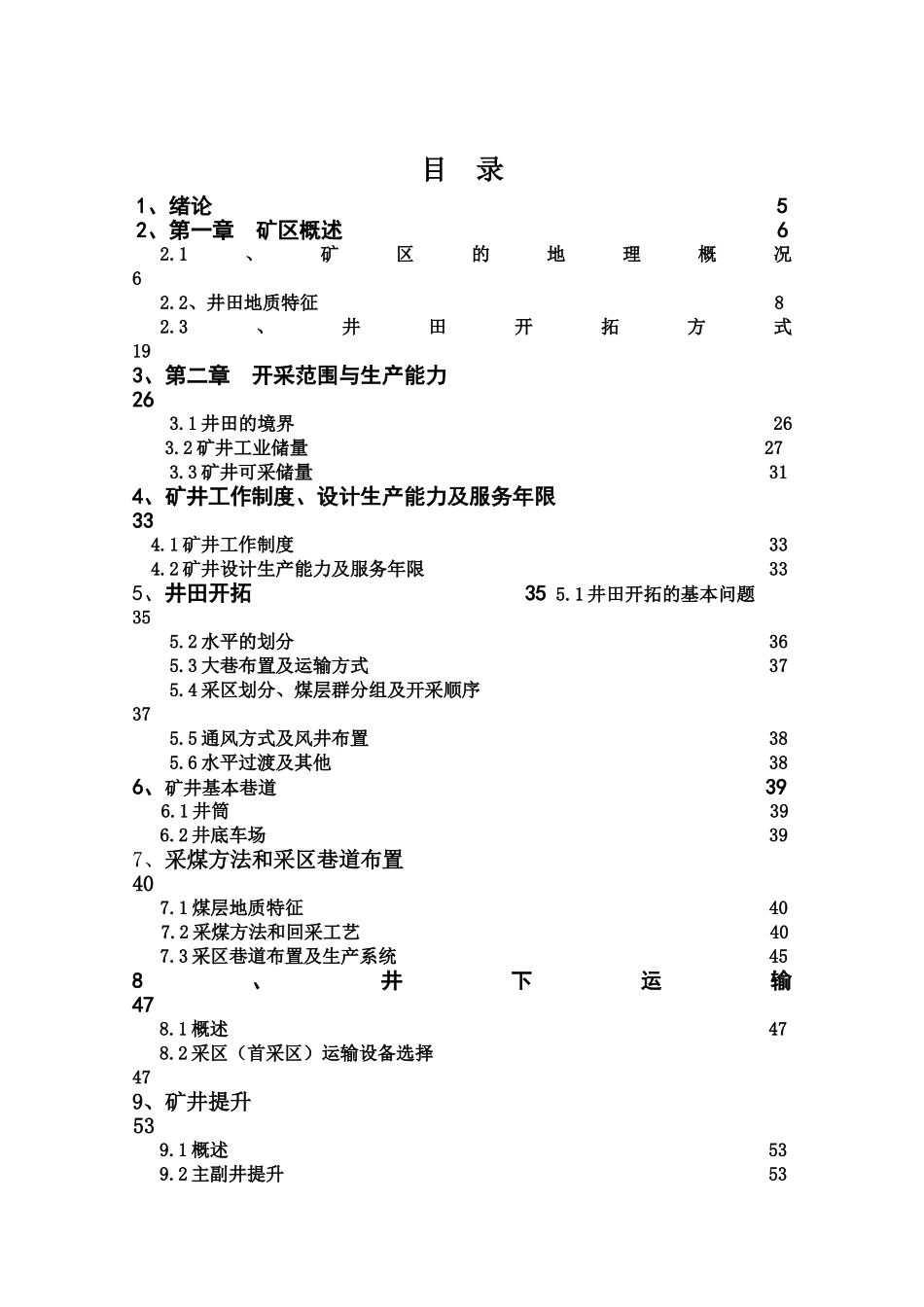

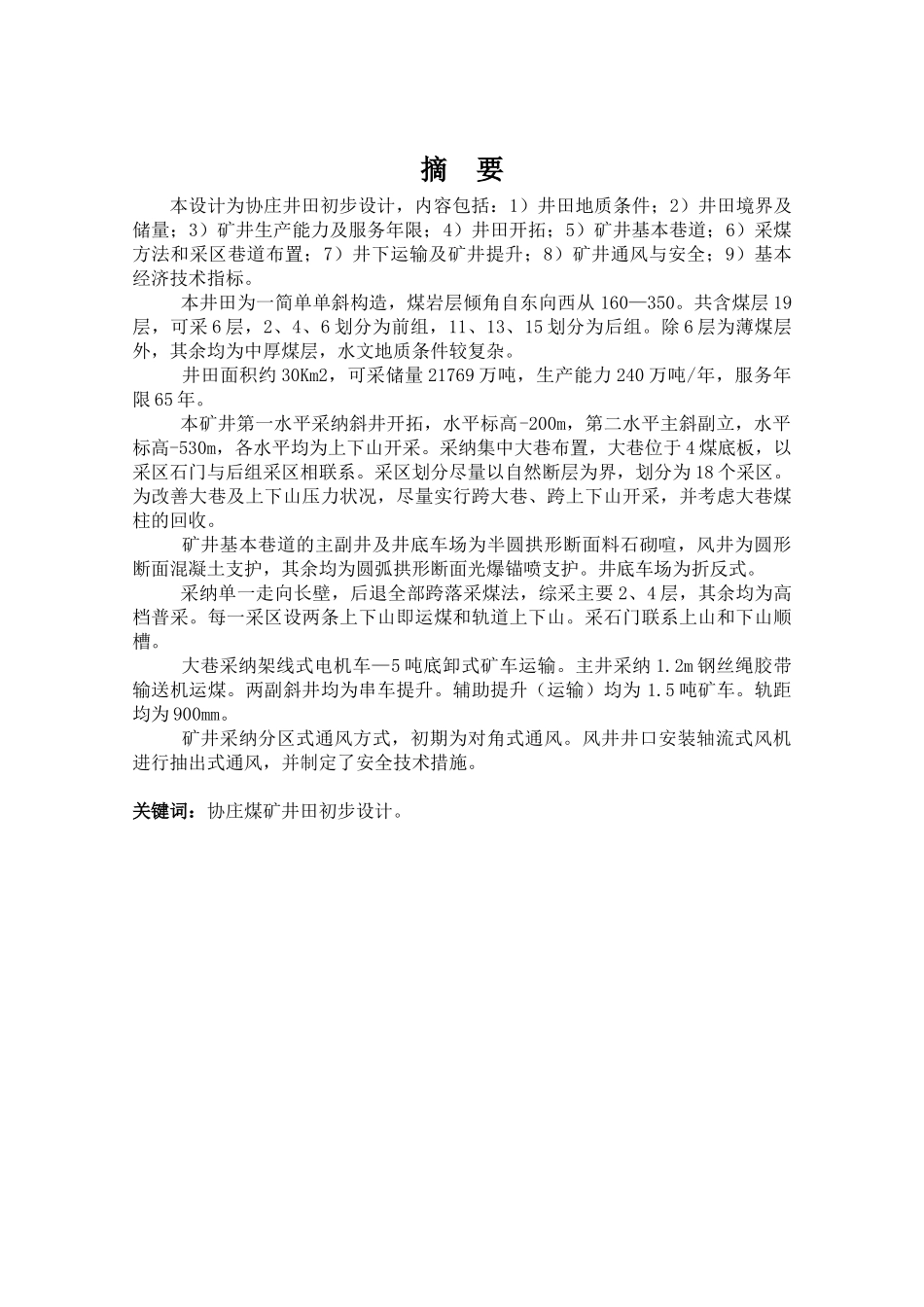

山东科技大学本科生毕业论文 论文题目 协庄煤矿矿井 -850 水平采区设计 学 院： 山东科技大学 专 业： 采矿工程 姓 名： 学 号： 联系方式： 邮 箱： 指导老师： 摘 要本设计为协庄井田初步设计，内容包括：1）井田地质条件；2）井田境界及储量；3）矿井生产能力及服务年限；4）井田开拓；5）矿井基本巷道；6）采煤方法和采区巷道布置；7）井下运输及矿井提升；8）矿井通风与安全；9）基本经济技术指标。 本井田为一简单单斜构造，煤岩层倾角自东向西从 160—350。共含煤层 19层，可采 6 层，2、4、6 划分为前组，11、13、15 划分为后组。除 6 层为薄煤层外，其余均为中厚煤层，水文地质条件较复杂。 井田面积约 30Km2，可采储量 21769 万吨，生产能力 240 万吨/年，服务年限 65 年。 本矿井第一水平采纳斜井开拓，水平标高-200m，第二水平主斜副立，水平标高-530m，各水平均为上下山开采。采纳集中大巷布置，大巷位于 4 煤底板，以采区石门与后组采区相联系。采区划分尽量以自然断层为界，划分为 18 个采区。为改善大巷及上下山压力状况，尽量实行跨大巷、跨上下山开采，并考虑大巷煤柱的回收。 矿井基本巷道的主副井及井底车场为半圆拱形断面料石砌喧，风井为圆形断面混凝土支护，其余均为圆弧拱形断面光爆锚喷支护。井底车场为折反式。 采纳单一走向长壁，后退全部跨落采煤法，综采主要 2、4 层，其余均为高档普采。每一采区设两条上下山即运煤和轨道上下山。采石门联系上山和下山顺槽。 大巷采纳架线式电机车—5 吨底卸式矿车运输。主井采纳 1.2m 钢丝绳胶带输送机运煤。两副斜井均为串车提升。辅助提升（运输）均为 1.5 吨矿车。轨距均为 900mm。 矿井采纳分区式通风方式，初期为对角式通风。风井井口安装轴流式风机进行抽出式通风，并制定了安全技术措施。关键词：协庄煤矿井田初步设计。目 录1、绪论 52、第一章 矿区概述 62.1、矿区的地理概况 62.2、井田地质特征 82.3、井田开拓方式 193、第二章 开采范围与生产能力 263.1 井田的境界 263.2 矿井工业储量 273.3 矿井可采储量 31 4、矿井工作制度、设计生产能力及服务年限 334.1 矿井工作制度 334.2 矿井设计生产能力及服务年限 33 5、井田开拓 35 5.1 井田开拓的基本问题 355.2 水平的划分 365.3 大巷布置及运输方式 375.4 采区划分、煤层群分组及开采顺序 375.5 通风方式及风井布置 385.6 水...
