碧海红树园外墙脚手架施工组织设计

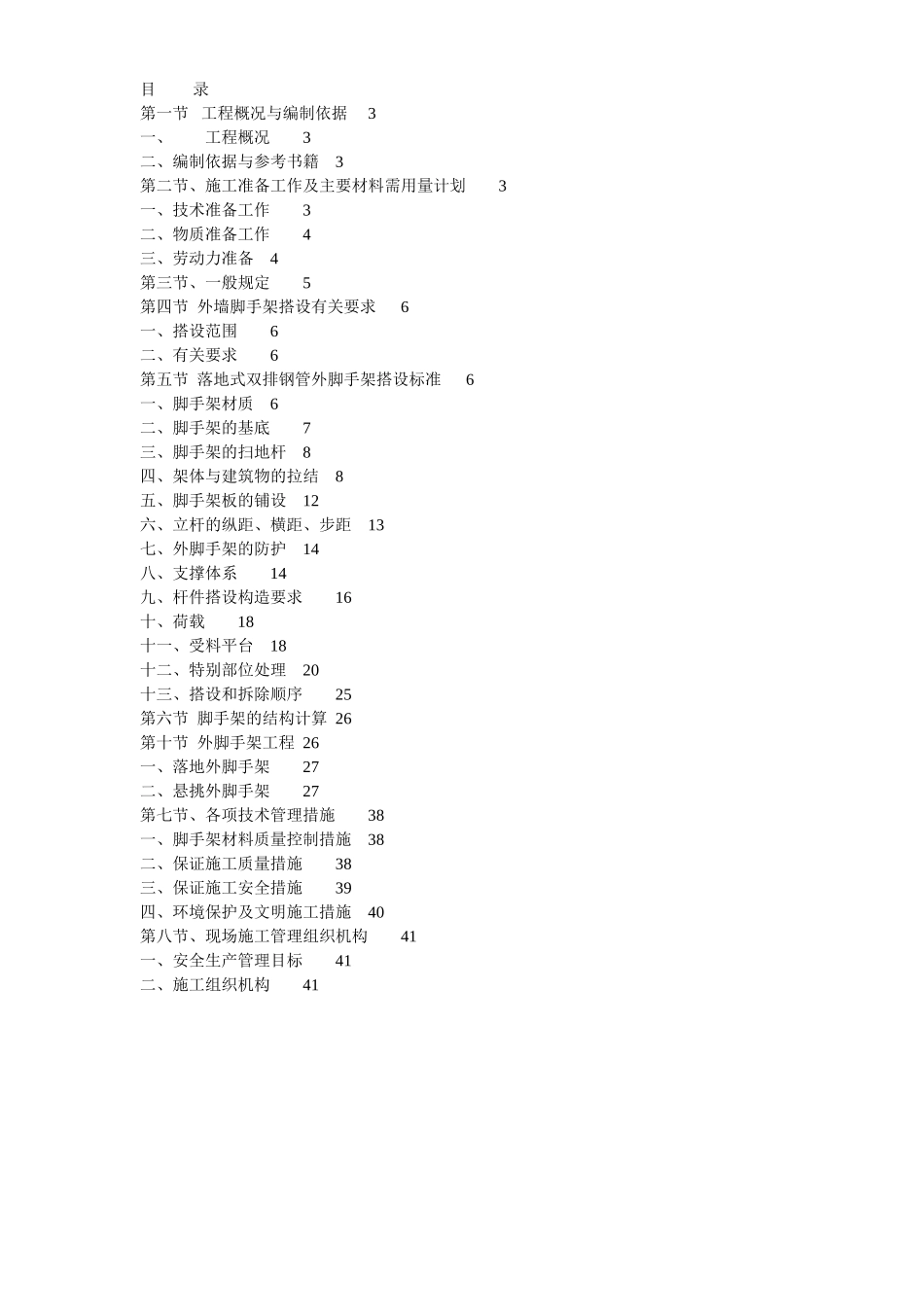

目 录第一节 工程概况与编制依据3一、工程概况3二、编制依据与参考书籍3第二节、施工准备工作及主要材料需用量计划3一、技术准备工作3二、物质准备工作4三、劳动力准备4第三节、一般规定5第四节 外墙脚手架搭设有关要求6一、搭设范围6二、有关要求6第五节 落地式双排钢管外脚手架搭设标准6一、脚手架材质6二、脚手架的基底7三、脚手架的扫地杆8四、架体与建筑物的拉结8五、脚手架板的铺设12六、立杆的纵距、横距、步距13七、外脚手架的防护14八、支撑体系14九、杆件搭设构造要求16十、荷载18十一、受料平台18十二、特别部位处理20十三、搭设和拆除顺序25第六节 脚手架的结构计算 26第十节 外脚手架工程 26一、落地外脚手架27二、悬挑外脚手架27第七节、各项技术管理措施38一、脚手架材料质量控制措施38二、保证施工质量措施38三、保证施工安全措施39四、环境保护及文明施工措施40第八节、现场施工管理组织机构41一、安全生产管理目标41二、施工组织机构41第一节 工程概况与编制依据工程概况碧海红树园工程位于深圳市福田区，北临滨海大道，西临福荣路，南与下沙新市镇邻界，东为多层住宅区及幼儿园，本项目由 8 栋 33 层塔式住宅组成，地下一层用于停车车库及设备用房，并按规定做平战结合的人防地下室，一层用于停车、绿化、肉菜市场，住宅门厅等公用设施。该工程占地面积 38185m2，总建筑面积 205700 m2，地上 33 层，地下 1 层，三、四号楼建筑面积约 27000 m2。1 层层高 4.6m，2 层 6.2m，3-7 层 2.8m，8-30 层2.9m，31 层 3.1m，32 层 3.0m，33 层 3.1m。1 层标高-0.90m。屋顶标高 102.80m。脚手架 1-9 层采纳落地式脚手架。10 层 16a 槽钢悬挑钢管脚手架。10、15、20、25 层、30层采纳钢丝绳卸荷。二、编制依据与参考书籍1、建筑施工扣件式钢管脚手架安全技术法律规范。（JGJ130-2001）2、中国建筑工业出版社《高层建筑施工手册》。3、碧海红树园 3、4 号楼施工图。第二节、施工准备工作及主要材料需用量计划一、技术准备工作为了保证该工程外脚手架的搭设及拆除方法切实可行，贯彻“安全、适用、可行、经济”的原则，做好各种材料机械加工的技术资料准备和使用计划安排。做好安全技术交底工作操作工人考核培训。二、物质准备工作 外脚手架材料采纳 48×3.5mm 优质钢管、直角扣件、对接扣件、旋转扣件。“竹福”牌密目式安全网，竹脚手板，该工程需要外架材料量大，由预算部作好各种资源用...
