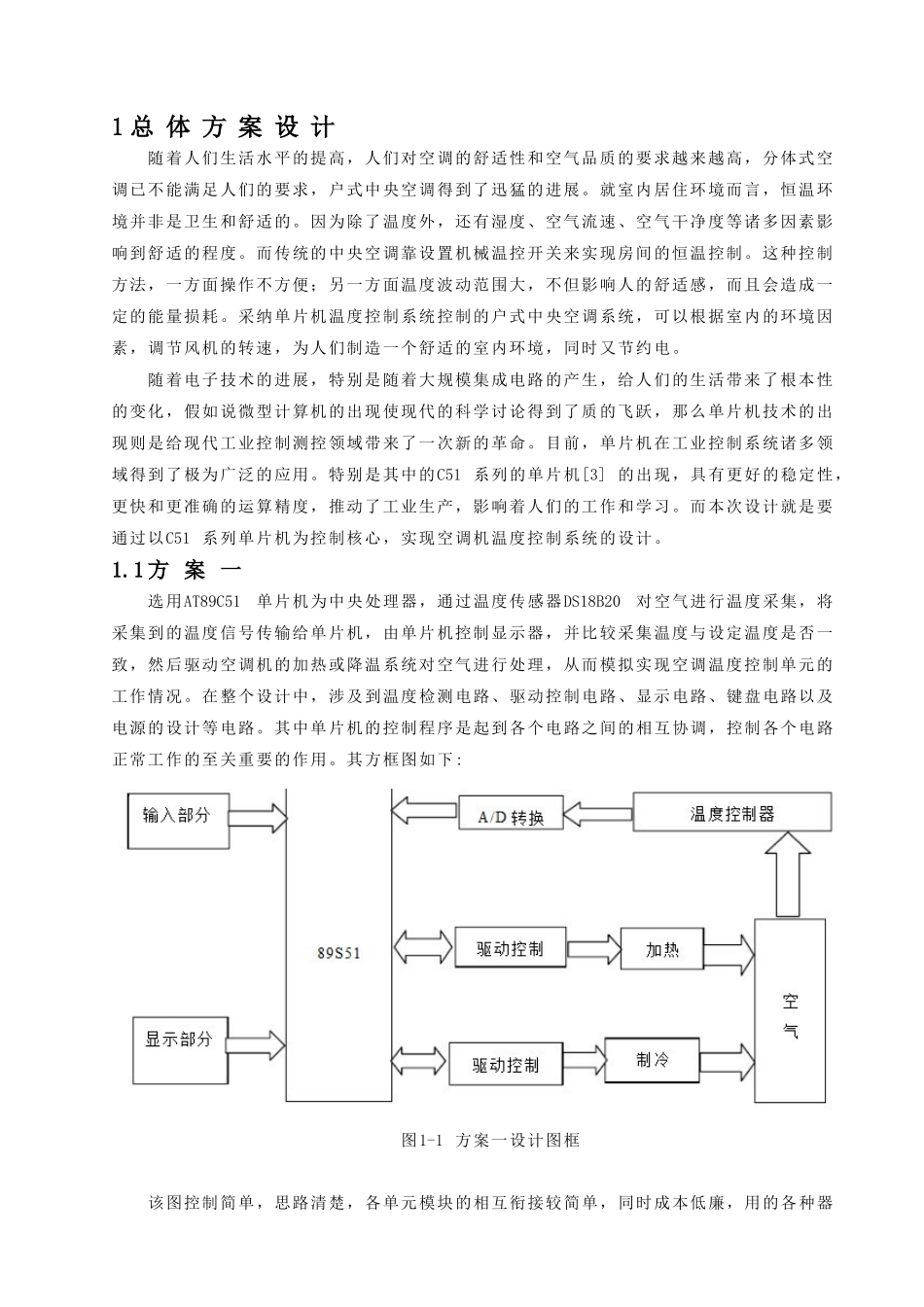

1 总 体 方 案 设 计随着人们生活水平的提高，人们对空调的舒适性和空气品质的要求越来越高，分体式空调已不能满足人们的要求，户式中央空调得到了迅猛的进展。就室内居住环境而言，恒温环境并非是卫生和舒适的。因为除了温度外，还有湿度、空气流速、空气干净度等诸多因素影响到舒适的程度。而传统的中央空调靠设置机械温控开关来实现房间的恒温控制。这种控制方法，一方面操作不方便；另一方面温度波动范围大，不但影响人的舒适感，而且会造成一定的能量损耗。采纳单片机温度控制系统控制的户式中央空调系统，可以根据室内的环境因素，调节风机的转速，为人们制造一个舒适的室内环境，同时又节约电。随着电子技术的进展，特别是随着大规模集成电路的产生，给人们的生活带来了根本性的变化，假如说微型计算机的出现使现代的科学讨论得到了质的飞跃，那么单片机技术的出现则是给现代工业控制测控领域带来了一次新的革命。目前，单片机在工业控制系统诸多领域得到了极为广泛的应用。特别是其中的C51 系列的单片机[3] 的出现，具有更好的稳定性，更快和更准确的运算精度，推动了工业生产，影响着人们的工作和学习。而本次设计就是要通过以C51 系列单片机为控制核心，实现空调机温度控制系统的设计。1.1 方 案 一选用AT89C51单片机为中央处理器，通过温度传感器DS18B20对空气进行温度采集，将采集到的温度信号传输给单片机，由单片机控制显示器，并比较采集温度与设定温度是否一致，然后驱动空调机的加热或降温系统对空气进行处理，从而模拟实现空调温度控制单元的工作情况。在整个设计中，涉及到温度检测电路、驱动控制电路、显示电路、键盘电路以及电源的设计等电路。其中单片机的控制程序是起到各个电路之间的相互协调，控制各个电路正常工作的至关重要的作用。其方框图如下: 图1-1 方案一设计图框该图控制简单，思路清楚，各单元模块的相互衔接较简单，同时成本低廉，用的各种器件都是常用器件，更具有使用性。1.2 方 案 二 该方案采纳的是AT89C51单片机为核心控制器件，用它来处理各个单元电路的工作以及检测其运行情况。本方案中采纳的是LM35DZ 温度传感器，通过温度采集电路采集相关温度数值，再由ADC0809组成的A/D 转换电路进行转换，最终得到数字信号，将其直接传输给单片机，然后由单片机根据内部程序推断，执行相关控制程序，驱动各单元电路的工作。其方框图如下: 图1-2 方案二设计图框 该方案容易控制，系统原理比...
