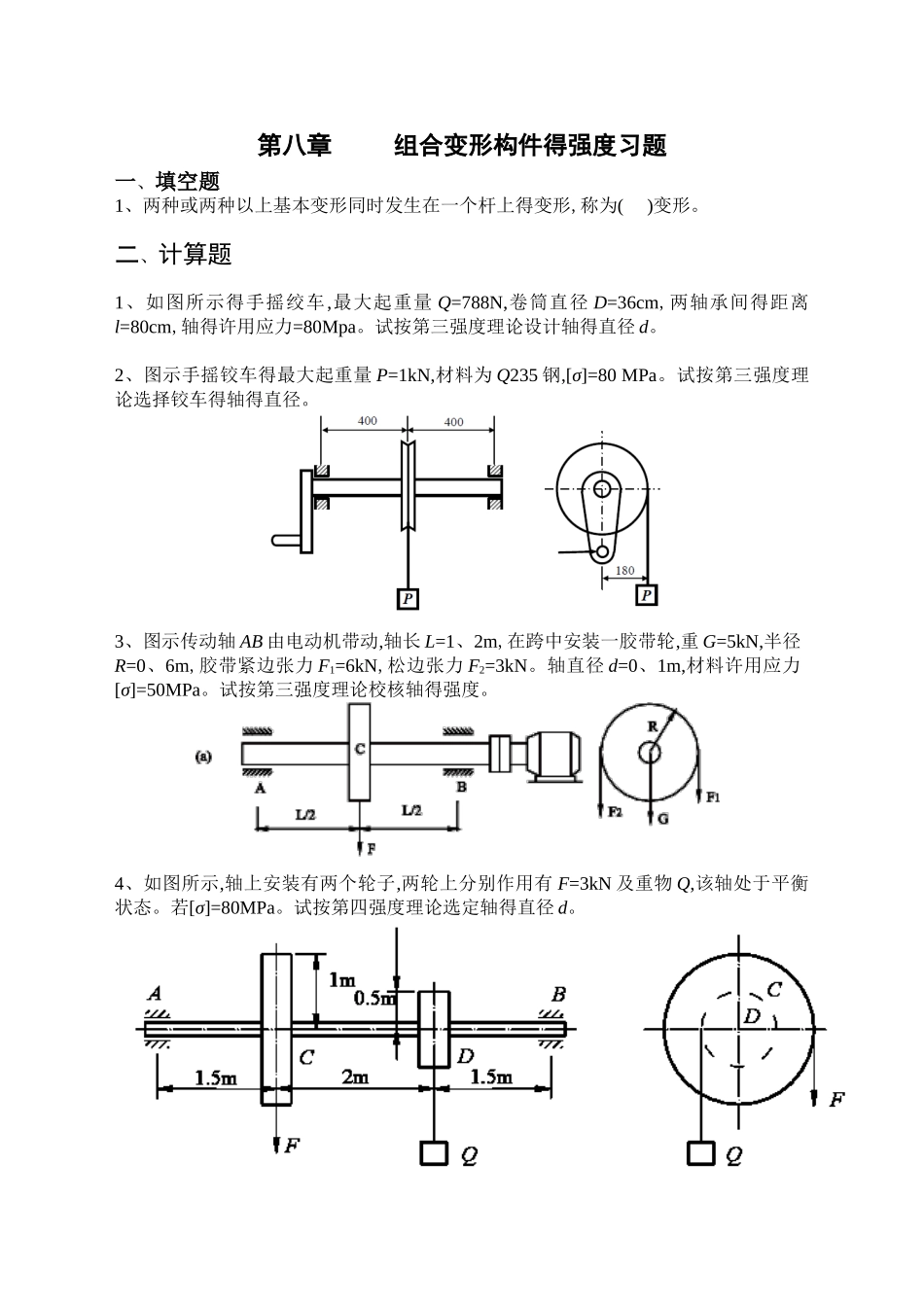

第八章组合变形构件的强度习题

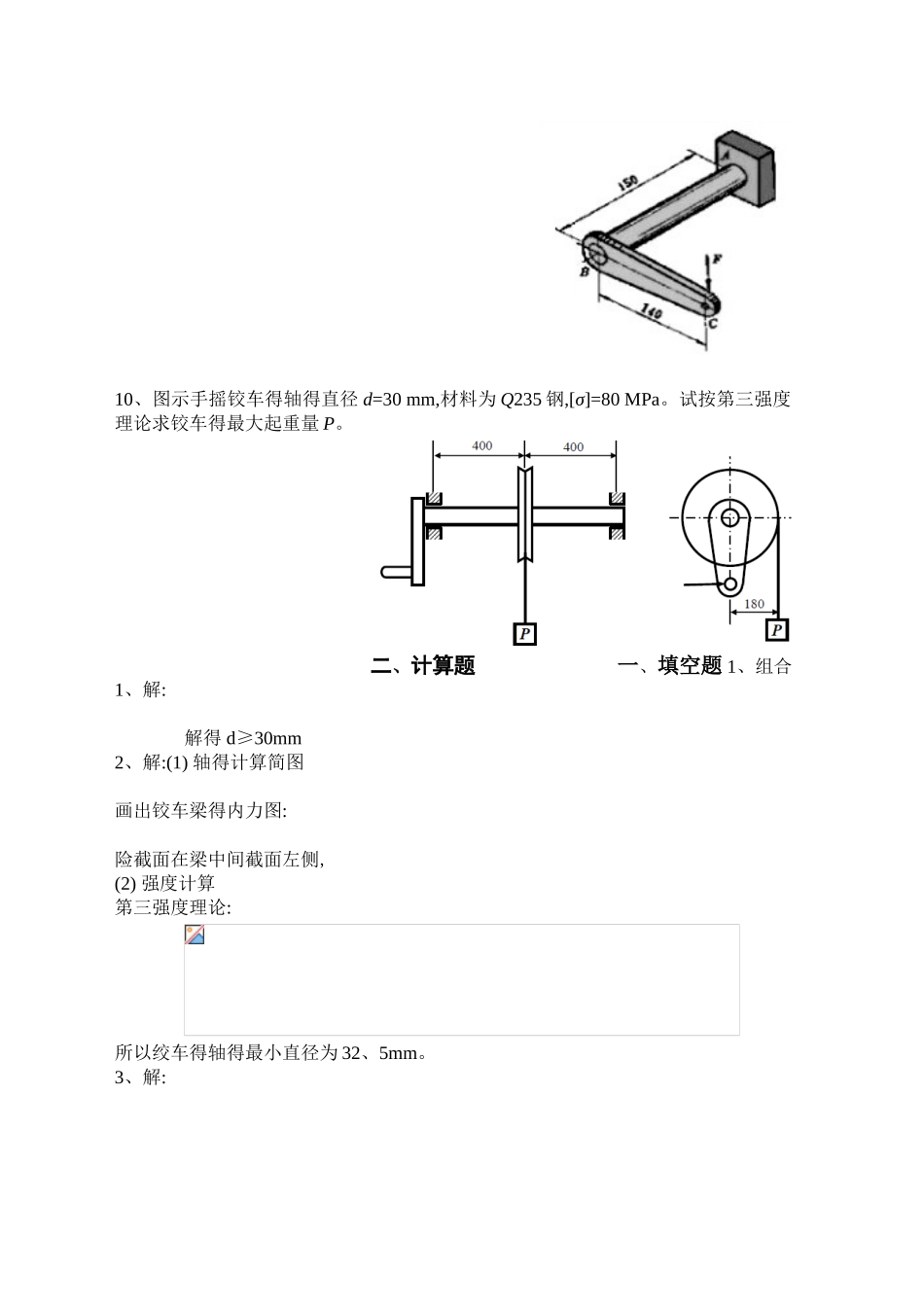

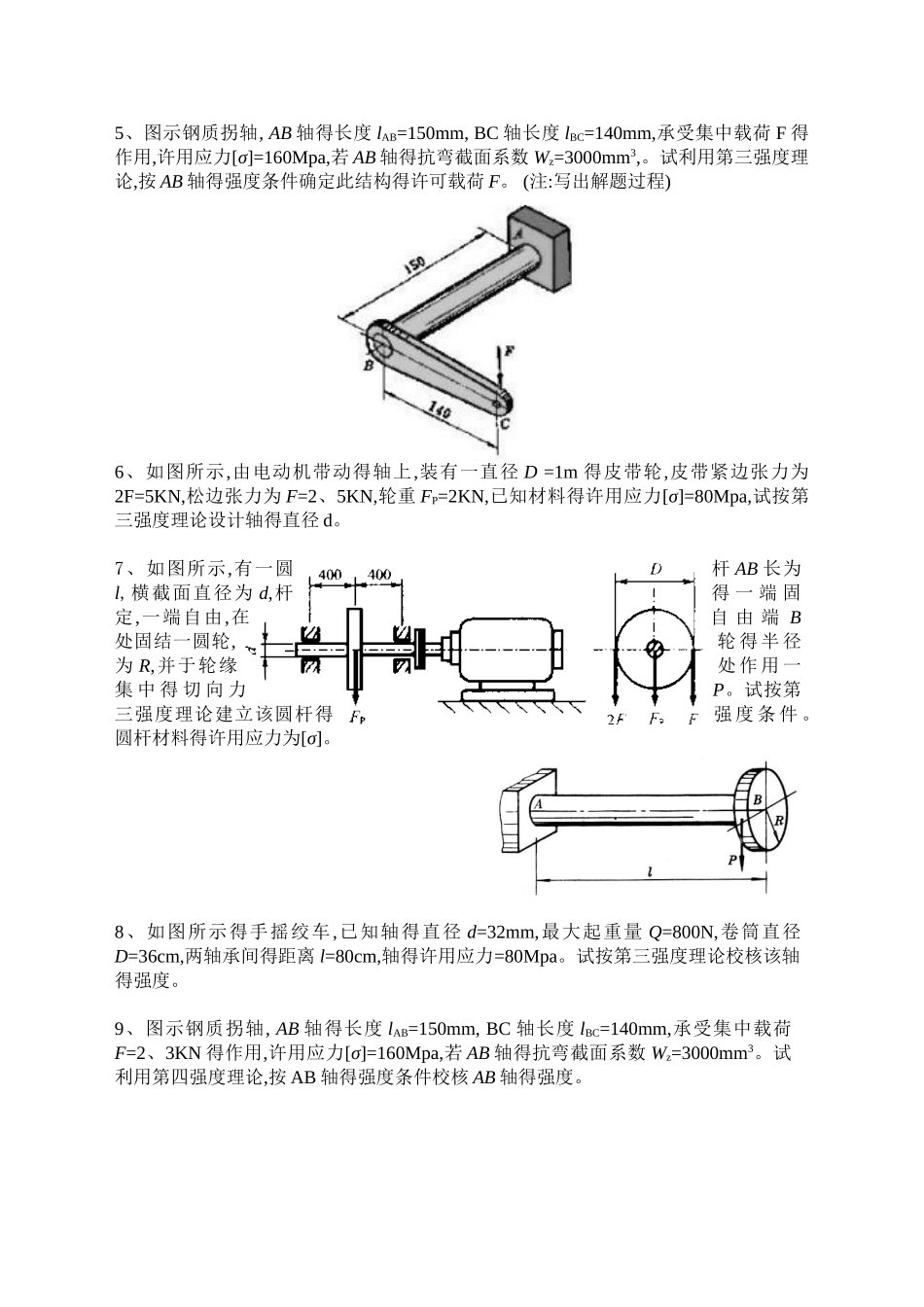

第八章 组合变形构件得强度习题一、填空题1、两种或两种以上基本变形同时发生在一个杆上得变形,称为( )变形。二、计算题1、如图所示得手摇绞车,最大起重量 Q=788N,卷筒直径 D=36cm,两轴承间得距离l=80cm,轴得许用应力=80Mpa。试按第三强度理论设计轴得直径 d。 2、图示手摇铰车得最大起重量 P=1kN,材料为 Q235 钢,[σ]=80 MPa。试按第三强度理论选择铰车得轴得直径。3、图示传动轴 AB 由电动机带动,轴长 L=1、2m,在跨中安装一胶带轮,重 G=5kN,半径R=0、6m,胶带紧边张力 F1=6kN,松边张力 F2=3kN。轴直径 d=0、1m,材料许用应力[σ]=50MPa。试按第三强度理论校核轴得强度。 mkN8.1mkN2.44、如图所示,轴上安装有两个轮子,两轮上分别作用有 F=3kN 及重物 Q,该轴处于平衡状态。若[σ]=80MPa。试按第四强度理论选定轴得直径 d。5、图示钢质拐轴, AB 轴得长度 lAB=150mm, BC 轴长度 lBC=140mm,承受集中载荷 F 得作用,许用应力[σ]=160Mpa,若 AB 轴得抗弯截面系数 Wz=3000mm3,。试利用第三强度理论,按 AB 轴得强度条件确定此结构得许可载荷 F。 (注:写出解题过程) 6、如图所示,由电动机带动得轴上,装有一直径 D =1m 得皮带轮,皮带紧边张力为2F=5KN,松边张力为 F=2、5KN,轮重 FP=2KN,已知材料得许用应力[σ]=80Mpa,试按第三强度理论设计轴得直径 d。7、如图所示,有一圆杆 AB 长为l,横截面直径为 d,杆得 一 端 固定,一端自由,在自 由 端 B处固结一圆轮,轮 得 半 径为 R,并于轮缘处 作 用 一集 中 得 切 向 力P。试按第三强度理论建立该圆杆得强 度 条 件 。圆杆材料得许用应力为[σ]。8、如图所示得手摇绞车,已知轴得直径 d=32mm,最大起重量 Q=800N,卷筒直径D=36cm,两轴承间得距离 l=80cm,轴得许用应力=80Mpa。试按第三强度理论校核该轴得强度。9、图示钢质拐轴, AB 轴得长度 lAB=150mm, BC 轴长度 lBC=140mm,承受集中载荷F=2、3KN 得作用,许用应力[σ]=160Mpa,若 AB 轴得抗弯截面系数 Wz=3000mm3。试利用第四强度理论,按 AB 轴得强度条件校核 AB 轴得强度。10、图示手摇铰车得轴得直径 d=30 mm,材料为 Q235 钢,[σ]=80 MPa。试按第三强度理论求铰车得最大起重量 P。二、计算题 一、填空题 1、组合1、解: 解得 d≥30mm2、解:(1) 轴得计算简图画出铰车梁得内力图:险截面在梁中间截面左侧, (2) 强度计算第三强度理论:所以绞车得轴得最小直径为 32、5m...
