自动洗车控制系统大学毕设论文

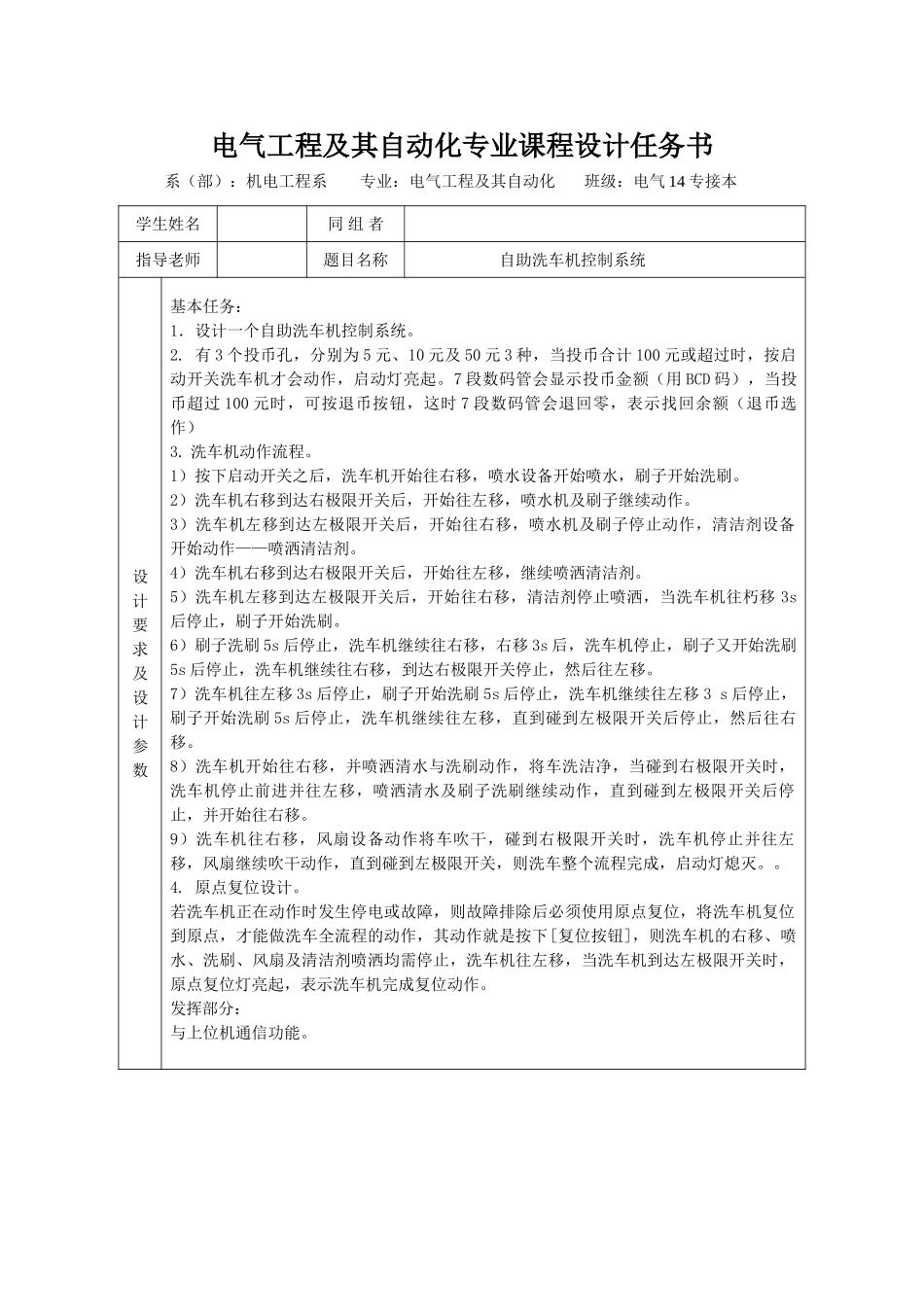

电气工程及其自动化专业课程设计任务书系（部）：机电工程系 专业：电气工程及其自动化 班级：电气 14 专接本学生姓名 同 组 者指导老师题目名称自助洗车机控制系统设计要求及设计参数基本任务：1．设计一个自助洗车机控制系统。2. 有 3 个投币孔，分别为 5 元、10 元及 50 元 3 种，当投币合计 100 元或超过时，按启动开关洗车机才会动作，启动灯亮起。7 段数码管会显示投币金额（用 BCD 码），当投币超过 100 元时，可按退币按钮，这时 7 段数码管会退回零，表示找回余额（退币选作）3. 洗车机动作流程。1）按下启动开关之后，洗车机开始往右移，喷水设备开始喷水，刷子开始洗刷。2）洗车机右移到达右极限开关后，开始往左移，喷水机及刷子继续动作。3）洗车机左移到达左极限开关后，开始往右移，喷水机及刷子停止动作，清洁剂设备开始动作——喷洒清洁剂。4）洗车机右移到达右极限开关后，开始往左移，继续喷洒清洁剂。5）洗车机左移到达左极限开关后，开始往右移，清洁剂停止喷洒，当洗车机往朽移 3s后停止，刷子开始洗刷。6）刷子洗刷 5s 后停止，洗车机继续往右移，右移 3s 后，洗车机停止，刷子又开始洗刷5s 后停止，洗车机继续往右移，到达右极限开关停止，然后往左移。7）洗车机往左移 3s 后停止，刷子开始洗刷 5s 后停止，洗车机继续往左移 3 s 后停止，刷子开始洗刷 5s 后停止，洗车机继续往左移，直到碰到左极限开关后停止，然后往右移。8）洗车机开始往右移，并喷洒清水与洗刷动作，将车洗洁净，当碰到右极限开关时，洗车机停止前进并往左移，喷洒清水及刷子洗刷继续动作，直到碰到左极限开关后停止，并开始往右移。9）洗车机往右移，风扇设备动作将车吹干，碰到右极限开关时，洗车机停止并往左移，风扇继续吹干动作，直到碰到左极限开关，则洗车整个流程完成，启动灯熄灭。。4. 原点复位设计。若洗车机正在动作时发生停电或故障，则故障排除后必须使用原点复位，将洗车机复位到原点，才能做洗车全流程的动作，其动作就是按下[复位按钮]，则洗车机的右移、喷水、洗刷、风扇及清洁剂喷洒均需停止，洗车机往左移，当洗车机到达左极限开关时，原点复位灯亮起，表示洗车机完成复位动作。发挥部分：与上位机通信功能。设计工作量二周：1、查找资料，根据要求给出总体设计方案、详细的单元设计和系统集成与调试，按要求写出设计说明书。 2、画出电气原理图。 3、仿真并实物连接。进度安排起止...
