计量自动化系统原理

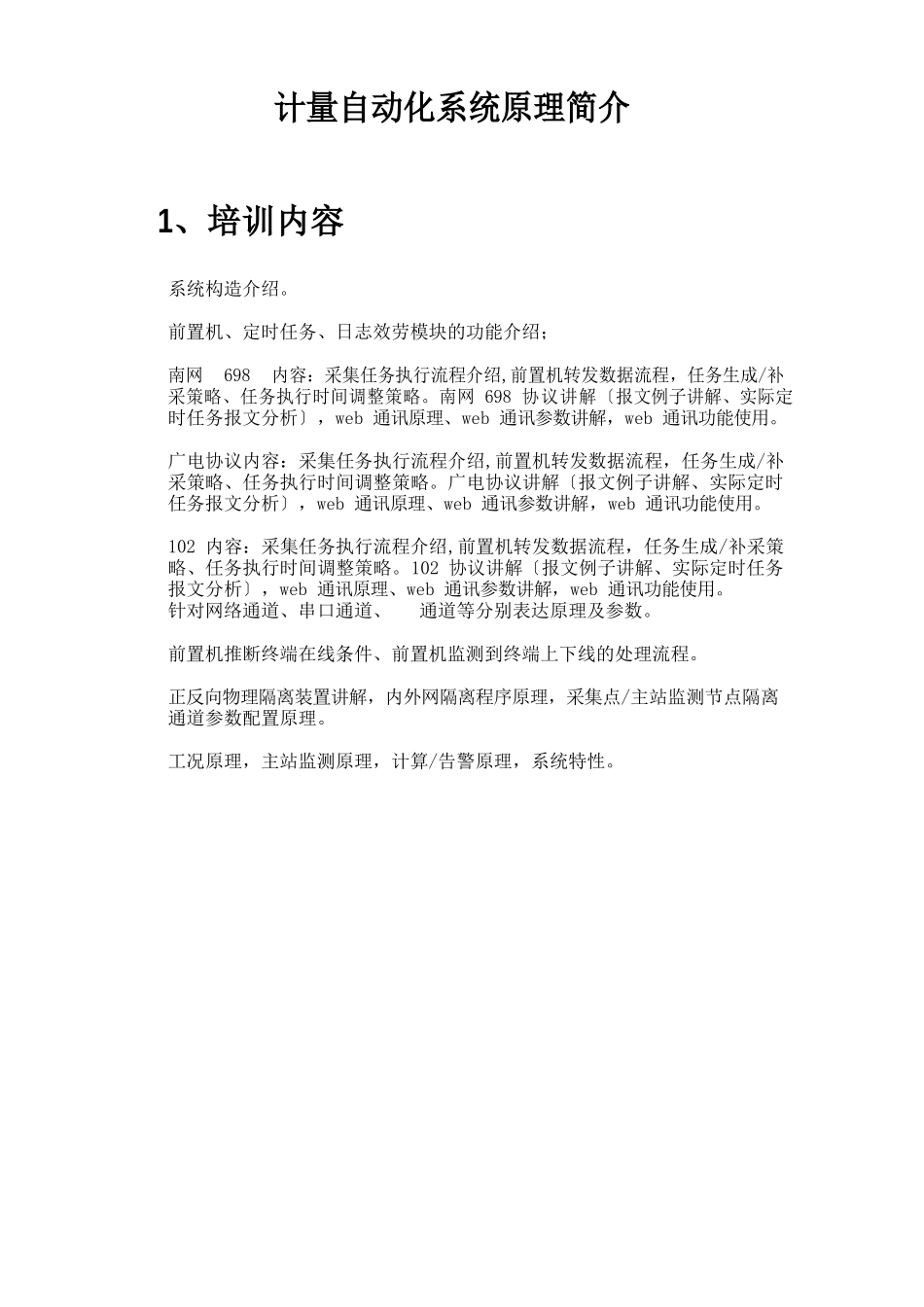

计量自动化系统原理简介1、培训内容系统构造介绍。前置机、定时任务、日志效劳模块的功能介绍；南网 698 内容：采集任务执行流程介绍,前置机转发数据流程，任务生成/补采策略、任务执行时间调整策略。南网 698 协议讲解〔报文例子讲解、实际定时任务报文分析〕，web 通讯原理、web 通讯参数讲解，web 通讯功能使用。广电协议内容：采集任务执行流程介绍,前置机转发数据流程，任务生成/补采策略、任务执行时间调整策略。广电协议讲解〔报文例子讲解、实际定时任务报文分析〕，web 通讯原理、web 通讯参数讲解，web 通讯功能使用。102 内容：采集任务执行流程介绍,前置机转发数据流程，任务生成/补采策略、任务执行时间调整策略。102 协议讲解〔报文例子讲解、实际定时任务报文分析〕，web 通讯原理、web 通讯参数讲解，web 通讯功能使用。针对网络通道、串口通道、 通道等分别表达原理及参数。前置机推断终端在线条件、前置机监测到终端上下线的处理流程。正反向物理隔离装置讲解，内外网隔离程序原理，采集点/主站监测节点隔离通道参数配置原理。工况原理，主站监测原理，计算/告警原理，系统特性。省电力公司地市电力公司业务应用层根底应用运行治理统计查询高级应用系统治理主站层数据处理层数据检查数据计算数据交互数据存储数据访问计算效劳层计算效劳集群隔离通道层正向物理隔离装置反向物理隔离装置前置采集效劳器组网络层终端层负载均衡器负载均衡器电力专网GPRS/CDMA/3G等无线公网厂站终端专变终端公变终端低压集抄终端专变终端公变终端低压集抄终端2、系统构造2.1 总体架构系统总体构造系统总体分为采集设备层、通讯信道层、前置机采集层、物理隔离层、计算效劳层、应用层。其中主站系统包括除采集对象层以外的全部环节。采集设备层是计量自动化系统的信息底层，负责收集和供给整个系统的原始用电信息。该层可分为终端子层和计量设备子层，终端子层收集用户计量设备的信息，处理和冻结有关数据，并实现与上层主站的交互；计量设备层实现用电计量等功能。通讯信道层负责供给各种采集设备接入计量自动化系统的通道，是主站和采集设备的纽带，供给了各种可用的有线和无线的通信信道，为主站和终端的信息交互供给链路根底，支持 GPRS/CDMA 无线通道、光纤网络、串口、 拨号等多种通道。前置机采集层包括前置机和定时采集两个模块，前置机主要负责对终端通道的治理及在终端和主站其他模块之间转发各种恳求，包括数据召测、...
