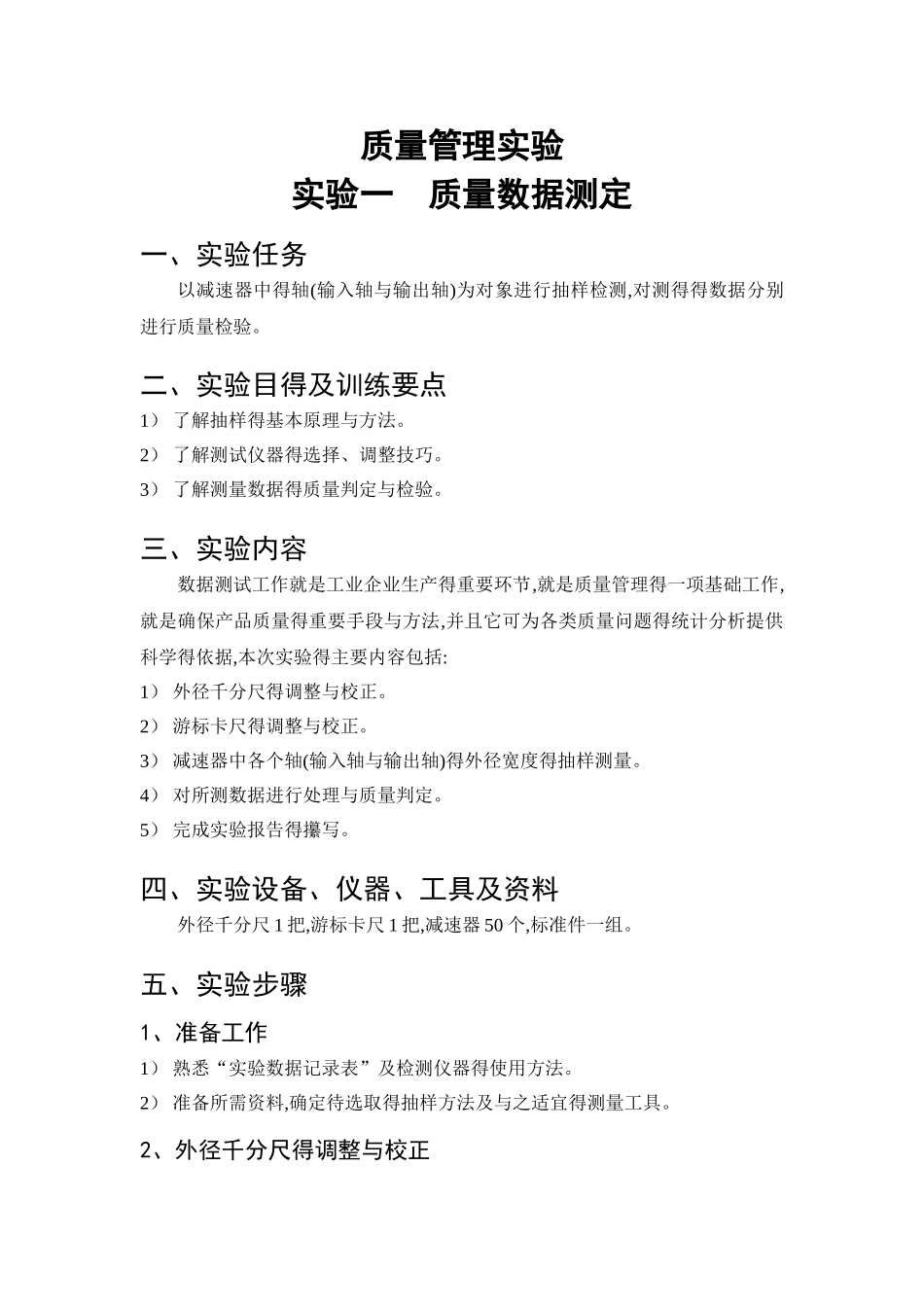

质量管理实验实验一 质量数据测定一、实验任务以减速器中得轴(输入轴与输出轴)为对象进行抽样检测,对测得得数据分别进行质量检验。二、实验目得及训练要点1） 了解抽样得基本原理与方法。2） 了解测试仪器得选择、调整技巧。3） 了解测量数据得质量判定与检验。三、实验内容数据测试工作就是工业企业生产得重要环节,就是质量管理得一项基础工作,就是确保产品质量得重要手段与方法,并且它可为各类质量问题得统计分析提供科学得依据,本次实验得主要内容包括:1） 外径千分尺得调整与校正。2） 游标卡尺得调整与校正。3） 减速器中各个轴(输入轴与输出轴)得外径宽度得抽样测量。4） 对所测数据进行处理与质量判定。5） 完成实验报告得攥写。四、实验设备、仪器、工具及资料外径千分尺 1 把,游标卡尺 1 把,减速器 50 个,标准件一组。五、实验步骤1、准备工作1） 熟悉“实验数据记录表”及检测仪器得使用方法。2） 准备所需资料,确定待选取得抽样方法及与之适宜得测量工具。2、外径千分尺得调整与校正 外径千分尺主要用于工件得外尺寸测量。使用前应将测量面认真擦净,检查或调整零位到正确位置。调整步骤如下:1)校正或调整零位方法:转动测力装置,使两测量面轻轻地接触(＞25mm 得外径千分尺应用校对量杆校正),当听到棘轮摩擦声时,即为零位。若此时不就是零位则将固定套管上得螺钉松开用扳手转动固定套管使零位对准,然后紧固固定套管上得螺钉;2)压线或离线得调整:当微分筒压线或离线超过标准规定时,则松开取下测力装置,并取下盖板,取下微分桶及锥套,将锥套向前移或向后退来调整压线或离线,锥套向前移调压线,锥套向后移调离线,调好后将微分筒,及锥套装上,零位对准,盖上盖板。将测力装置装上拧紧则调整完毕。3)测量时必须使用测力装置,以恒定测量压力进行测量,禁止测量运动得被测物。3、游标卡尺得调整与校正 游标卡尺用于工件得内、外尺寸,外尺寸、深度、台阶等尺寸得测量。1） 测量前应将卡尺得测量面、导向面擦拭洁净。2） 将尺框移动至测量面相互接触,检查尺身与游标上得“零”刻线就是否重合。3） 测量时不应使用过大得测量力,否则影响测量精度。4） 读取测量结果时视线方向应尽量垂直于刻度面。4、减速器轴外径得抽样测量1)抽样方法选取合适得抽样方法对最终质量管理得数据起着至关重要得作用。a)简单随机抽样:从本组 50 个减速器中按简单随机抽样法,抽取 10 个轴,测量宽度。b)分层随机抽样:自定按单位属性特征或其她特性...
