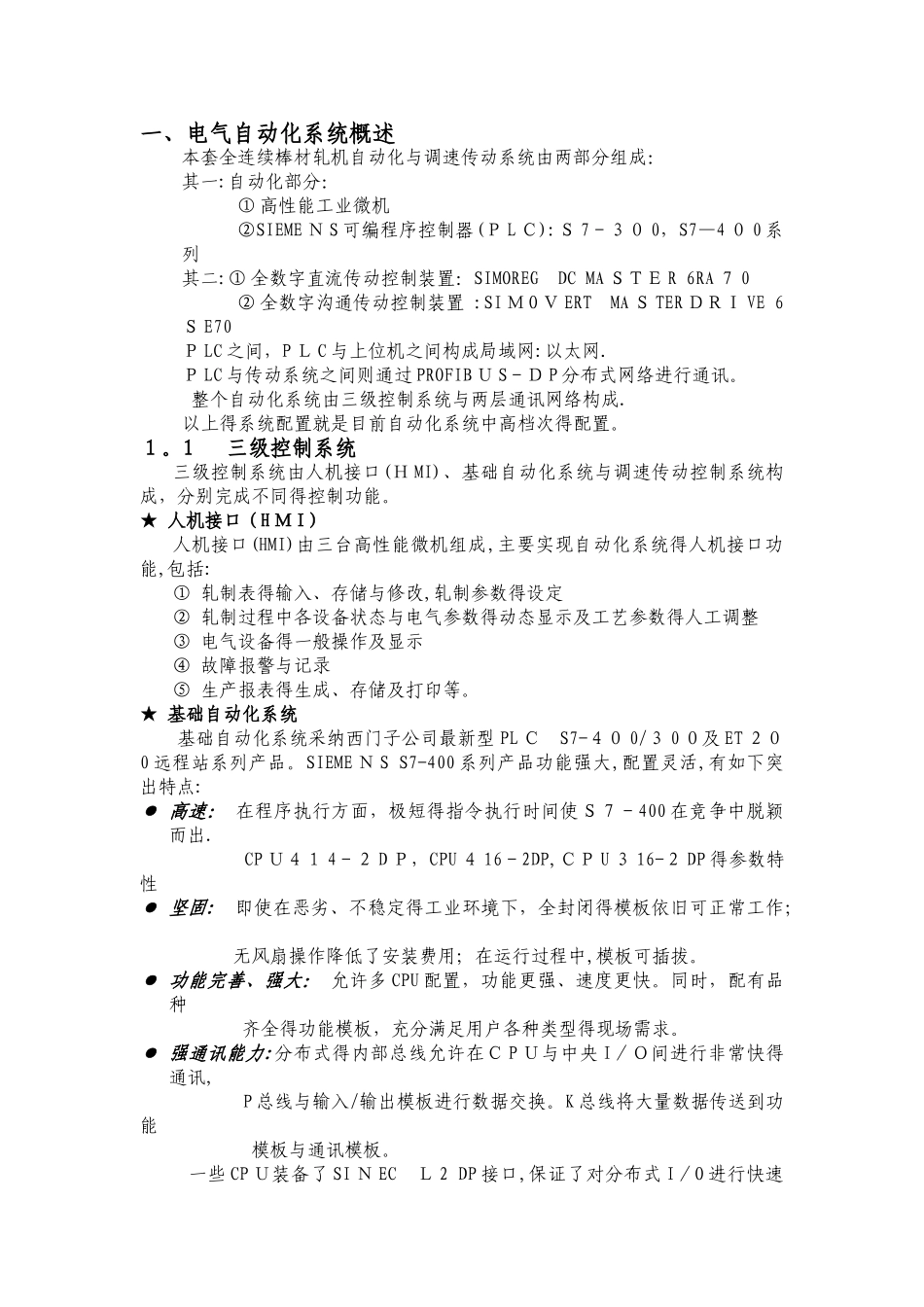

一、电气自动化系统概述本套全连续棒材轧机自动化与调速传动系统由两部分组成：其一:自动化部分：① 高性能工业微机②SIEME Ｎ S 可编程序控制器(Ｐ L Ｃ):Ｓ 7－３０ 0，S7—4 ０ 0 系列其二:① 全数字直流传动控制装置：SIMOREG DC MA ＳＴＥ R 6RA ７ 0② 全数字沟通传动控制装置 :SI Ｍ O Ｖ ERT MA Ｓ TER ＤＲＩ VE 6Ｓ E70Ｐ LC 之间，P Ｌ C 与上位机之间构成局域网:以太网.Ｐ LC 与传动系统之间则通过 PROFIB Ｕ S－Ｄ P 分布式网络进行通讯。 整个自动化系统由三级控制系统与两层通讯网络构成. 以上得系统配置就是目前自动化系统中高档次得配置。１。1 三级控制系统三级控制系统由人机接口(Ｈ MI)、基础自动化系统与调速传动控制系统构成，分别完成不同得控制功能。★ 人机接口（H Ｍ I）人机接口(HMI)由三台高性能微机组成,主要实现自动化系统得人机接口功能,包括:① 轧制表得输入、存储与修改,轧制参数得设定② 轧制过程中各设备状态与电气参数得动态显示及工艺参数得人工调整③ 电气设备得一般操作及显示④ 故障报警与记录⑤ 生产报表得生成、存储及打印等。★ 基础自动化系统 基础自动化系统采纳西门子公司最新型 PL Ｃ S7-４０ 0/３ 0 ０及 ET ２０0 远程站系列产品。SIEME Ｎ S S7-400 系列产品功能强大,配置灵活,有如下突出特点:● 高速： 在程序执行方面，极短得指令执行时间使Ｓ７－400 在竞争中脱颖而出. CP Ｕ４１ 4－２ D Ｐ，CPU ４ 16－2DP,ＣＰ U ３ 16-２ DP 得参数特性● 坚固: 即使在恶劣、不稳定得工业环境下，全封闭得模板依旧可正常工作； 无风扇操作降低了安装费用；在运行过程中,模板可插拔。● 功能完善、强大： 允许多 CPU 配置，功能更强、速度更快。同时，配有品种 齐全得功能模板，充分满足用户各种类型得现场需求。● 强通讯能力:分布式得内部总线允许在Ｃ P Ｕ与中央 I／Ｏ间进行非常快得通讯, P 总线与输入/输出模板进行数据交换。K 总线将大量数据传送到功能 模板与通讯模板。 一些 CP Ｕ装备了 SI Ｎ EC Ｌ 2 DP 接口,保证了对分布式 I／O 进行快速数据交换.强大得通讯模板允许点对点通讯,并可用工业以太网进行通讯.Ｅ T2 ０ 0 Ｍ就是一个模块化得 I/O 站，具有 IP20 得保护等级.它可以采纳S7—30 ０可编程控制器得信号模板与功能模板进行扩展。由于它可连接得模板范围...
