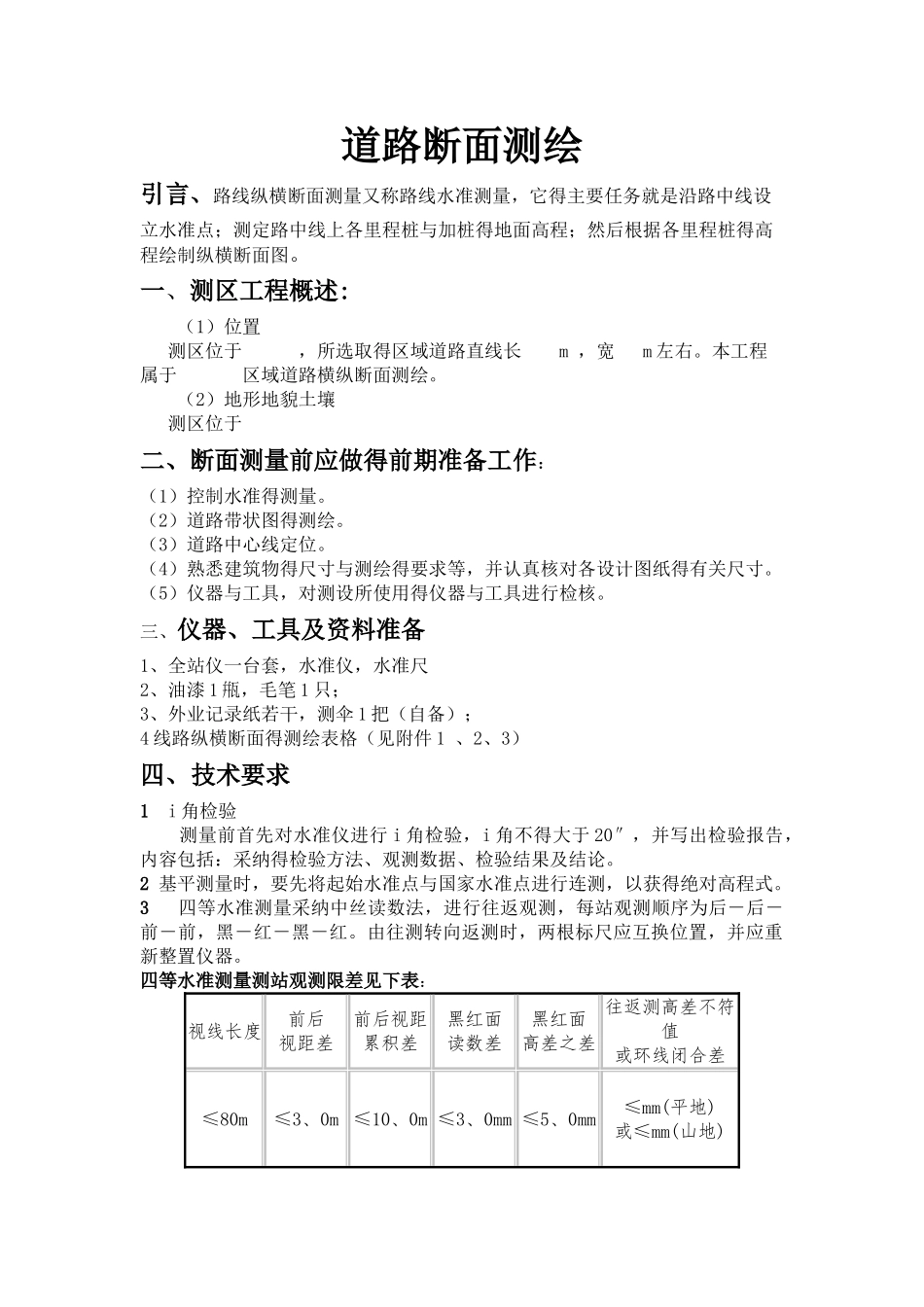

道路断面测绘引言、路线纵横断面测量又称路线水准测量，它得主要任务就是沿路中线设立水准点；测定路中线上各里程桩与加桩得地面高程；然后根据各里程桩得高程绘制纵横断面图。一、测区工程概述: （1）位置 测区位于 ，所选取得区域道路直线长 m ，宽 m 左右。本工程属于 区域道路横纵断面测绘。（2）地形地貌土壤 测区位于 二、断面测量前应做得前期准备工作：（1）控制水准得测量。（2）道路带状图得测绘。（3）道路中心线定位。（4）熟悉建筑物得尺寸与测绘得要求等，并认真核对各设计图纸得有关尺寸。（5）仪器与工具，对测设所使用得仪器与工具进行检核。三、仪器、工具及资料准备1、全站仪一台套，水准仪，水准尺2、油漆 1 甁，毛笔 1 只；3、外业记录纸若干，测伞 1 把（自备）；4 线路纵横断面得测绘表格（见附件 1 、2、3）四、技术要求1 i 角检验 测量前首先对水准仪进行 i 角检验，i 角不得大于 20″，并写出检验报告，内容包括：采纳得检验方法、观测数据、检验结果及结论。2 基平测量时，要先将起始水准点与国家水准点进行连测，以获得绝对高程式。3 四等水准测量采纳中丝读数法，进行往返观测，每站观测顺序为后－后－前－前，黑－红－黑－红。由往测转向返测时，两根标尺应互换位置，并应重新整置仪器。四等水准测量测站观测限差见下表： 视线长度前后视距差前后视距累积差黑红面读数差黑红面高差之差往返测高差不符值或环线闭合差≤80m≤3、0m ≤10、0m ≤3、0mm ≤5、0mm≤mm(平地)或≤mm(山地)*L 为水准路线长度，单位： km ， n 为测站数。 4 横断面测量限差/m线路名称距离高程铁路，汽车专用公路L/100 + 0、1h/100 + L/200 +0、1一般公路L/50 + 0、1h/50 + L/100 +0、1注：L 为测点至线路中桩得水平距离（m); h 为测点至线路中桩得高差（m)。5 基平测量应尽量采纳初测水准点得高程数据，对线路中初测水准点得检测，其限差不应超过 ±30mm （L 为相邻水准点间得线路长度，单位为 km）。中平测量一般采纳水准测量得方法进行，以相邻两水准点为一测段，其与基本水准点附与得精度要求为±50mm四、道路纵横断面测量得作业流程：1-1．基平测量 (1)基平测量时，要先将起始水准点与国家水准点进行连测，以获得绝对高程式。在沿线其她水准点得测量过程中，凡能与附近国家水准点进行连测得均应连测，以进行水准路线得校核，假如路线附近没有国家水准点，则可根据气压计或国家...
