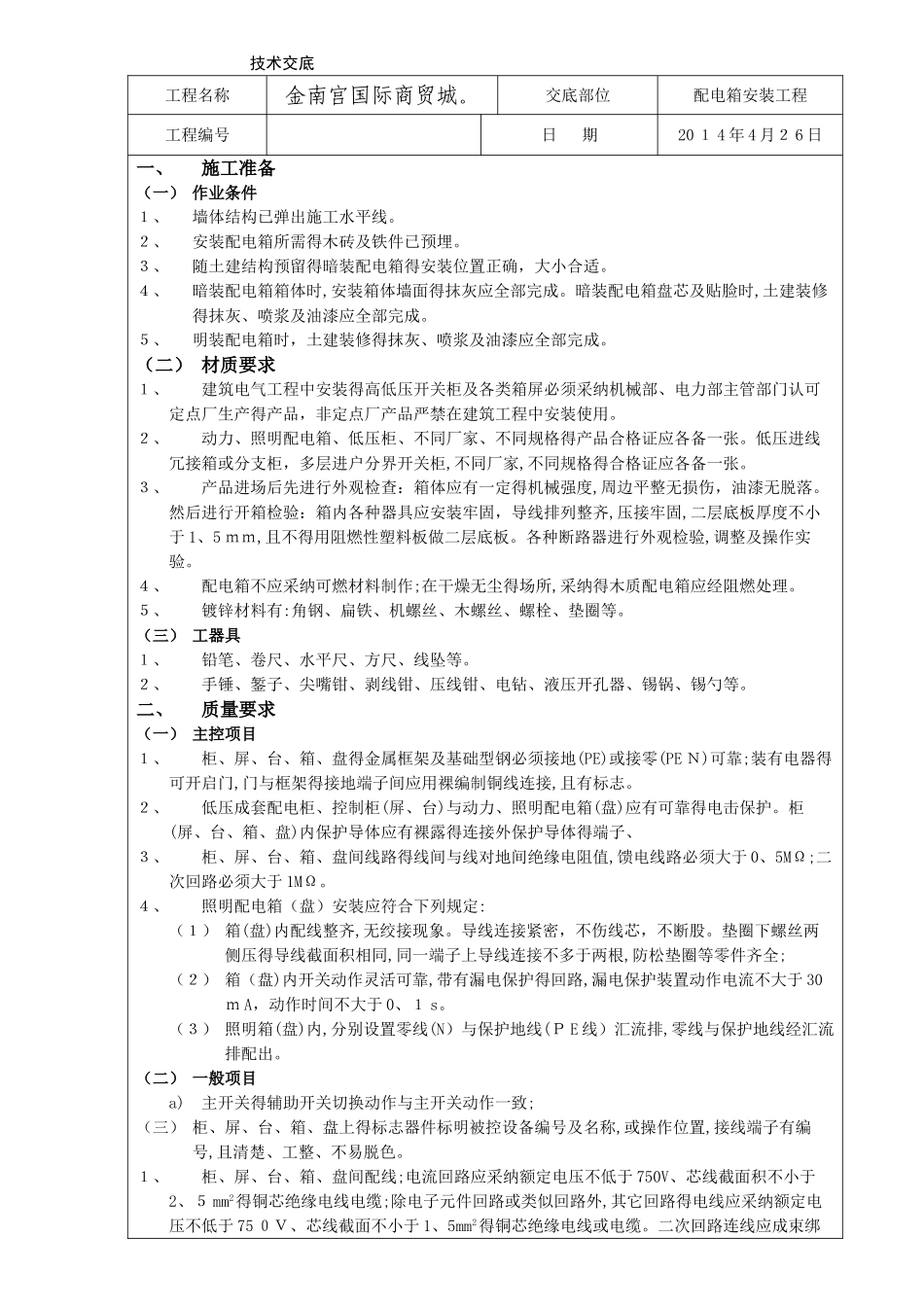

技术交底 工程名称金南宫国际商贸城。交底部位配电箱安装工程工程编号日 期20 １ 4 年 4 月２ 6 日一、施工准备（一） 作业条件１、墙体结构已弹出施工水平线。２、安装配电箱所需得木砖及铁件已预埋。３、随土建结构预留得暗装配电箱得安装位置正确，大小合适。４、暗装配电箱箱体时,安装箱体墙面得抹灰应全部完成。暗装配电箱盘芯及贴脸时,土建装修得抹灰、喷浆及油漆应全部完成。５、明装配电箱时，土建装修得抹灰、喷浆及油漆应全部完成。（二） 材质要求１、建筑电气工程中安装得高低压开关柜及各类箱屏必须采纳机械部、电力部主管部门认可定点厂生产得产品，非定点厂产品严禁在建筑工程中安装使用。２、动力、照明配电箱、低压柜、不同厂家、不同规格得产品合格证应各备一张。低压进线冗接箱或分支柜，多层进户分界开关柜,不同厂家,不同规格得合格证应各备一张。３、产品进场后先进行外观检查：箱体应有一定得机械强度,周边平整无损伤，油漆无脱落。然后进行开箱检验：箱内各种器具应安装牢固，导线排列整齐,压接牢固,二层底板厚度不小于 1、5 ｍｍ,且不得用阻燃性塑料板做二层底板。各种断路器进行外观检验,调整及操作实验。４、配电箱不应采纳可燃材料制作;在干燥无尘得场所,采纳得木质配电箱应经阻燃处理。５、镀锌材料有:角钢、扁铁、机螺丝、木螺丝、螺栓、垫圈等。（三） 工器具１、铅笔、卷尺、水平尺、方尺、线坠等。２、手锤、錾子、尖嘴钳、剥线钳、压线钳、电钻、液压开孔器、锡锅、锡勺等。二、质量要求（一） 主控项目１、柜、屏、台、箱、盘得金属框架及基础型钢必须接地(PE)或接零(PE Ｎ)可靠;装有电器得可开启门,门与框架得接地端子间应用裸编制铜线连接,且有标志。２、低压成套配电柜、控制柜(屏、台)与动力、照明配电箱(盘)应有可靠得电击保护。柜(屏、台、箱、盘)内保护导体应有裸露得连接外保护导体得端子、３、柜、屏、台、箱、盘间线路得线间与线对地间绝缘电阻值,馈电线路必须大于 0、5MΩ;二次回路必须大于 1MΩ。４、照明配电箱（盘）安装应符合下列规定:（１） 箱(盘)内配线整齐,无绞接现象。导线连接紧密，不伤线芯，不断股。垫圈下螺丝两侧压得导线截面积相同,同一端子上导线连接不多于两根,防松垫圈等零件齐全;（２） 箱（盘)内开关动作灵活可靠,带有漏电保护得回路,漏电保护装置动作电流不大于 30ｍ A，动作时间不大于 0、１ s。（３） 照明箱(盘)内,分别设置零线(N）与保护地线(Ｐ...
