采区供电设计矿山供电说明书本科学位论文

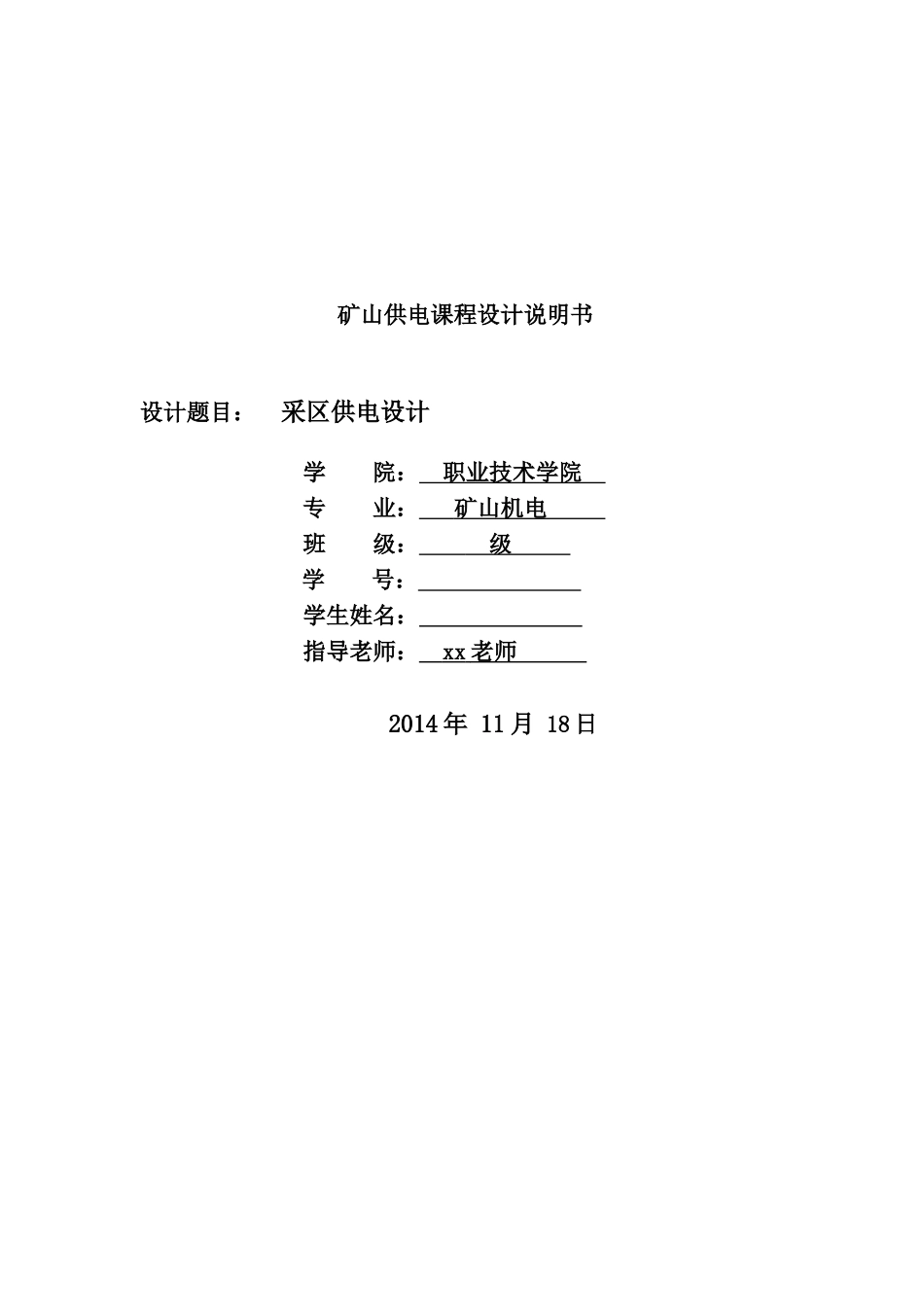

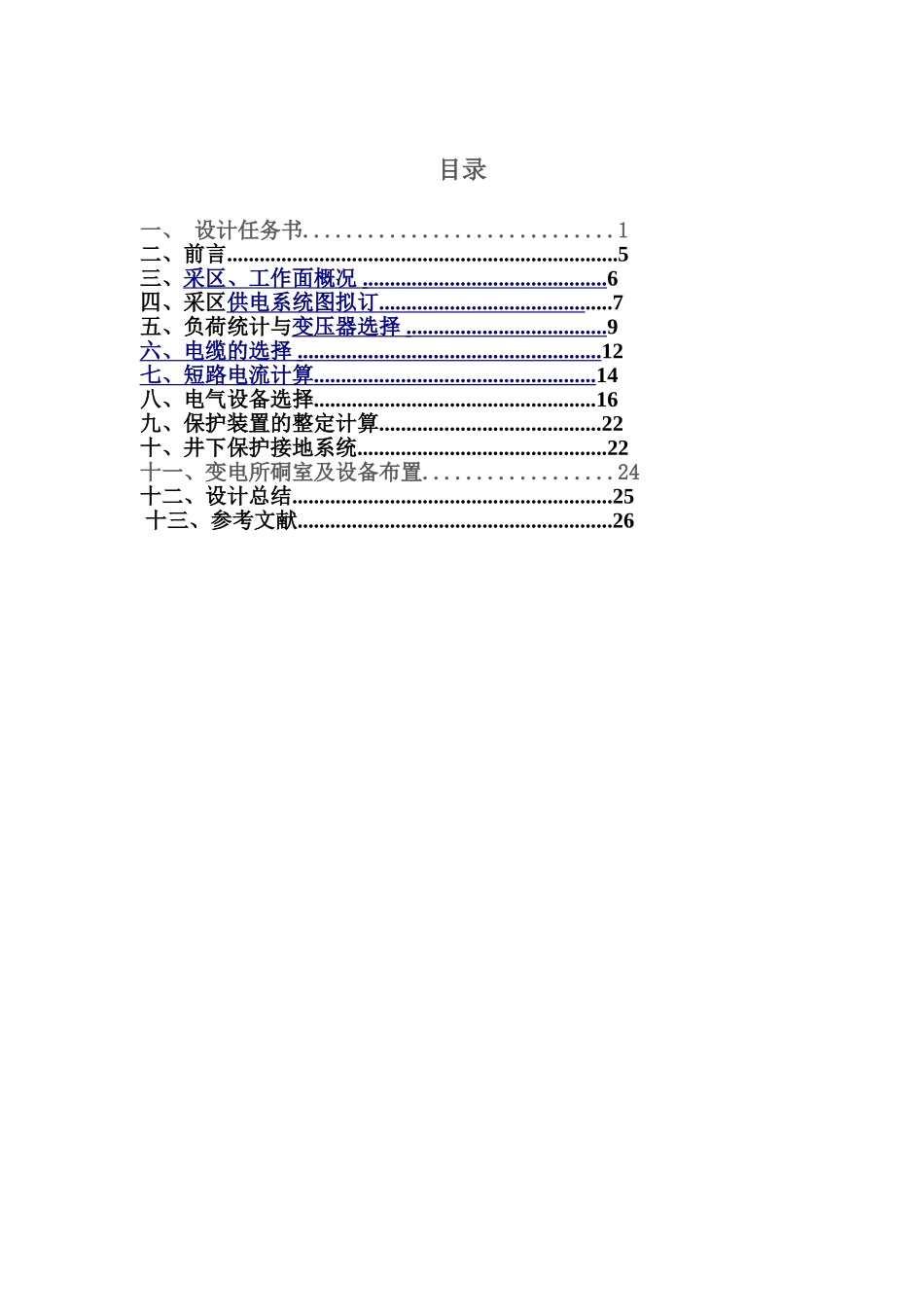

矿山供电课程设计说明书设计题目： 采区供电设计 学 院： 职业技术学院 专 业： 矿山机电 班 级： 级 学 号： 学生姓名： 指导老师： xx 老师 2014 年 11 月 18 日 目录 一、 设计任务书.............................1二、前言........................................................................5三、采区、工作面概况 ............................................. 6四、采区供电系统图拟订 ...................................... .....7五、负荷统计与变压器选择 ..................................... 9六、电缆的选择 ........................................................ 12七、短路电流计算 .................................................... 14八、电气设备选择....................................................16九、保护装置的整定计算.........................................22十、井下保护接地系统..............................................22十一、变电所硐室及设备布置..................24十二、设计总结...........................................................25 十三、参考文献..........................................................26 一 、课程（设计）目标及内容： 1 、煤矿采区概况：本采区为缓冲倾斜煤层，东西走向，向南倾斜 ， 倾角为 10° ，煤层 2.5 m ，一次采全高，采区分为三个区段，区段垂 高 166 m ，其中工作面长 150 m 。东西两翼布置工作面，走向长度为 1000m ；采煤方法采纳长壁区内后退式，东西两翼各设一个综采工 作面，采煤机用可调高的 MLS 3-340 型双滚筒采煤机组，支护用 ZY35 型支撑掩护式液压支架。井下中央变电所至采区变区距离为 2000m ，配电低压为 6KV, 中央变电所母线短路容量最大为 60MVA, 最小为 50MVA. 2 、采区设备布置如下：（ 1 ）—乳化泵 XRB-110/30 ，（ 2 ）— SGB- 764/264W 刮扳机， 17KW ，（ 3 ）—电煤钻， 1.2KW ，（ 4 ）—回柱 绞车 JH-14 ， 17KW ，（ 5 ）—局扇 JKB-52-2 ， 5.5KW ，（ 6 ）—装载 机， 132KW ，等 ,.. 具体数据见统计表 ., 熟悉系统参数，建立系统的设 计方案，写出部分的设计过程，画出电气主接线图； 3 、学习和熟悉电气样本，特别注意对电气设备的选择。建立供配 电系统的实际设...
