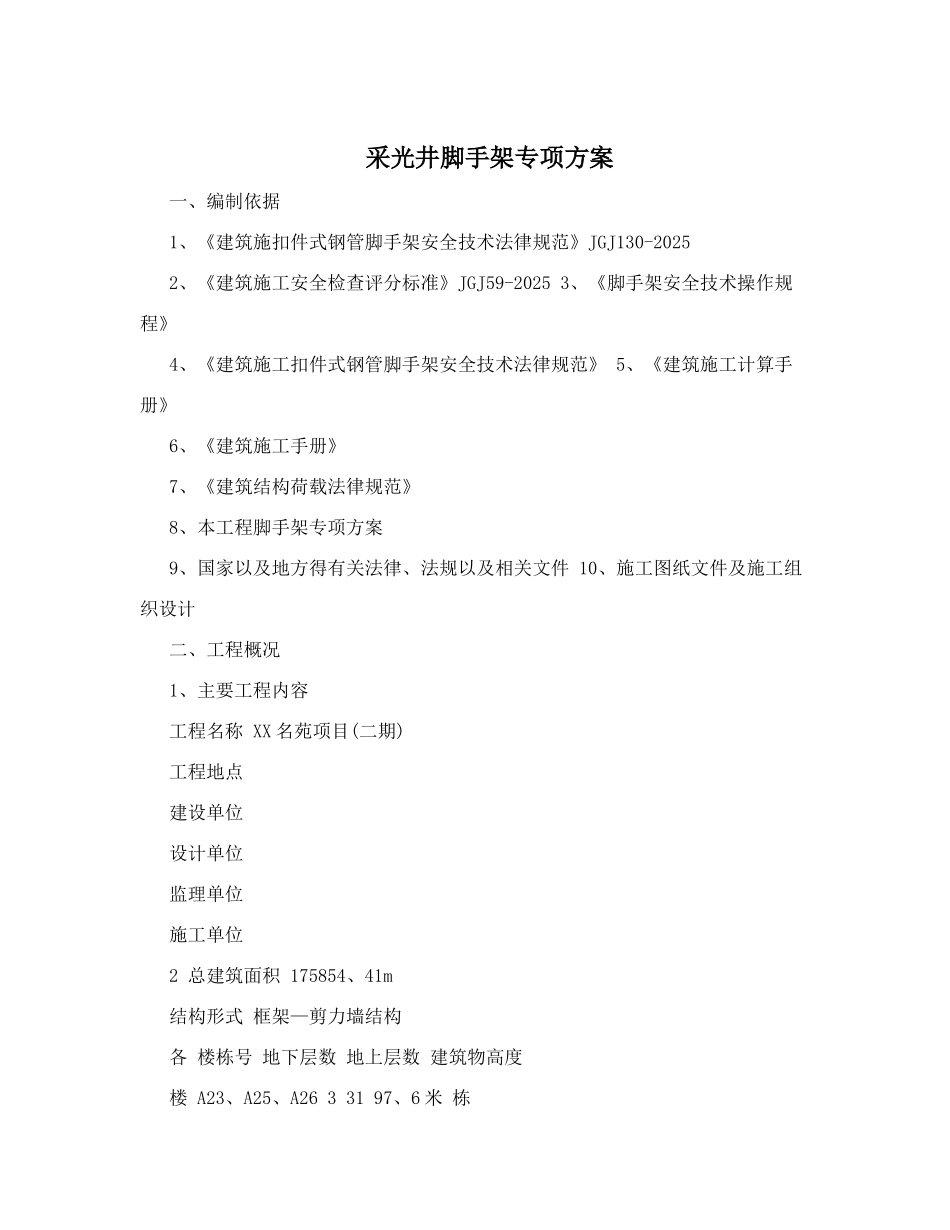

采光井脚手架专项方案

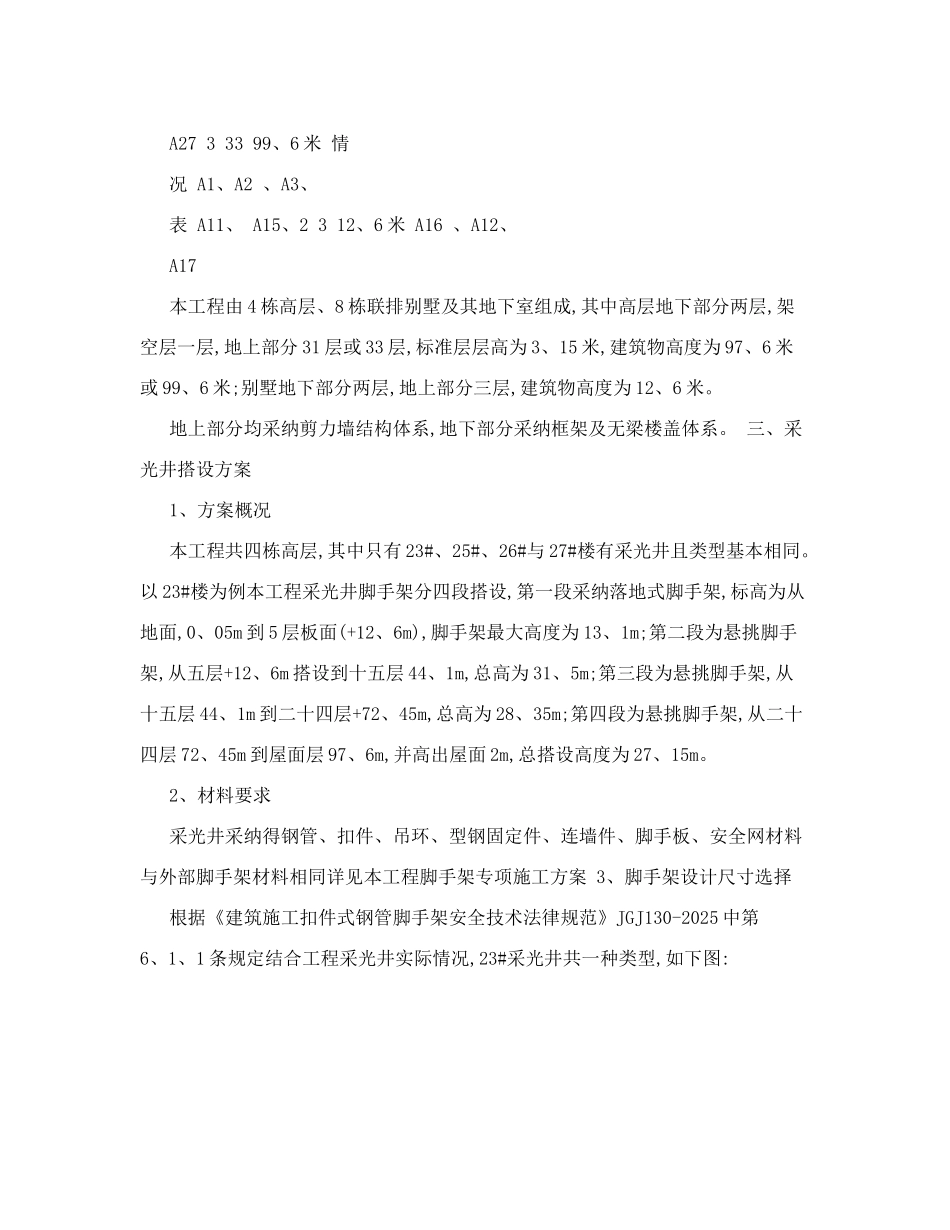

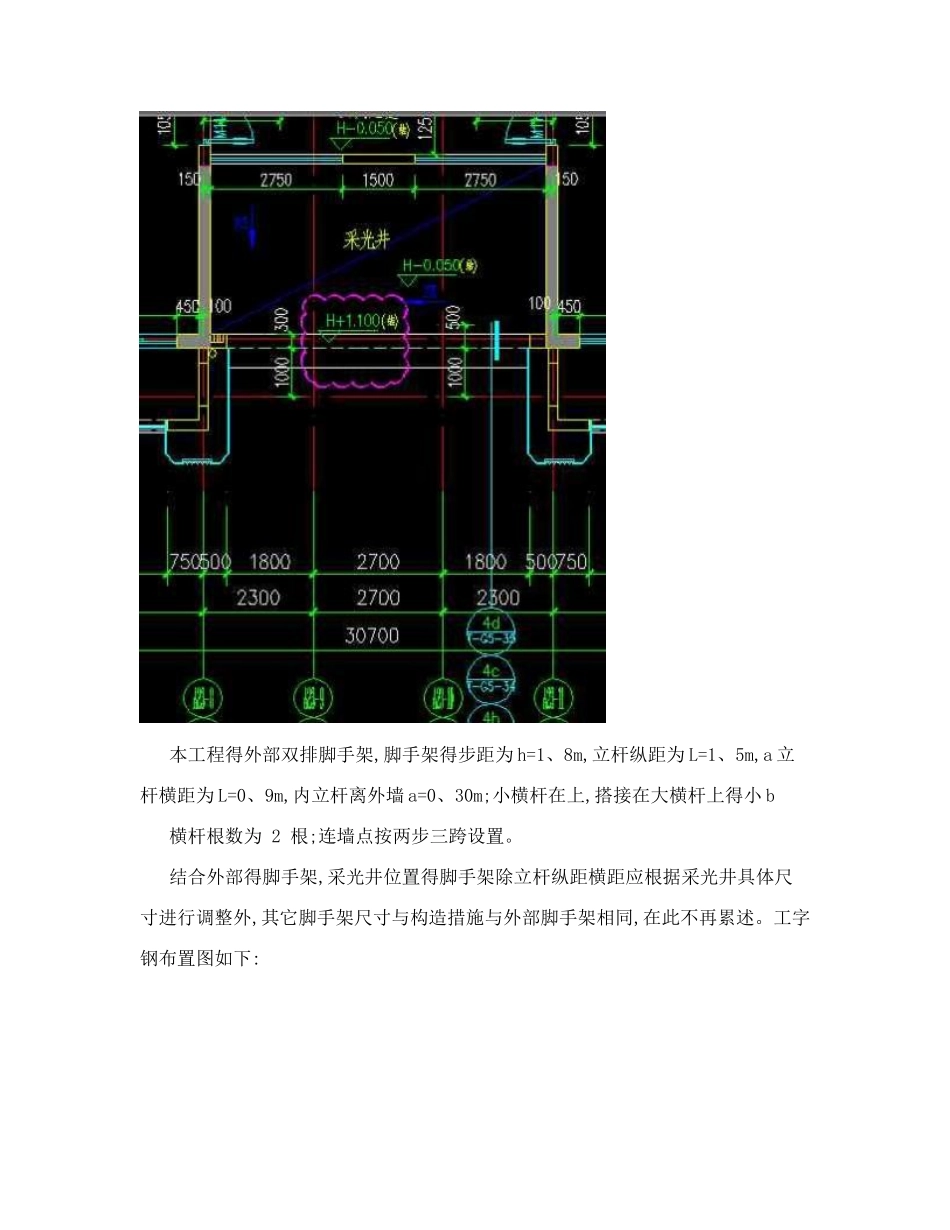

采光井脚手架专项方案一、编制依据 1、《建筑施扣件式钢管脚手架安全技术法律规范》JGJ130-2025 2、《建筑施工安全检查评分标准》JGJ59-2025 3、《脚手架安全技术操作规程》 4、《建筑施工扣件式钢管脚手架安全技术法律规范》 5、《建筑施工计算手册》 6、《建筑施工手册》 7、《建筑结构荷载法律规范》 8、本工程脚手架专项方案 9、国家以及地方得有关法律、法规以及相关文件 10、施工图纸文件及施工组织设计 二、工程概况 1、主要工程内容 工程名称 XX 名苑项目(二期) 工程地点 建设单位 设计单位 监理单位 施工单位 2 总建筑面积 175854、41m结构形式 框架—剪力墙结构 各 楼栋号 地下层数 地上层数 建筑物高度 楼 A23、A25、A26 3 31 97、6 米 栋 A27 3 33 99、6 米 情 况 A1、A2 、A3、表 A11、 A15、2 3 12、6 米 A16 、A12、A17 本工程由 4 栋高层、8 栋联排别墅及其地下室组成,其中高层地下部分两层,架空层一层,地上部分 31 层或 33 层,标准层层高为 3、15 米,建筑物高度为 97、6 米或 99、6 米;别墅地下部分两层,地上部分三层,建筑物高度为 12、6 米。 地上部分均采纳剪力墙结构体系,地下部分采纳框架及无梁楼盖体系。 三、采光井搭设方案 1、方案概况 本工程共四栋高层,其中只有 23#、25#、26#与 27#楼有采光井且类型基本相同。以 23#楼为例本工程采光井脚手架分四段搭设,第一段采纳落地式脚手架,标高为从地面,0、05m 到 5 层板面(+12、6m),脚手架最大高度为 13、1m;第二段为悬挑脚手架,从五层+12、6m 搭设到十五层 44、1m,总高为 31、5m;第三段为悬挑脚手架,从十五层 44、1m 到二十四层+72、45m,总高为 28、35m;第四段为悬挑脚手架,从二十四层 72、45m 到屋面层 97、6m,并高出屋面 2m,总搭设高度为 27、15m。 2、材料要求 采光井采纳得钢管、扣件、吊环、型钢固定件、连墙件、脚手板、安全网材料与外部脚手架材料相同详见本工程脚手架专项施工方案 3、脚手架设计尺寸选择 根据《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-2025 中第6、1、1 条规定结合工程采光井实际情况,23#采光井共一种类型,如下图: 本工程得外部双排脚手架,脚手架得步距为 h=1、8m,立杆纵距为 L=1、5m,a 立杆横距为 L=0、9m,内立杆离外墙 a=0、30m;小横杆在上,搭接在大横杆上得小 b横杆根数为 2 根;连墙点按两步三跨设置。 结合外部得脚手架,采...
