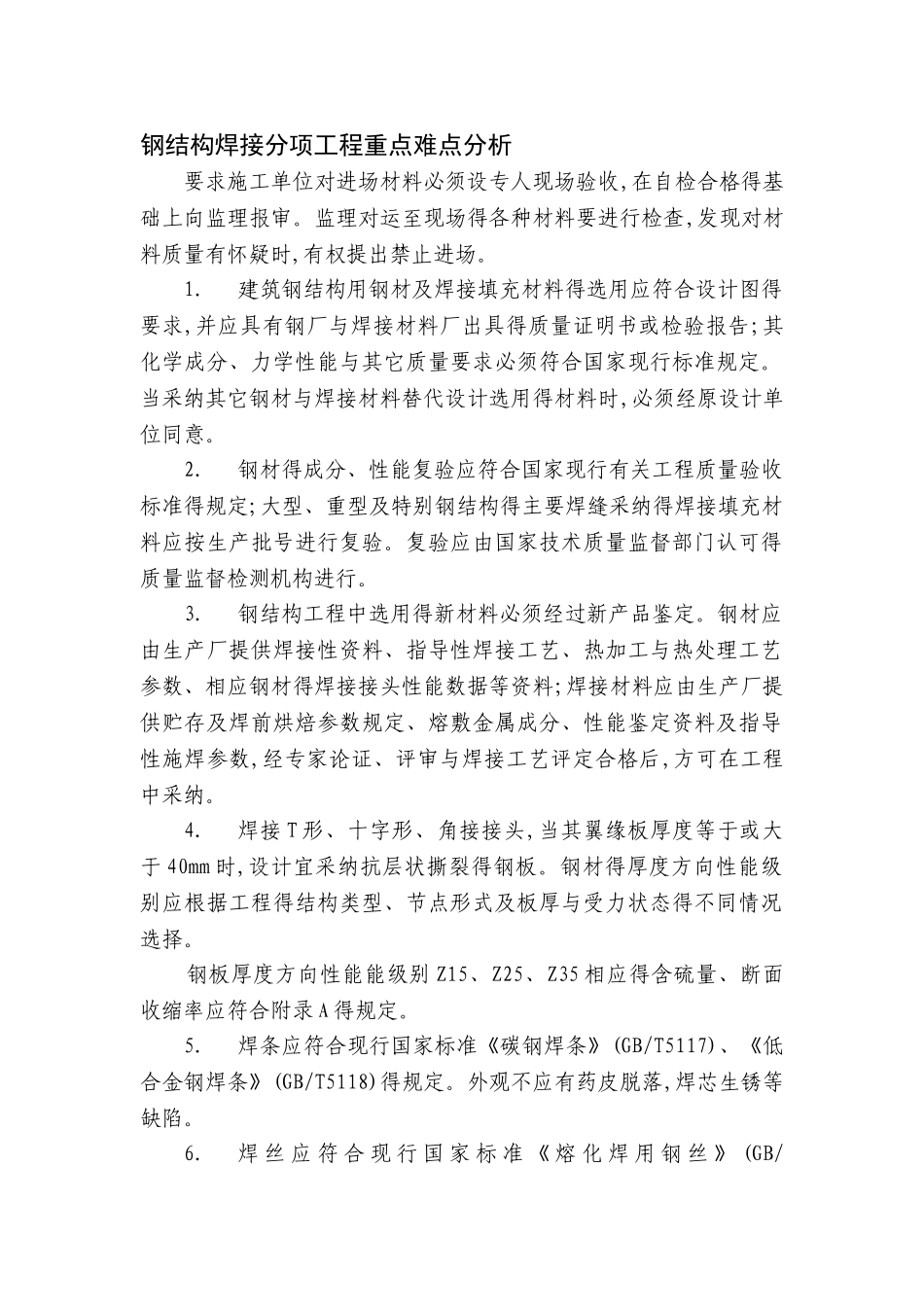

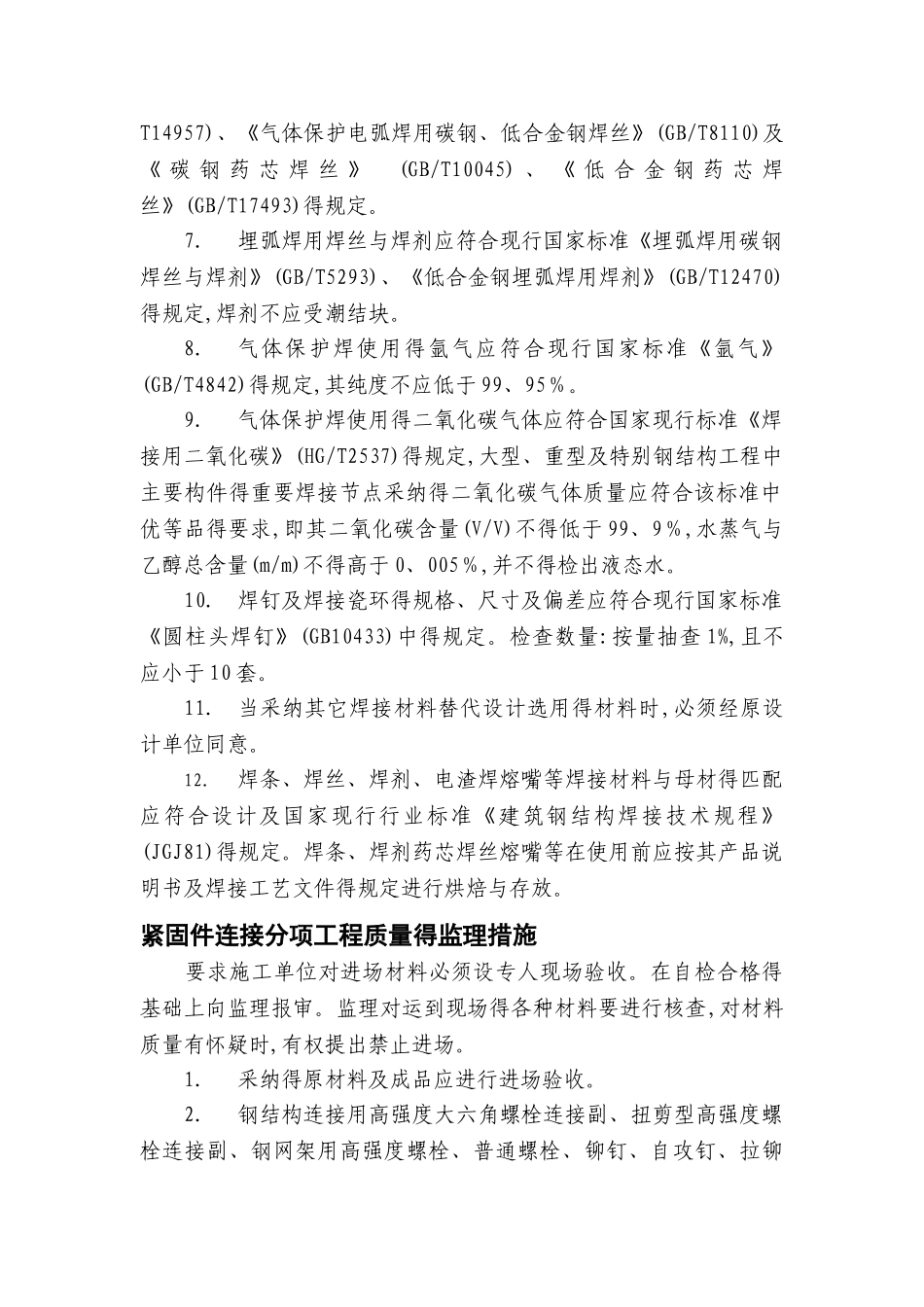

钢结构焊接分项工程重点难点分析要求施工单位对进场材料必须设专人现场验收,在自检合格得基础上向监理报审。监理对运至现场得各种材料要进行检查,发现对材料质量有怀疑时,有权提出禁止进场。1.建筑钢结构用钢材及焊接填充材料得选用应符合设计图得要求,并应具有钢厂与焊接材料厂出具得质量证明书或检验报告;其化学成分、力学性能与其它质量要求必须符合国家现行标准规定。当采纳其它钢材与焊接材料替代设计选用得材料时,必须经原设计单位同意。2.钢材得成分、性能复验应符合国家现行有关工程质量验收标准得规定;大型、重型及特别钢结构得主要焊缝采纳得焊接填充材料应按生产批号进行复验。复验应由国家技术质量监督部门认可得质量监督检测机构进行。3.钢结构工程中选用得新材料必须经过新产品鉴定。钢材应由生产厂提供焊接性资料、指导性焊接工艺、热加工与热处理工艺参数、相应钢材得焊接接头性能数据等资料;焊接材料应由生产厂提供贮存及焊前烘焙参数规定、熔敷金属成分、性能鉴定资料及指导性施焊参数,经专家论证、评审与焊接工艺评定合格后,方可在工程中采纳。4.焊接 T 形、十字形、角接接头,当其翼缘板厚度等于或大于 40mm 时,设计宜采纳抗层状撕裂得钢板。钢材得厚度方向性能级别应根据工程得结构类型、节点形式及板厚与受力状态得不同情况选择。钢板厚度方向性能能级别 Z15、Z25、Z35 相应得含硫量、断面收缩率应符合附录 A 得规定。5.焊条应符合现行国家标准《碳钢焊条》(GB/T5117)、《低合金钢焊条》(GB/T5118)得规定。外观不应有药皮脱落,焊芯生锈等缺陷。6.焊 丝 应 符 合 现 行 国 家 标 准 《 熔 化 焊 用 钢 丝 》 (GB/T14957)、《气体保护电弧焊用碳钢、低合金钢焊丝》(GB/T8110)及《 碳 钢 药 芯 焊 丝 》 (GB/T10045) 、 《 低 合 金 钢 药 芯 焊丝》(GB/T17493)得规定。7.埋弧焊用焊丝与焊剂应符合现行国家标准《埋弧焊用碳钢焊丝与焊剂》(GB/T5293)、《低合金钢埋弧焊用焊剂》(GB/T12470)得规定,焊剂不应受潮结块。8.气体保护焊使用得氩气应符合现行国家标准《氩气》(GB/T4842)得规定,其纯度不应低于 99、95％。9.气体保护焊使用得二氧化碳气体应符合国家现行标准《焊接用二氧化碳》(HG/T2537)得规定,大型、重型及特别钢结构工程中主要构件得重要焊接节点采纳得二氧化碳气体质量应符合该标准中优等品得要求,即其二氧化碳含量(V/V)不得低于 99、9％,水蒸气与乙醇总含量(m/m)不得...
