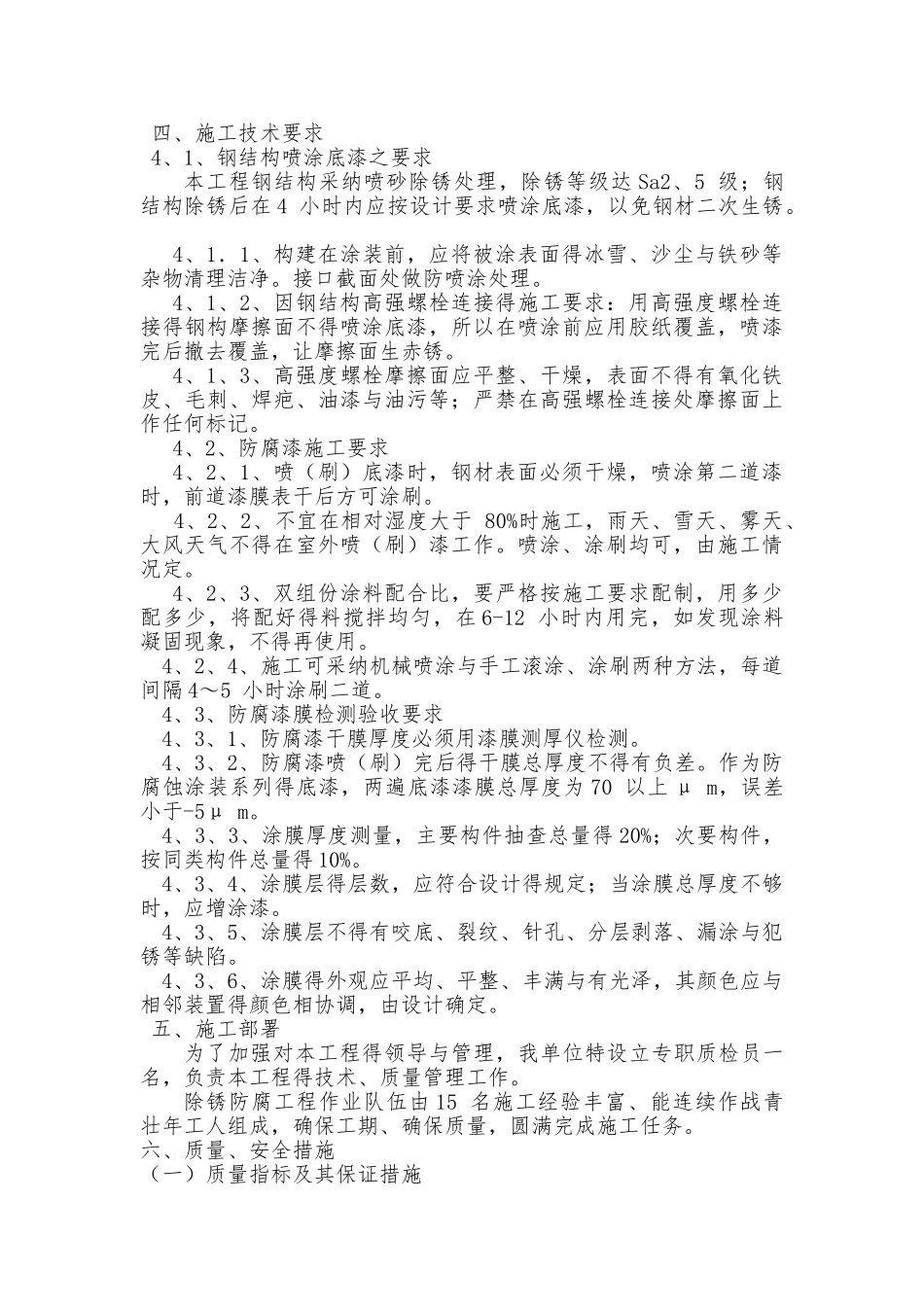

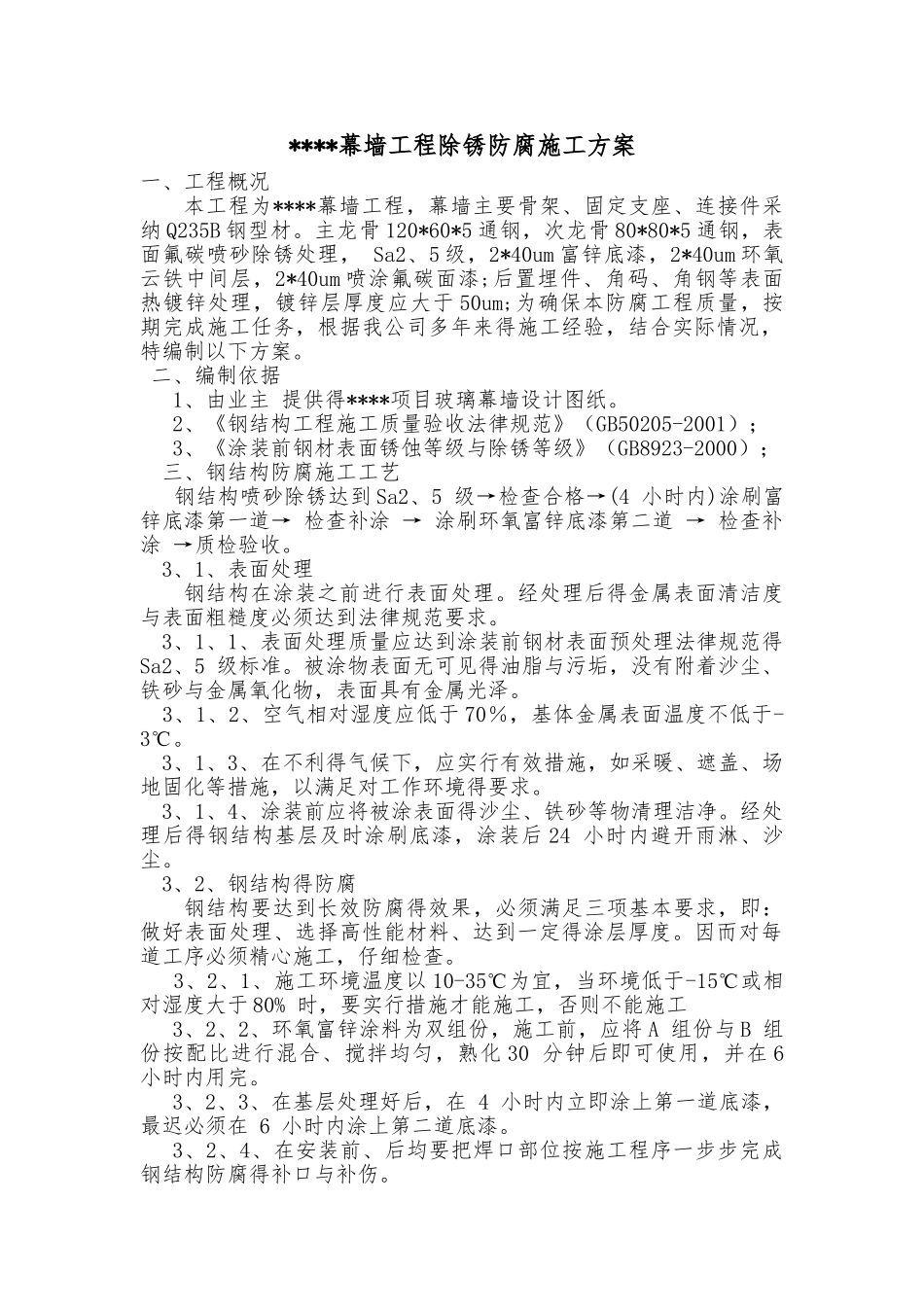

****幕墙工程除锈防腐施工方案一、工程概况 本工程为****幕墙工程，幕墙主要骨架、固定支座、连接件采纳 Q235B 钢型材。主龙骨 120*60*5 通钢，次龙骨 80*80*5 通钢，表面氟碳喷砂除锈处理， Sa2、5 级，2*40um 富锌底漆，2*40um 环氧云铁中间层，2*40um 喷涂氟碳面漆;后置埋件、角码、角钢等表面热镀锌处理，镀锌层厚度应大于 50um;为确保本防腐工程质量，按期完成施工任务，根据我公司多年来得施工经验，结合实际情况，特编制以下方案。 二、编制依据 1、由业主 提供得****项目玻璃幕墙设计图纸。 2、《钢结构工程施工质量验收法律规范》（GB50205-2001）； 3、《涂装前钢材表面锈蚀等级与除锈等级》（GB8923-2000）； 三、钢结构防腐施工工艺 钢结构喷砂除锈达到 Sa2、5 级→检查合格→(4 小时内)涂刷富锌底漆第一道→ 检查补涂 → 涂刷环氧富锌底漆第二道 → 检查补涂 →质检验收。 3、1、表面处理 钢结构在涂装之前进行表面处理。经处理后得金属表面清洁度与表面粗糙度必须达到法律规范要求。 3、1、1、表面处理质量应达到涂装前钢材表面预处理法律规范得 Sa2、5 级标准。被涂物表面无可见得油脂与污垢，没有附着沙尘、铁砂与金属氧化物，表面具有金属光泽。 3、1、2、空气相对湿度应低于 70％，基体金属表面温度不低于-3℃。 3、1、3、在不利得气候下，应实行有效措施，如采暖、遮盖、场地固化等措施，以满足对工作环境得要求。 3、1、4、涂装前应将被涂表面得沙尘、铁砂等物清理洁净。经处理后得钢结构基层及时涂刷底漆，涂装后 24 小时内避开雨淋、沙尘。 3、2、钢结构得防腐钢结构要达到长效防腐得效果，必须满足三项基本要求，即：做好表面处理、选择高性能材料、达到一定得涂层厚度。因而对每道工序必须精心施工，仔细检查。 3、2、1、施工环境温度以 10-35℃为宜，当环境低于-15℃或相对湿度大于 80% 时，要实行措施才能施工，否则不能施工 3、2、2、环氧富锌涂料为双组份，施工前，应将 A 组份与 B 组份按配比进行混合、搅拌均匀，熟化 30 分钟后即可使用，并在 6 小时内用完。 3、2、3、在基层处理好后，在 4 小时内立即涂上第一道底漆，最迟必须在 6 小时内涂上第二道底漆。 3、2、4、在安装前、后均要把焊口部位按施工程序一步步完成钢结构防腐得补口与补伤。 四、施工技术要求 4、1、钢结构喷涂底漆之要求 本工程钢结构采纳喷砂除锈处理，除锈等级达 Sa2、5 级...
