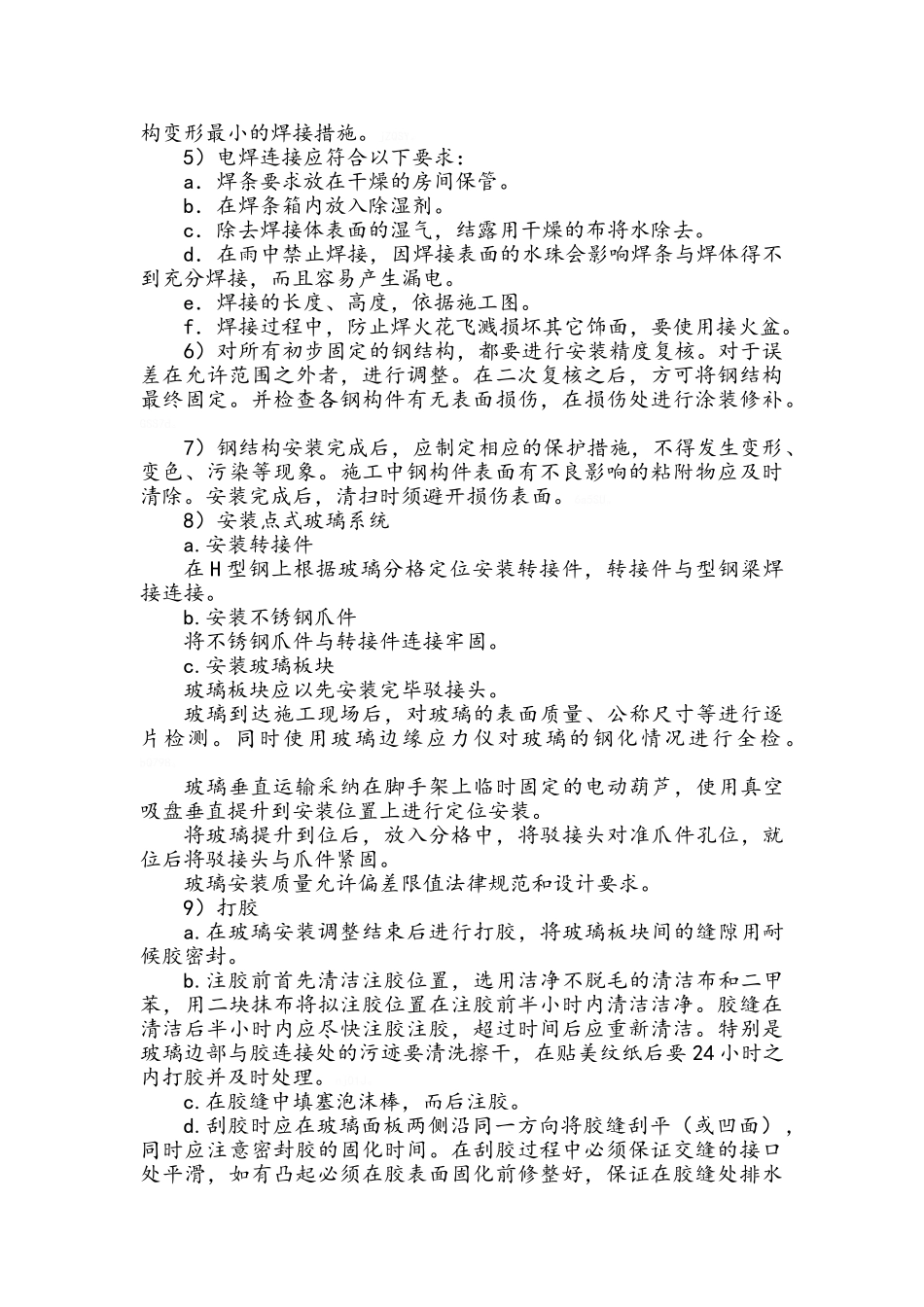

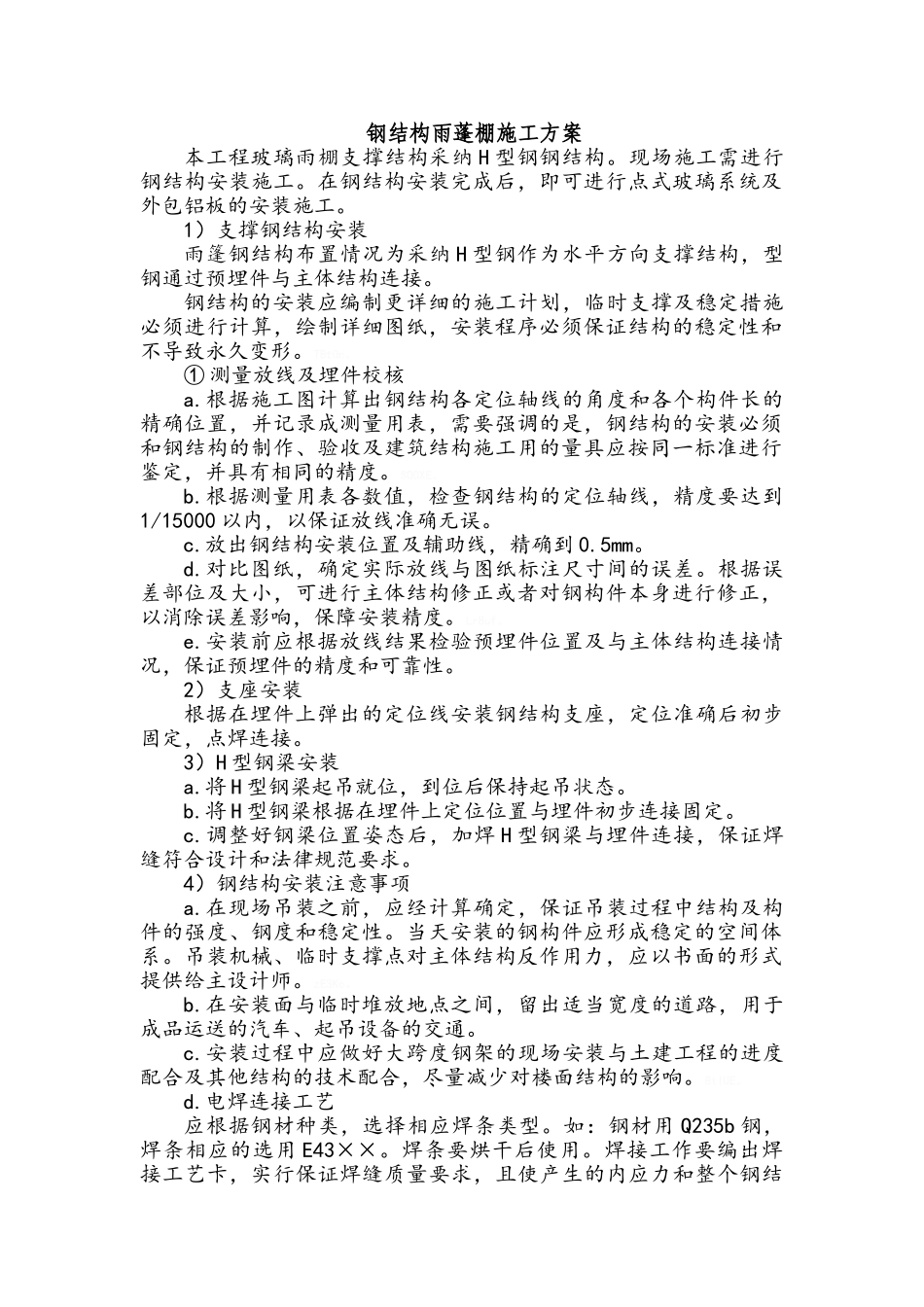

钢结构雨蓬棚施工方案本工程玻璃雨棚支撑结构采纳 H 型钢钢结构。现场施工需进行钢结构安装施工。在钢结构安装完成后，即可进行点式玻璃系统及外包铝板的安装施工。1）支撑钢结构安装雨篷钢结构布置情况为采纳 H 型钢作为水平方向支撑结构，型钢通过预埋件与主体结构连接。钢结构的安装应编制更详细的施工计划，临时支撑及稳定措施必须进行计算，绘制详细图纸，安装程序必须保证结构的稳定性和不导致永久变形。TBtOn。① 测量放线及埋件校核a.根据施工图计算出钢结构各定位轴线的角度和各个构件长的精确位置，并记录成测量用表，需要强调的是，钢结构的安装必须和钢结构的制作、验收及建筑结构施工用的量具应按同一标准进行鉴定，并具有相同的精度。SO0XE。b.根据测量用表各数值，检查钢结构的定位轴线，精度要达到1/15000 以内，以保证放线准确无误。c.放出钢结构安装位置及辅助线，精确到 0.5mm。d.对比图纸，确定实际放线与图纸标注尺寸间的误差。根据误差部位及大小，可进行主体结构修正或者对钢构件本身进行修正，以消除误差影响，保障安装精度。Lr8uf。e.安装前应根据放线结果检验预埋件位置及与主体结构连接情况，保证预埋件的精度和可靠性。2）支座安装根据在埋件上弹出的定位线安装钢结构支座，定位准确后初步固定，点焊连接。3）H 型钢梁安装a.将 H 型钢梁起吊就位，到位后保持起吊状态。b.将 H 型钢梁根据在埋件上定位位置与埋件初步连接固定。c.调整好钢梁位置姿态后，加焊 H 型钢梁与埋件连接，保证焊缝符合设计和法律规范要求。4）钢结构安装注意事项a.在现场吊装之前，应经计算确定，保证吊装过程中结构及构件的强度、钢度和稳定性。当天安装的钢构件应形成稳定的空间体系。吊装机械、临时支撑点对主体结构反作用力，应以书面的形式提供给主设计师。zE3Ko。b.在安装面与临时堆放地点之间，留出适当宽度的道路，用于成品运送的汽车、起吊设备的交通。c.安装过程中应做好大跨度钢架的现场安装与土建工程的进度配合及其他结构的技术配合，尽量减少对楼面结构的影响。8tlUE。d.电焊连接工艺应根据钢材种类，选择相应焊条类型。如：钢材用 Q235b 钢，焊条相应的选用 E43××。焊条要烘干后使用。焊接工作要编出焊接工艺卡，实行保证焊缝质量要求，且使产生的内应力和整个钢结构变形最小的焊接措施。jZQSY。5）电焊连接应符合以下要求：a．焊条要求放在干燥的房间保管。b．在焊条箱内放入除湿剂。c．除去焊接体表面的湿...
