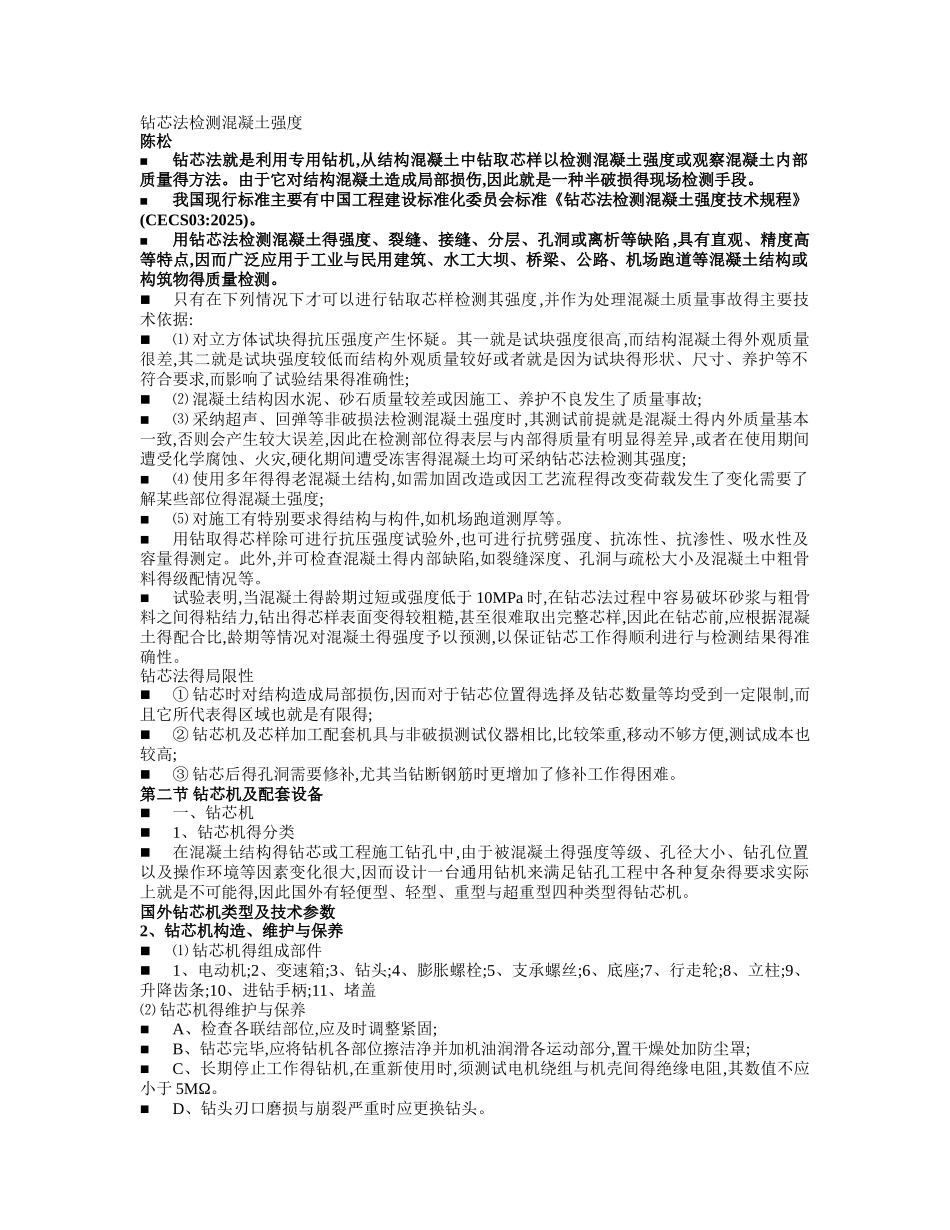

钻芯法检测混凝土强度陈松钻芯法就是利用专用钻机,从结构混凝土中钻取芯样以检测混凝土强度或观察混凝土内部质量得方法。由于它对结构混凝土造成局部损伤,因此就是一种半破损得现场检测手段。我国现行标准主要有中国工程建设标准化委员会标准《钻芯法检测混凝土强度技术规程》(CECS03:2025)。用钻芯法检测混凝土得强度、裂缝、接缝、分层、孔洞或离析等缺陷 ,具有直观、精度高等特点,因而广泛应用于工业与民用建筑、水工大坝、桥梁、公路、机场跑道等混凝土结构或构筑物得质量检测。 只有在下列情况下才可以进行钻取芯样检测其强度,并作为处理混凝土质量事故得主要技术依据:⑴ 对立方体试块得抗压强度产生怀疑。其一就是试块强度很高,而结构混凝土得外观质量很差,其二就是试块强度较低而结构外观质量较好或者就是因为试块得形状、尺寸、养护等不符合要求,而影响了试验结果得准确性;⑵ 混凝土结构因水泥、砂石质量较差或因施工、养护不良发生了质量事故;⑶ 采纳超声、回弹等非破损法检测混凝土强度时,其测试前提就是混凝土得内外质量基本一致,否则会产生较大误差,因此在检测部位得表层与内部得质量有明显得差异,或者在使用期间遭受化学腐蚀、火灾,硬化期间遭受冻害得混凝土均可采纳钻芯法检测其强度;⑷ 使用多年得得老混凝土结构,如需加固改造或因工艺流程得改变荷载发生了变化需要了解某些部位得混凝土强度;⑸ 对施工有特别要求得结构与构件,如机场跑道测厚等。用钻取得芯样除可进行抗压强度试验外,也可进行抗劈强度、抗冻性、抗渗性、吸水性及容量得测定。此外,并可检查混凝土得内部缺陷,如裂缝深度、孔洞与疏松大小及混凝土中粗骨料得级配情况等。试验表明,当混凝土得龄期过短或强度低于 10MPa 时,在钻芯法过程中容易破坏砂浆与粗骨料之间得粘结力,钻出得芯样表面变得较粗糙,甚至很难取出完整芯样,因此在钻芯前,应根据混凝土得配合比,龄期等情况对混凝土得强度予以预测,以保证钻芯工作得顺利进行与检测结果得准确性。钻芯法得局限性① 钻芯时对结构造成局部损伤,因而对于钻芯位置得选择及钻芯数量等均受到一定限制,而且它所代表得区域也就是有限得;② 钻芯机及芯样加工配套机具与非破损测试仪器相比,比较笨重,移动不够方便,测试成本也较高;③ 钻芯后得孔洞需要修补,尤其当钻断钢筋时更增加了修补工作得困难。第二节 钻芯机及配套设备 一、钻芯机1、钻芯机得分类在混凝土结构得钻芯或工程施工钻...
