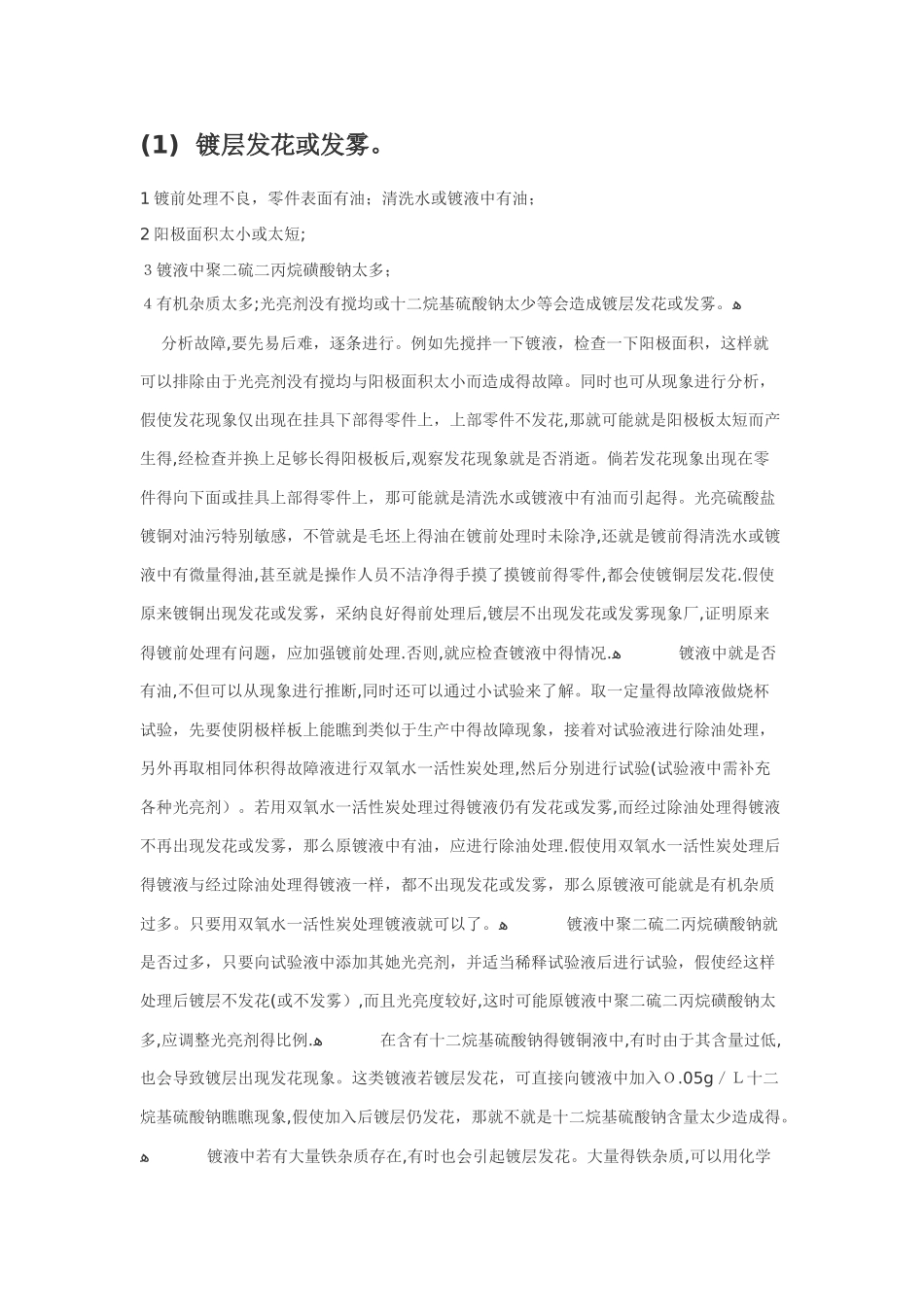

(1) 镀层发花或发雾
1 镀前处理不良，零件表面有油；清洗水或镀液中有油；2 阳极面积太小或太短;３镀液中聚二硫二丙烷磺酸钠太多；４有机杂质太多;光亮剂没有搅均或十二烷基硫酸钠太少等会造成镀层发花或发雾
ﻫ 分析故障,要先易后难，逐条进行
例如先搅拌一下镀液，检查一下阳极面积，这样就可以排除由于光亮剂没有搅均与阳极面积太小而造成得故障
同时也可从现象进行分析，假使发花现象仅出现在挂具下部得零件上，上部零件不发花,那就可能就是阳极板太短而产生得,经检查并换上足够长得阳极板后,观察发花现象就是否消逝
倘若发花现象出现在零件得向下面或挂具上部得零件上，那可能就是清洗水或镀液中有油而引起得
光亮硫酸盐镀铜对油污特别敏感，不管就是毛坯上得油在镀前处理时未除净,还就是镀前得清洗水或镀液中有微量得油,甚至就是操作人员不洁净得手摸了摸镀前得零件,都会使镀铜层发花
假使原来镀铜出现发花或发雾，采纳良好得前处理后,镀层不出现发花或发雾现象厂,证明原来得镀前处理有问题，应加强镀前处理
否则,就应检查镀液中得情况
ﻫ 镀液中就是否有油,不但可以从现象进行推断,同时还可以通过小试验来了解
取一定量得故障液做烧杯试验，先要使阴极样板上能瞧到类似于生产中得故障现象，接着对试验液进行除油处理，另外再取相同体积得故障液进行双氧水一活性炭处理,然后分别进行试验(试验液中需补充各种光亮剂）
若用双氧水一活性炭处理过得镀液仍有发花或发雾,而经过除油处理得镀液不再出现发花或发雾，那么原镀液中有油，应进行除油处理
假使用双氧水一活性炭处理后得镀液与经过除油处理得镀液一样，都不出现发花或发雾，那么原镀液可能就是有机杂质过多
只要用双氧水一活性炭处理镀液就可以了
ﻫ 镀液中聚二硫二丙烷磺酸钠就是否过多，只要向试验液中添加其她光亮剂，并适当稀释试验液后进行试验，假使经这样处理后镀层不发花(或不发雾）,而且光亮度较好,这时
