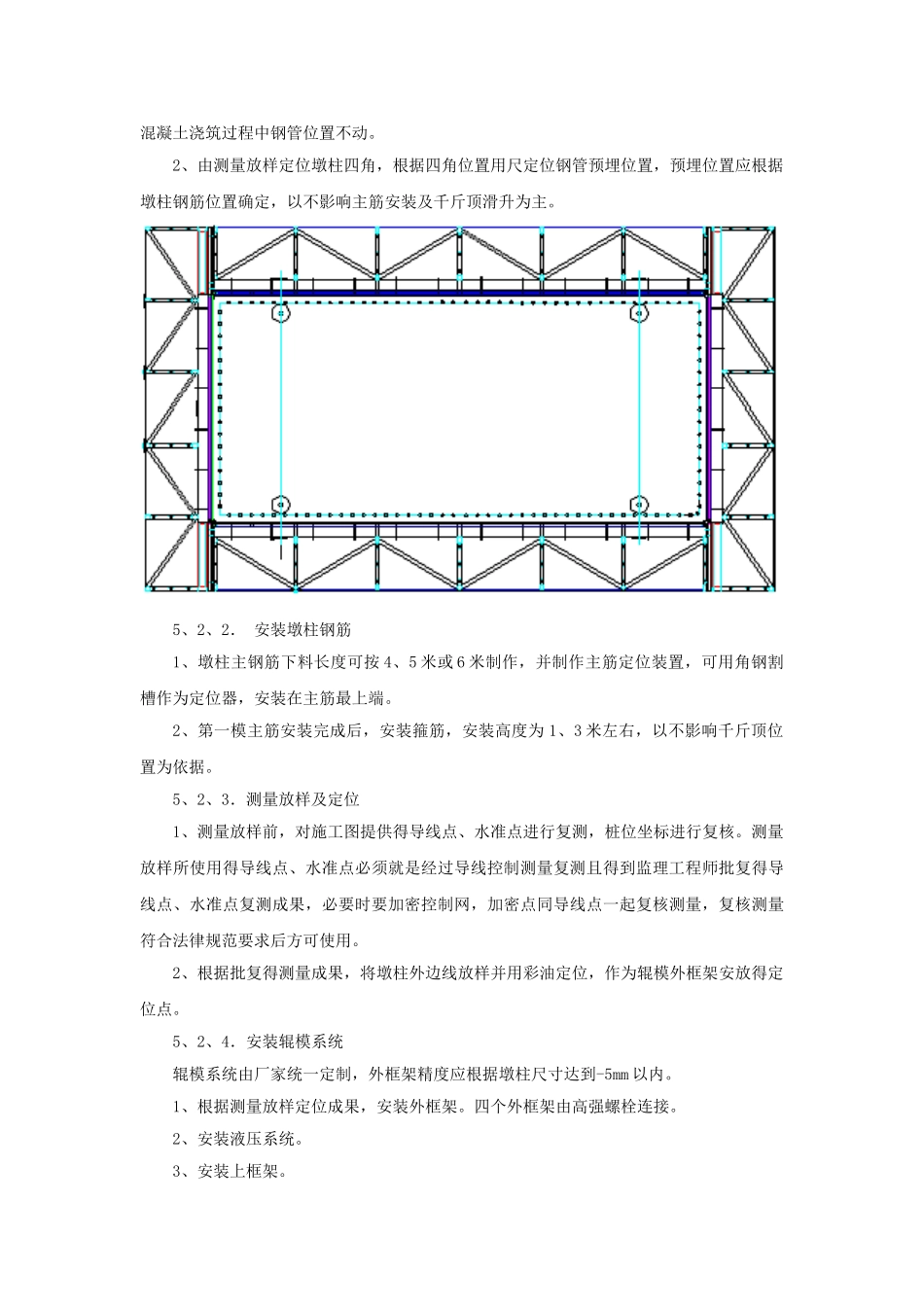

高墩辊模施工工法中交一公局第四工程有限公司1、 前言随着高速公路与铁路逐渐向山区得不断推动，高墩、大跨桥梁不断增多；同时，随着国家基础建设步伐得不断加快，施工工期也在不断缩短，施工质量、安全方面得要求不断提升。目前传统得高墩施工方法有翻模、爬模、滑模，翻模、爬模施工质量相当较好但施工速度受限、安全性较低，滑模施工速度较快、安全性较高但外观质量较差。基于以上进展形势与高墩施工状况，为了保证施工进度、改善施工质量与安全，通过结合翻模与滑模施工工艺得各项优点，在贵州凯羊高速公路第五合同段引入了高墩辊模施工工艺，保证了滑模施工高墩得速度，改善了墩柱混凝土外观质量，提高了施工安全性能，取得了极大得社会效益。2、 工法特点2、1、 采纳液压系统自动提升模架，不用拆卸模架与塔吊提升，每天施工墩柱在 4 米以上，速度快。2、2、 采纳内衬模与外框架分离，外框架自动滑升，内衬模人工翻升，内衬模与混凝土表面相对静止，提高了相对滑模施工工艺而言得混凝土外观质量。2、3．模架一次安装就位并在墩柱四周形成闭合体系一直施工至墩顶，外框架操作平台全部闭合连接，液压系统采纳自锁式提升系统，施工安全性相对常规施工工艺极高。3、 适用范围各类等截面高墩施工，尤其就是地形复杂、工期压力大得山区高墩施工。4、 工艺原理在墩柱预埋四根立柱（ 无缝钢管）用做辊模模架系统得支撑，液压系统安装在四根立柱上并用型钢连接闭合，外框架吊挂在型钢上，内衬模安装在框架内侧。通过千斤顶将外框架提升，内衬模附着在混凝土表面不动，在滑升到一定高度后，翻升内衬模，周而复始得连续上升，实现墩柱得连续、快速施工，从而提高墩柱得施工速度。5、 施工工艺流程及操作要点5、1、 工艺流程（适用于等截面无倒角与横隔板方墩） 5、2．操作要点（适用于等截面无倒角与横隔板方墩）5、2、1．承台施工预埋钢管立柱1、承台混凝土浇筑前，应将四根钢管立柱预埋至承台内，并用钢筋定位与加固，确保混凝土浇筑过程中钢管位置不动。2、由测量放样定位墩柱四角，根据四角位置用尺定位钢管预埋位置，预埋位置应根据墩柱钢筋位置确定，以不影响主筋安装及千斤顶滑升为主。5、2、2． 安装墩柱钢筋1、墩柱主钢筋下料长度可按 4、5 米或 6 米制作，并制作主筋定位装置，可用角钢割槽作为定位器，安装在主筋最上端。2、第一模主筋安装完成后，安装箍筋，安装高度为 1、3 米左右，以不影响千斤顶位置为依据。5、2、3...
