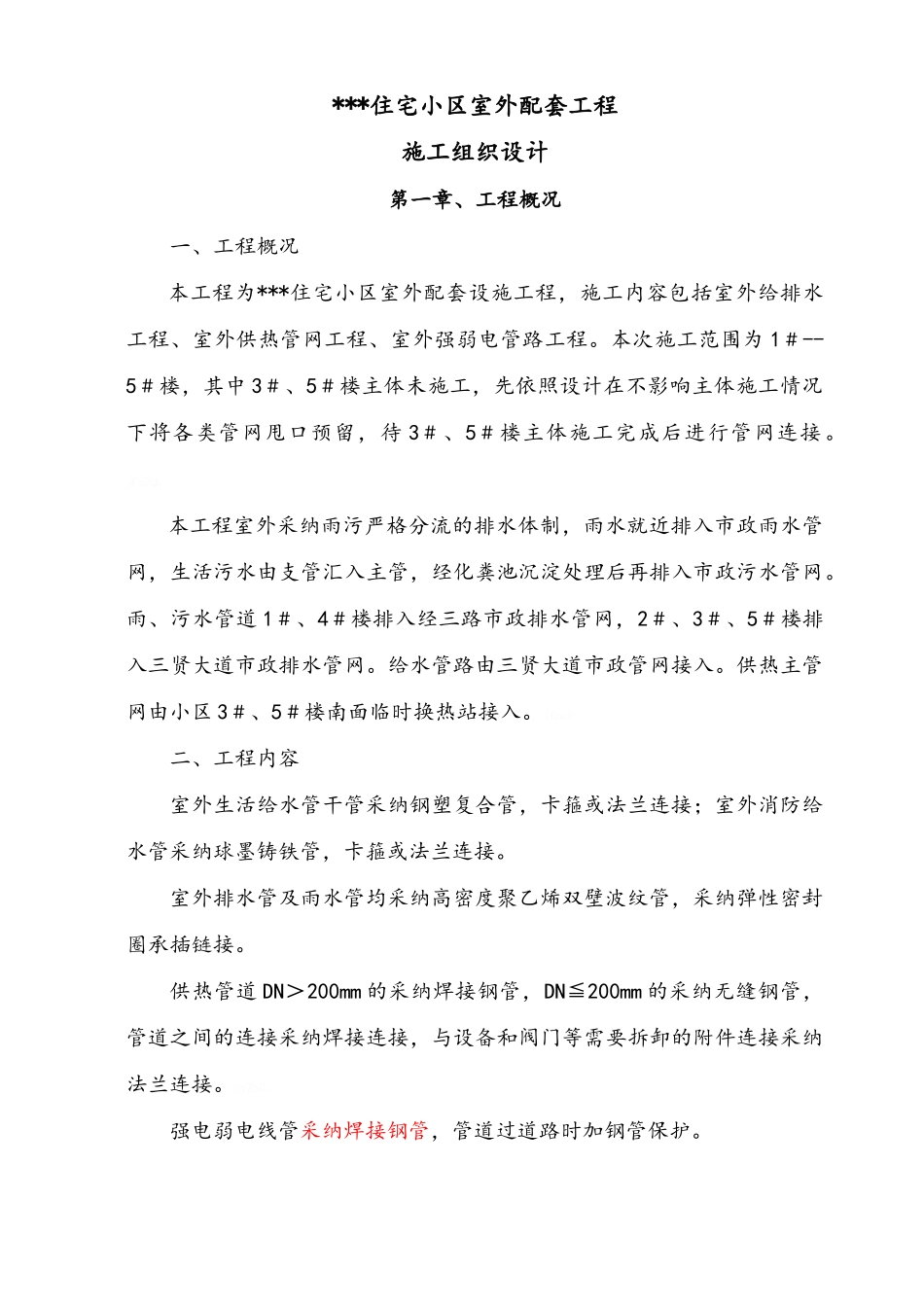

***住宅小区室外配套工程施工组织设计第一章、工程概况一、工程概况本工程为***住宅小区室外配套设施工程，施工内容包括室外给排水工程、室外供热管网工程、室外强弱电管路工程。本次施工范围为 1﹟--5﹟楼，其中 3﹟、5﹟楼主体未施工，先依照设计在不影响主体施工情况下将各类管网甩口预留，待 3﹟、5﹟楼主体施工完成后进行管网连接。jCxPQ。本工程室外采纳雨污严格分流的排水体制，雨水就近排入市政雨水管网，生活污水由支管汇入主管，经化粪池沉淀处理后再排入市政污水管网。雨、污水管道 1﹟、4﹟楼排入经三路市政排水管网，2﹟、3﹟、5﹟楼排入三贤大道市政排水管网。给水管路由三贤大道市政管网接入。供热主管网由小区 3﹟、5﹟楼南面临时换热站接入。lfnsP。二、工程内容室外生活给水管干管采纳钢塑复合管，卡箍或法兰连接；室外消防给水管采纳球墨铸铁管，卡箍或法兰连接。室外排水管及雨水管均采纳高密度聚乙烯双壁波纹管，采纳弹性密封圈承插链接。供热管道 DN＞200mm 的采纳焊接钢管，DN≦200mm 的采纳无缝钢管，管道之间的连接采纳焊接连接，与设备和阀门等需要拆卸的附件连接采纳法兰连接。ovZaD。强电弱电线管采纳焊接钢管，管道过道路时加钢管保护。三、工程特点及施工顺序本工程管网配套项目，给排水、供热、雨污水、强弱电管网分部面广，管线量大；在保证不影响楼座施工前提下，先开挖主线，后开挖支沟。先挖雨污水管道，后挖其他压力管道。对其雨水与污水管道相互交错处，应先开挖污水管道。WVPEo。因室外管线较多，施工时遇到管线交叉，应遵循以下原则：1、压力管道避让重力自流管道，新建管道避让已建管道。2、小管径管道避让大管径管道，临时性管道避让永久性管道。3、生活给水管道与污水管道交叉时，给水管道应敷设在污水管道上面，且无接口重叠；当给水管道敷设在污水管道下面时，给水管道的接口离污水管道的水平距离不小于 1 米。ukJio。 四、施工总体布置1、施工总体布置根据管线多、工程量大、工期短的特点，做到长计划、短安排，在施工中不断抓好施工准备工作。准备工作要做到全面充分，不能仓促上马。开工后应集中力量组织多个作业面，全面全工，齐头并进，组织好流水作业和立体交叉作业，实行一切安全和质量保证措施，优质高效地完成施工任务。1sGZY。2、施工平面布置办公及生活区域借助一期主体施工搭设的办公及生活区。根据本工程特点，总施工方案的选择及现场客观条件，需在附近设置一块场地作为常设...
