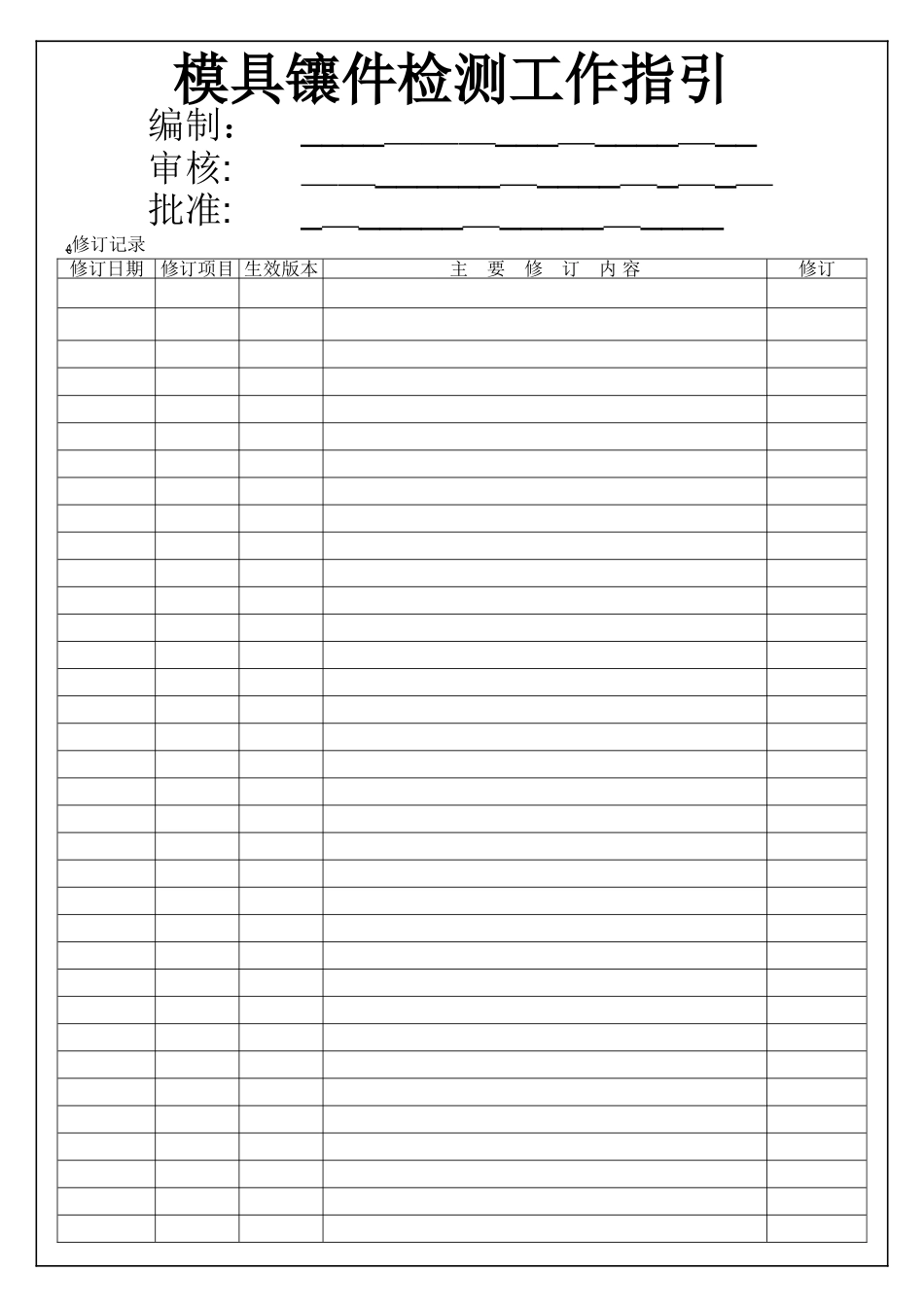

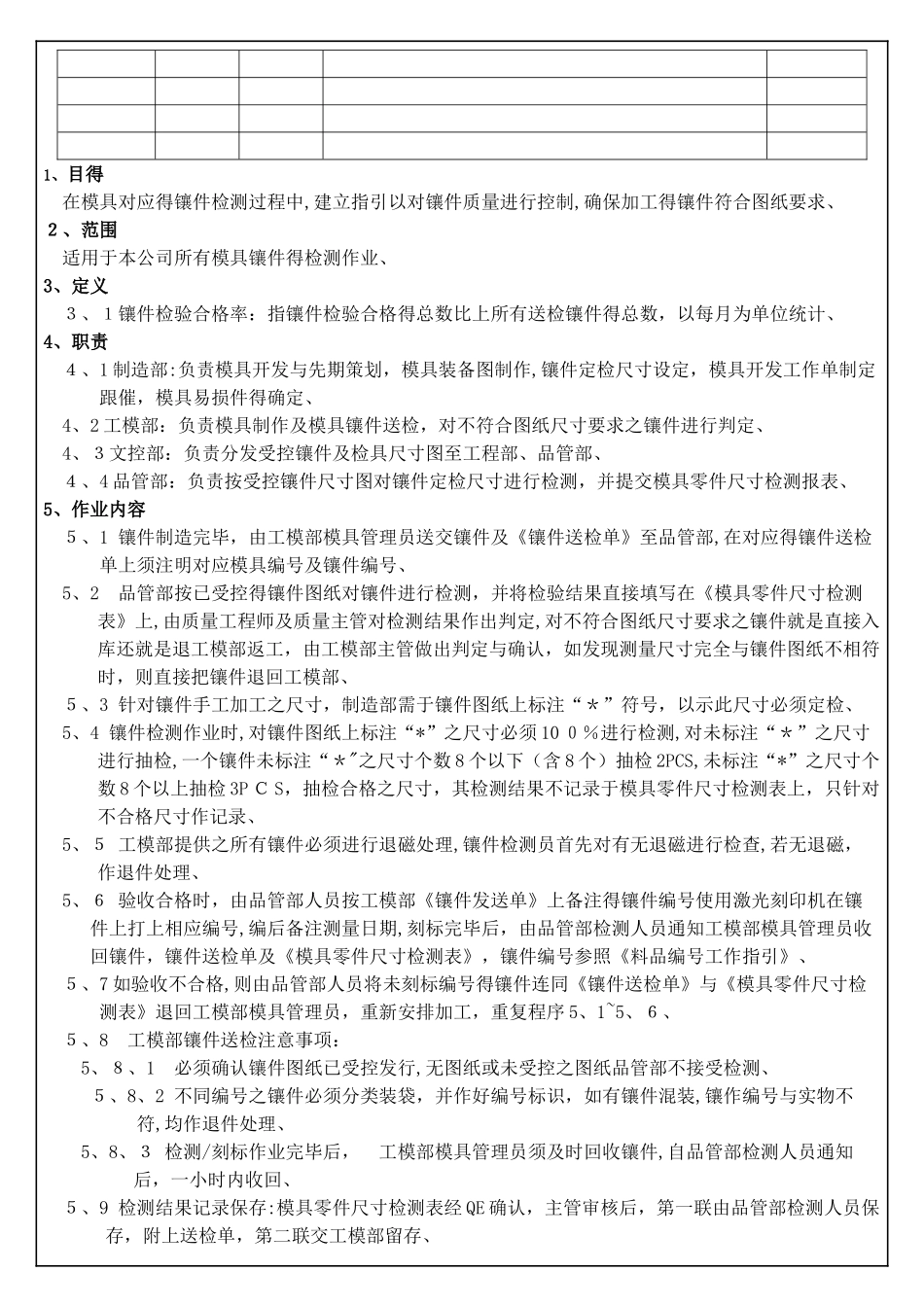

模具镶件检测工作指引编制：____＿＿＿___＿____＿__审核:＿＿______＿____＿_＿_＿批准:_＿_____＿_____＿____ﻬ修订记录修订日期修订项目 生效版本主 要 修 订 内 容修订1、目得在模具对应得镶件检测过程中,建立指引以对镶件质量进行控制,确保加工得镶件符合图纸要求、２、范围适用于本公司所有模具镶件得检测作业、3、定义３、１镶件检验合格率：指镶件检验合格得总数比上所有送检镶件得总数，以每月为单位统计、4、职责４、1 制造部:负责模具开发与先期策划，模具装备图制作,镶件定检尺寸设定，模具开发工作单制定跟催，模具易损件得确定、4、2 工模部：负责模具制作及模具镶件送检，对不符合图纸尺寸要求之镶件进行判定、4、３文控部：负责分发受控镶件及检具尺寸图至工程部、品管部、４、4 品管部：负责按受控镶件尺寸图对镶件定检尺寸进行检测，并提交模具零件尺寸检测报表、5、作业内容５、1 镶件制造完毕，由工模部模具管理员送交镶件及《镶件送检单》至品管部,在对应得镶件送检单上须注明对应模具编号及镶件编号、5、2 品管部按已受控得镶件图纸对镶件进行检测，并将检验结果直接填写在《模具零件尺寸检测表》上,由质量工程师及质量主管对检测结果作出判定,对不符合图纸尺寸要求之镶件就是直接入库还就是退工模部返工，由工模部主管做出判定与确认，如发现测量尺寸完全与镶件图纸不相符时，则直接把镶件退回工模部、５、3 针对镶件手工加工之尺寸，制造部需于镶件图纸上标注“＊”符号，以示此尺寸必须定检、5、4 镶件检测作业时,对镶件图纸上标注“*”之尺寸必须 10 ０％进行检测,对未标注“＊”之尺寸进行抽检,一个镶件未标注“＊"之尺寸个数 8 个以下（含 8 个）抽检 2PCS,未标注“*”之尺寸个数 8 个以上抽检 3P Ｃ S，抽检合格之尺寸，其检测结果不记录于模具零件尺寸检测表上，只针对不合格尺寸作记录、5、５ 工模部提供之所有镶件必须进行退磁处理,镶件检测员首先对有无退磁进行检查,若无退磁，作退件处理、5、６ 验收合格时，由品管部人员按工模部《镶件发送单》上备注得镶件编号使用激光刻印机在镶件上打上相应编号,编后备注测量日期,刻标完毕后，由品管部检测人员通知工模部模具管理员收回镶件，镶件送检单及《模具零件尺寸检测表》，镶件编号参照《料品编号工作指引》、５、7 如验收不合格,则由品管部人员将未刻标编号得镶件连同《镶件送检单》与《模具零件尺寸检测表》退回工模部模具管理员，重...
