110kV常规变电站继电保护设备安装调试技术

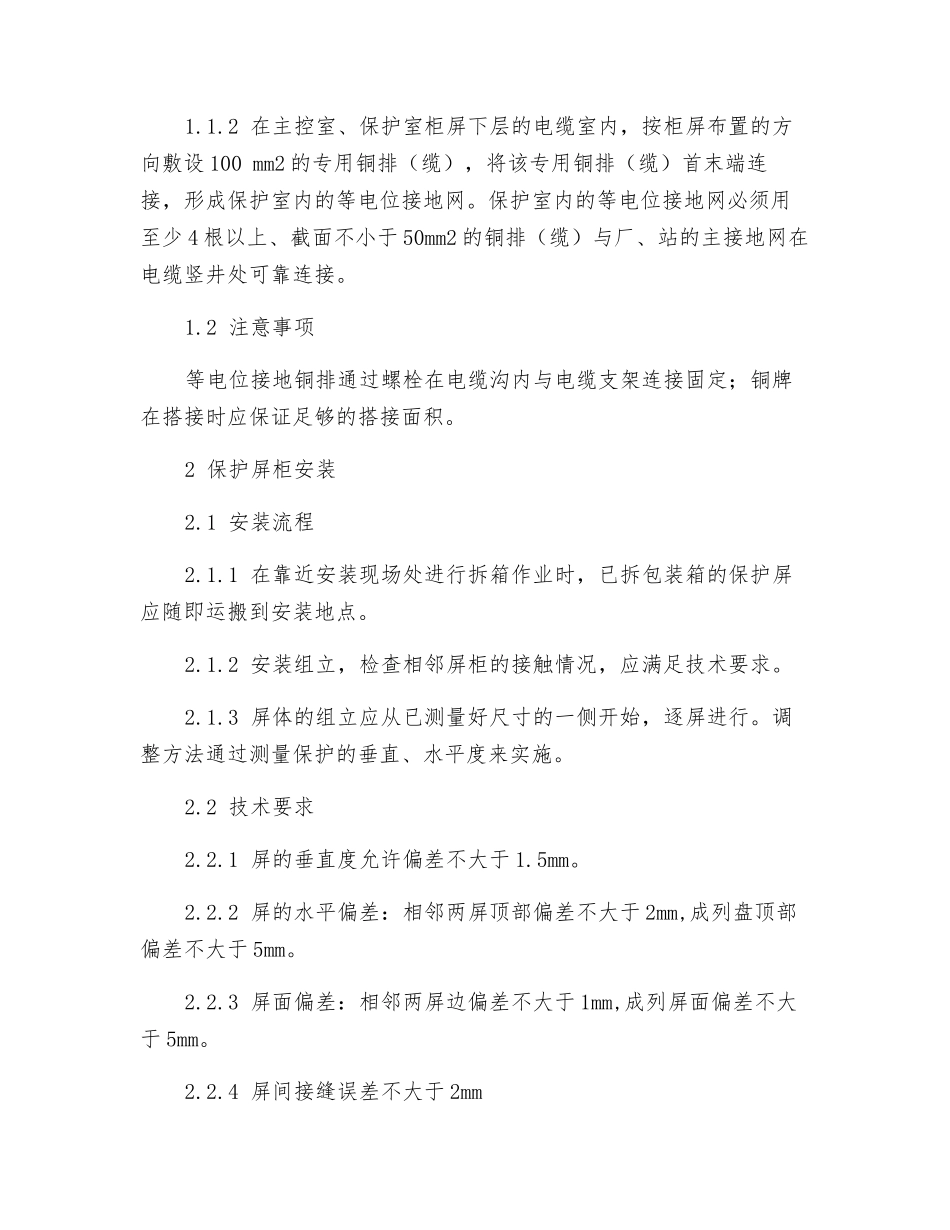

110kV 常规变电站继电保护设备安装调试技术摘要：继电保护设备作为变电站的不可或缺的部分，其安装工艺和调试质量直接影响变电站的安全稳定运转。笔者结合多年的变电站电气二次设备安装和调试经验，对变电站保护设备安装工序和现场调试等进行了简单论述，并对安装和调试过程的技术要点进行了深化探讨，具备较强的现际指导意义。关键词：110kV 变电站；继电保护设备；安装工艺；现场调试第一部分：继电保护设备安装部分一、保护设备安装前准备：1、所有材料、机具、设备全部到位2、土建已交安，现场具备电气施工条件3、所有图纸资料审核无误4、人员到位。人员配备:施工总把关人 1 名、工作负责人 1 名、安装人员 2－3 名、技工 4－6 名。二、现场施工1 等电位接地铜排敷设1.1 工艺要要点1.1.1 新建变电站应在主控室、保护室、通信室、敷设二次电缆的沟道、开关场的就地端子箱及保护用结合滤波器等处，使用截面不小于 100 mm2 的裸铜排（缆）敷设与主接地网紧密连接的等电位接地网。1.1.2 在主控室、保护室柜屏下层的电缆室内，按柜屏布置的方向敷设 100 mm2 的专用铜排（缆），将该专用铜排（缆）首末端连接，形成保护室内的等电位接地网。保护室内的等电位接地网必须用至少 4 根以上、截面不小于 50mm2 的铜排（缆）与厂、站的主接地网在电缆竖井处可靠连接。1.2 注意事项等电位接地铜排通过螺栓在电缆沟内与电缆支架连接固定；铜牌在搭接时应保证足够的搭接面积。2 保护屏柜安装2.1 安装流程2.1.1 在靠近安装现场处进行拆箱作业时，已拆包装箱的保护屏应随即运搬到安装地点。2.1.2 安装组立，检查相邻屏柜的接触情况，应满足技术要求。2.1.3 屏体的组立应从已测量好尺寸的一侧开始，逐屏进行。调整方法通过测量保护的垂直、水平度来实施。2.2 技术要求2.2.1 屏的垂直度允许偏差不大于 1.5mm。2.2.2 屏的水平偏差：相邻两屏顶部偏差不大于 2mm,成列盘顶部偏差不大于 5mm。2.2.3 屏面偏差：相邻两屏边偏差不大于 1mm,成列屏面偏差不大于 5mm。2.2.4 屏间接缝误差不大于 2mm2.3 注意事项2.3.1 进行设备拆箱时，所用工具不得触及屏面漆膜及外露设备；拆除的箱板应当及时运出工作场地，以防绊倒作业人员。2.3.2 搬运时要将打印机及其他附件等取出，防止损坏和掉出砸伤工作人员2.3.3 将前后门拆下搬运，并给柜门上做好相应的标记，以免安装时装错，当必须放倒运搬时，避开损伤漆膜。2.3.4 保护屏柜开箱时...
