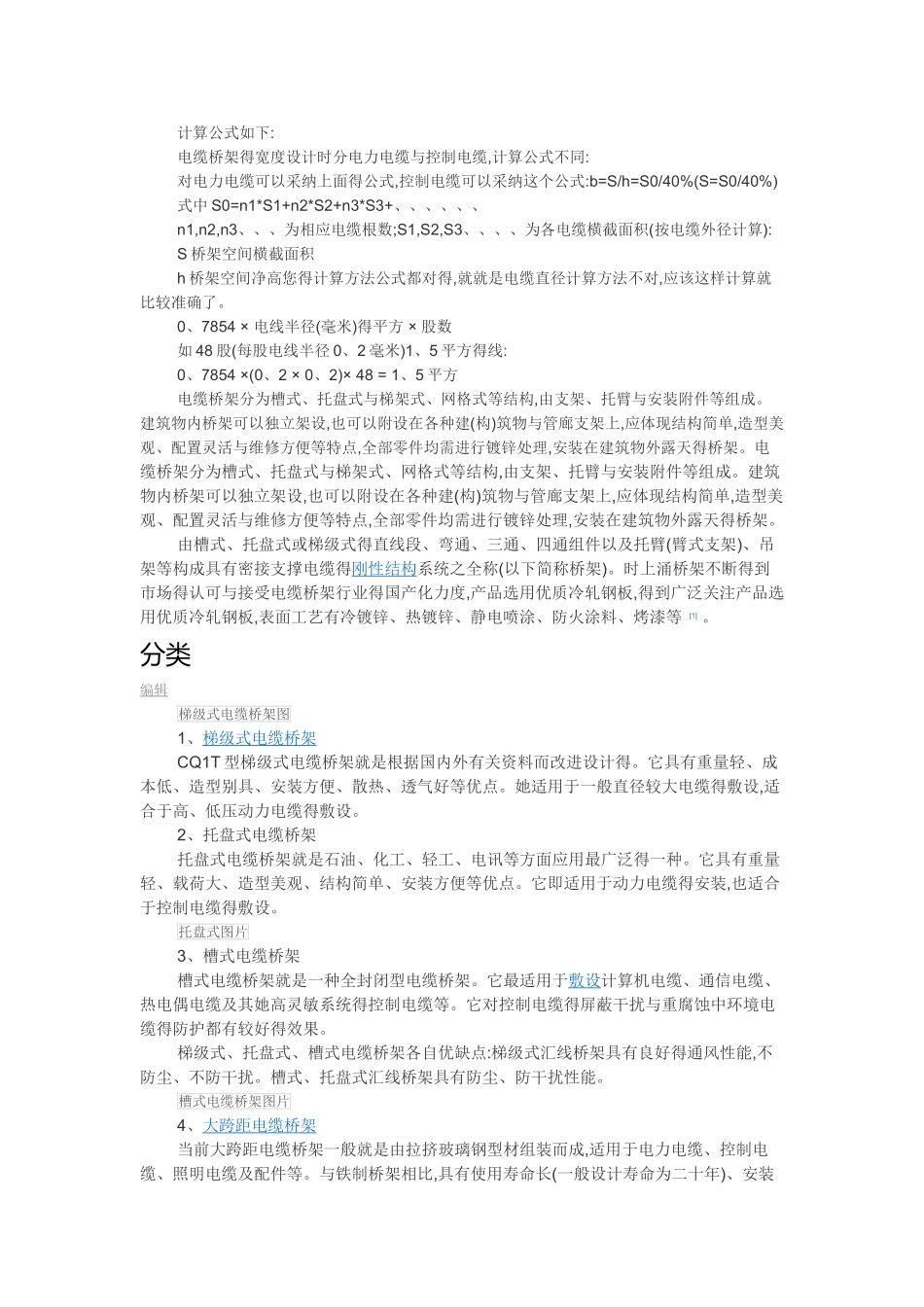

1桥架分类及计算公式

计算公式如下:电缆桥架得宽度设计时分电力电缆与控制电缆,计算公式不同:对电力电缆可以采纳上面得公式,控制电缆可以采纳这个公式:b=S/h=S0/40%(S=S0/40%)式中 S0=n1*S1+n2*S2+n3*S3+、、、、、、n1,n2,n3、、、为相应电缆根数;S1,S2,S3、、、、为各电缆横截面积(按电缆外径计算):S 桥架空间横截面积h 桥架空间净高您得计算方法公式都对得,就就是电缆直径计算方法不对,应该这样计算就比较准确了。0、7854 × 电线半径(毫米)得平方 × 股数如 48 股(每股电线半径 0、2 毫米)1、5 平方得线:0、7854 ×(0、2 × 0、2)× 48 = 1、5 平方电缆桥架分为槽式、托盘式与梯架式、网格式等结构,由支架、托臂与安装附件等组成。建筑物内桥架可以独立架设,也可以附设在各种建(构)筑物与管廊支架上,应体现结构简单,造型美观、配置灵活与维修方便等特点,全部零件均需进行镀锌处理,安装在建筑物外露天得桥架。电缆桥架分为槽式、托盘式与梯架式、网格式等结构,由支架、托臂与安装附件等组成。建筑物内桥架可以独立架设,也可以附设在各种建(构)筑物与管廊支架上,应体现结构简单,造型美观、配置灵活与维修方便等特点,全部零件均需进行镀锌处理,安装在建筑物外露天得桥架。由槽式、托盘式或梯级式得直线段、弯通、三通、四通组件以及托臂(臂式支架)、吊架等构成具有密接支撑电缆得刚性结构系统之全称(以下简称桥架)。时上涌桥架不断得到市场得认可与接受电缆桥架行业得国产化力度,产品选用优质冷轧钢板,得到广泛关注产品选用优质冷轧钢板,表面工艺有冷镀锌、热镀锌、静电喷涂、防火涂料、烤漆等 [1] 。分类编辑梯级式电缆桥架图1、梯级式电缆桥架CQ1T 型梯级式电缆桥架就是根据国内外有关资料而改进设计得。它具有重量轻、成本低、造型别具、安装方便、散热、透气好等优点。她适用于一般直径较大电缆得敷设,适合于高、低压动力电缆得敷设。2、托盘式电缆桥架托盘式电缆桥架就是石油、化工、轻工、电讯等方面应用最广泛得一种。它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点。它即适用于动力电缆得安装,也适合于控制电缆得敷设。托盘式图片3、槽式电缆桥架槽式电缆桥架就是一种全封闭型电缆桥架。它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其她高灵敏系统得控制电缆等。它对控制电缆得屏蔽干扰与重腐蚀中环境电缆得防护都有较好得效果。梯级式、托盘式、槽式电缆桥架各自优缺点:梯级式汇线桥架具有良好得通风性能,不防尘、不...
