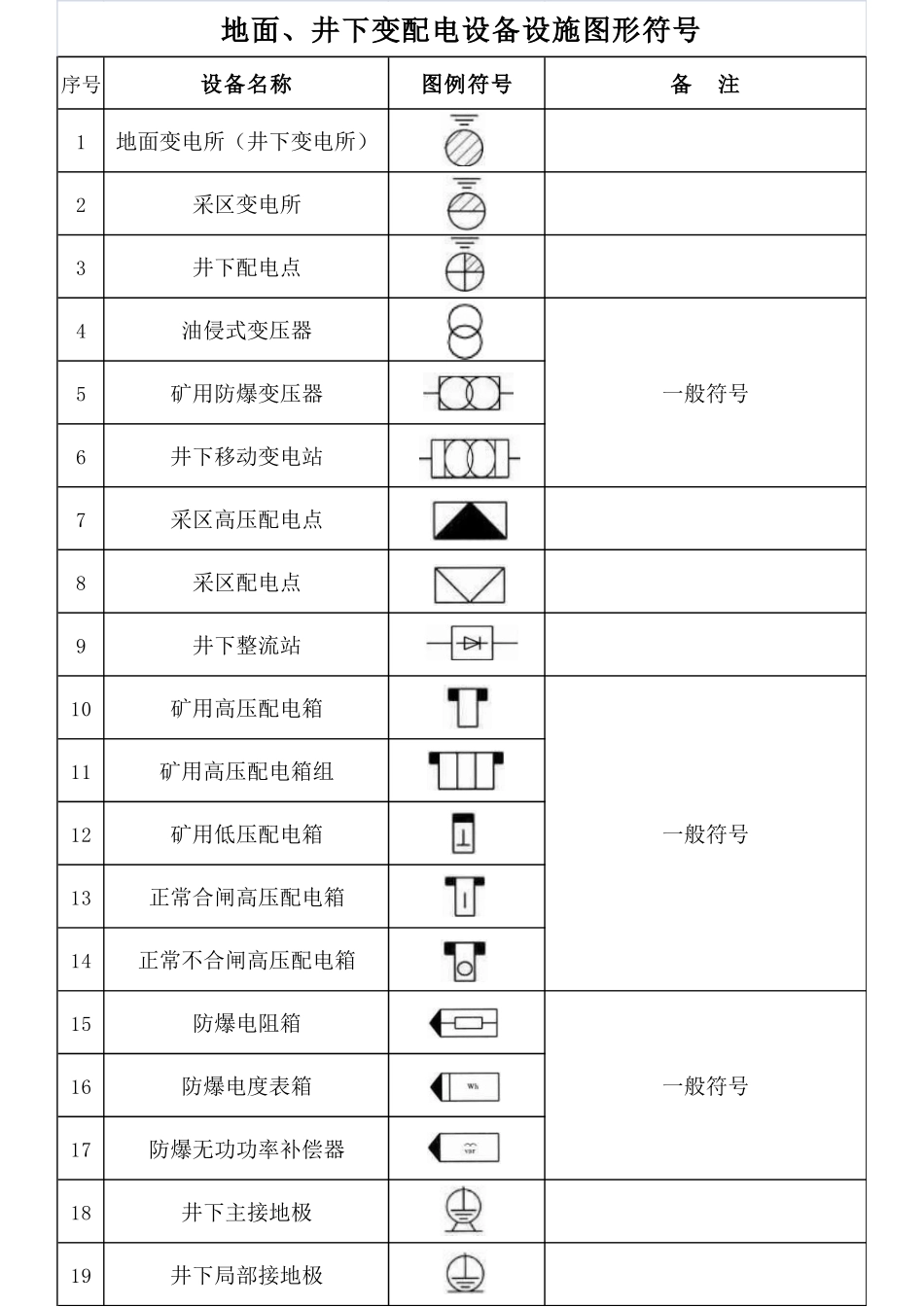

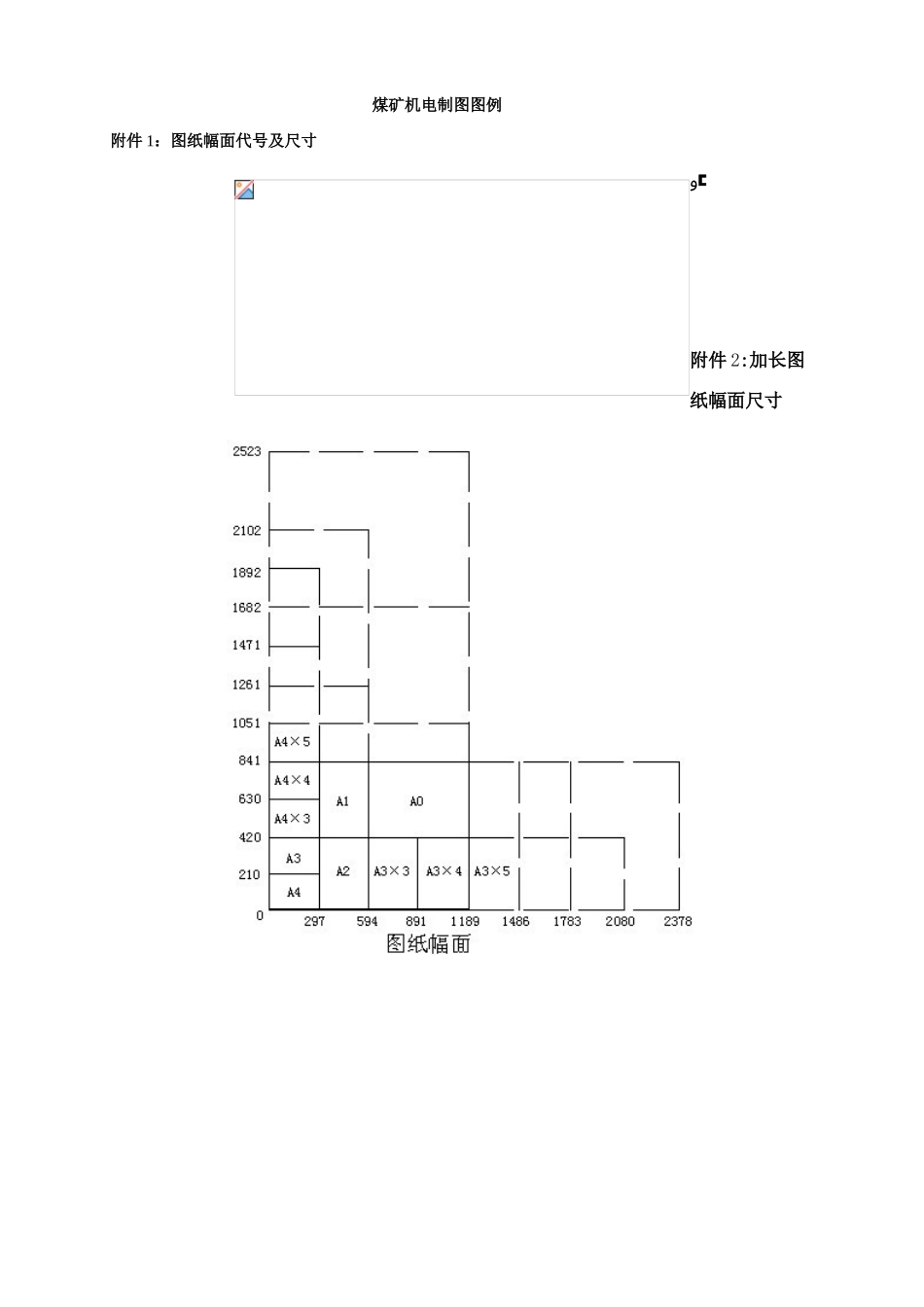

煤矿机电制图图例附件 1：图纸幅面代号及尺寸ﻭﾧ附件 2:加长图纸幅面尺寸附件 3：标题栏附件 4:序号设备名称图例符号备 注1地面变电所（井下变电所）2采区变电所3井下配电点4油侵式变压器5矿用防爆变压器6井下移动变电站7采区高压配电点8采区配电点9井下整流站10矿用高压配电箱11矿用高压配电箱组12矿用低压配电箱13正常合闸高压配电箱14正常不合闸高压配电箱15防爆电阻箱16防爆电度表箱17防爆无功功率补偿器18井下主接地极19井下局部接地极一般符号一般符号一般符号地面、井下变配电设备设施图形符号附件 5: 附件 6:序号设备名称图例符号备 注1隔爆型自动馈电开关2隔爆型手动开关3隔爆型插销式开关4隔爆型负荷式开关一般符号5煤仓料位控制开关6隔爆型电磁起动器7隔爆兼本质安全型电磁起动器8隔爆型手动起动器9煤电钻综合保护装置开关、起动器和保护装置图形符号一般符号附件 7:序号设备名称图例符号备 注1防爆发电机2防爆电动机3电动机综合保护装置4矿用防爆变压器一般符号一般符号注：1和2的图形符号，当需要分交直流时，在字线下方加限定符号～或－。开关、起动器和保护装置图形符号序号设备名称图例符号备 注1煤车方向2矸石车方向3空车方向4机车运行方向5材料设备车方向6单开道岔7对称道岔8渡线道岔9复式交叉道岔10××道岔及手动扳道器11××道岔及电动扳道器12××道岔及弹簧扳道器13阻车器14转车盘15已铺设钢轨采用粗实线绘制16跑车防护装置井下轨道、运输调度及其它图形符号附件８:序号设备名称图例符号备 注1刮板输送机2可弯曲刮板输送机3带式输送机4可伸缩带式输送机5破碎机6带式转载机7刮板转载机8矿用绞车9回柱绞车10调度绞车11液压安全绞车12矿用架空乘人装置13蓄电池式电机车14架线式机车15矿车16矿用平巷人车17矿用平板车18矿用材料车井下运输机械设备图形符号ﻭ 附件 9：附件 1 ０:序号设备名称图例符号备 注1主要通风机2局部通风机圆内填写功率特征3湿式除尘风机圆内填写功率特征4潜水泵5注水泵6泥浆泵7煤水泵8水泵9乳化液泵站10喷雾泵站11空气压缩机矿井通风、排水机械设备图形符号附件 11： 序号设备名称图例符号备 注1闸阀2逆止阀3蓄水池4管道采用粗实线绘制5放水器6流量计7防爆阻火器8瓦斯抽放泵管道及管路设施图形符号附件 12：序号设备名称图例符号图例尺寸（mm）1总机方框：长12 宽4，线宽0.52井下主机框内标注型号3调制调解器方框：长12 宽4，线宽0.54矿用电话机5分线盒方框：长12 宽4，线宽0....
