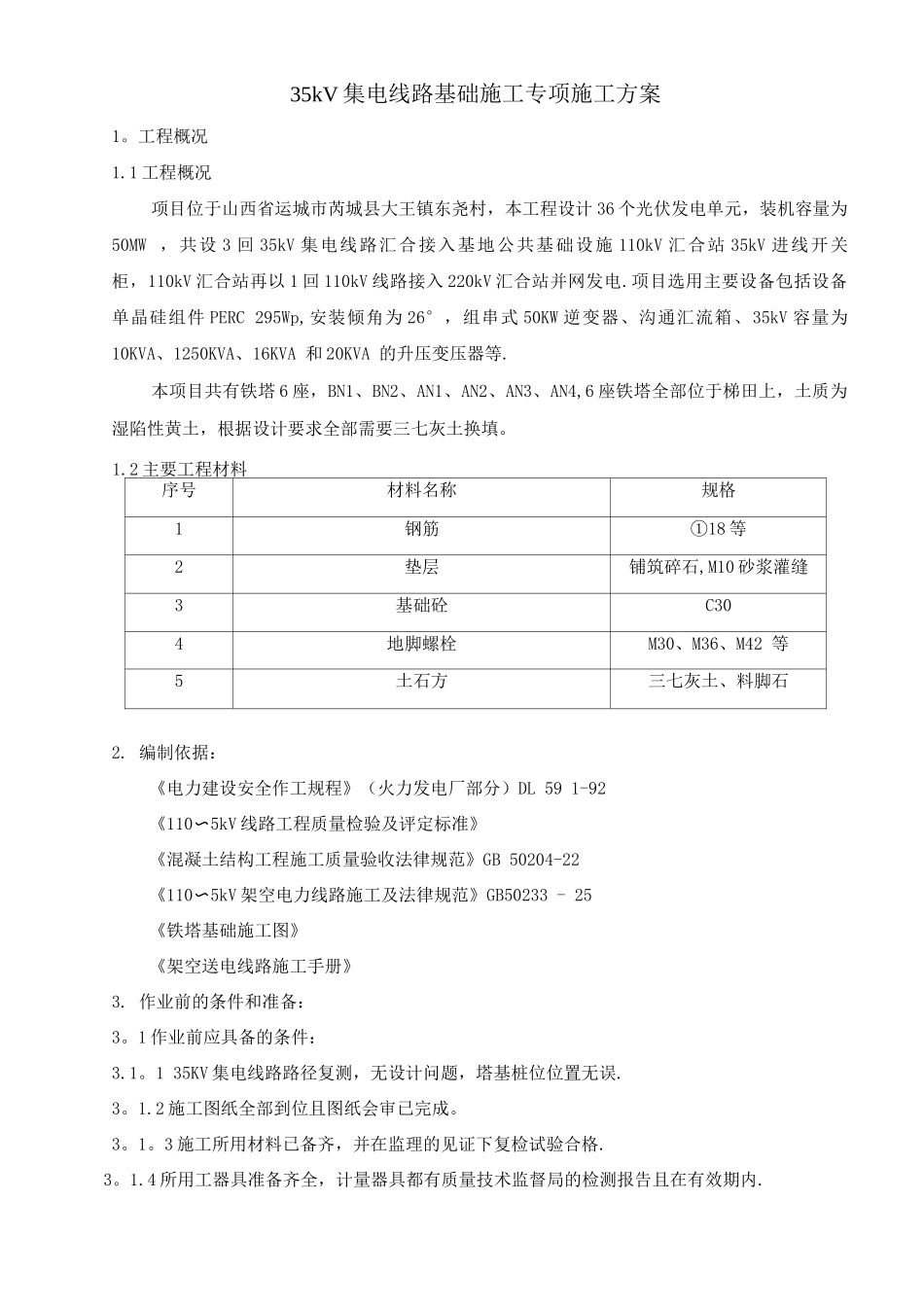

35kV集电线路基础施工专项施工方案

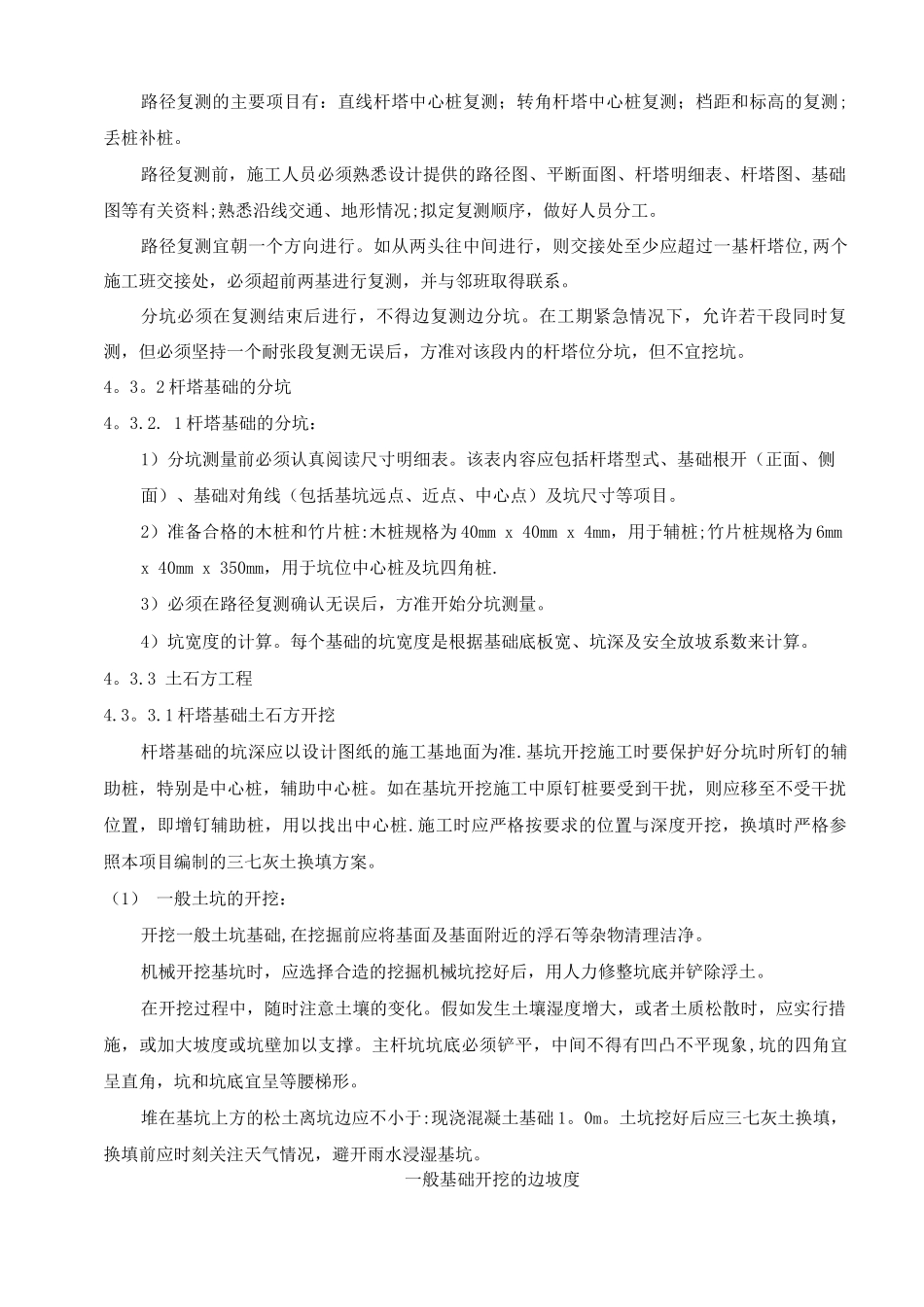

35kV 集电线路基础施工专项施工方案1。工程概况1.1 工程概况项目位于山西省运城市芮城县大王镇东尧村，本工程设计 36 个光伏发电单元，装机容量为50MW ，共设 3 回 35kV 集电线路汇合接入基地公共基础设施 110kV 汇合站 35kV 进线开关柜，110kV 汇合站再以 1 回 110kV 线路接入 220kV 汇合站并网发电.项目选用主要设备包括设备单晶硅组件 PERC 295Wp,安装倾角为 26°，组串式 50KW 逆变器、沟通汇流箱、35kV 容量为10KVA、1250KVA、16KVA 和 20KVA 的升压变压器等.本项目共有铁塔 6 座，BN1、BN2、AN1、AN2、AN3、AN4,6 座铁塔全部位于梯田上，土质为湿陷性黄土，根据设计要求全部需要三七灰土换填。1.2 主要工程材料序号材料名称规格1钢筋①18 等2垫层铺筑碎石,M10 砂浆灌缝3基础砼C304地脚螺栓M30、M36、M42 等5土石方三七灰土、料脚石2. 编制依据：《电力建设安全作工规程》（火力发电厂部分）DL 59 1-92《110〜5kV 线路工程质量检验及评定标准》《混凝土结构工程施工质量验收法律规范》GB 50204-22《110〜5kV 架空电力线路施工及法律规范》GB50233 - 25《铁塔基础施工图》《架空送电线路施工手册》3. 作业前的条件和准备：3。1 作业前应具备的条件：3.1。1 35KV 集电线路路径复测，无设计问题，塔基桩位位置无误.3。1.2 施工图纸全部到位且图纸会审已完成。3。1。3 施工所用材料已备齐，并在监理的见证下复检试验合格.3。1.4 所用工器具准备齐全，计量器具都有质量技术监督局的检测报告且在有效期内.3.1。5 施工用地及临时施工道路用地已完成征用。3.2 作业人员配备：工种测量工技术员安全员施工人员人数3 名2 名按施工总人数的 3%配置以满足施工工期及进度配置备注3.3 工器具的配备:序号名称单位数量备注1挖掘机台22水平仪台13经纬仪台14钢筋切断机台15钢筋加工机械台16振捣棒台27柴油发电机台3视施工作业面的多少配置8钢卷尺把29电焊机台110装载机台111农用车辆212蛙式夯机台34.作业程序和方法4.1 施工方案根据设计图纸基础型式选择不同的基础施工方案.4。2 施工工艺流程4.2。1 大开挖基础：线路路径复测 T 杆塔基础分坑 T 土方工程（大开挖基础）T 三七灰土换填 T现浇混凝土基础施工（模板安装 T 钢筋加工与安装 T 混凝土浇制与振捣 T 混凝土养护 T 基础拆模）T 基坑回填4. 3 施工方法和要求4.3。1 线路路径复测线路路径复测的任务是核对设计单位提供的杆塔...
