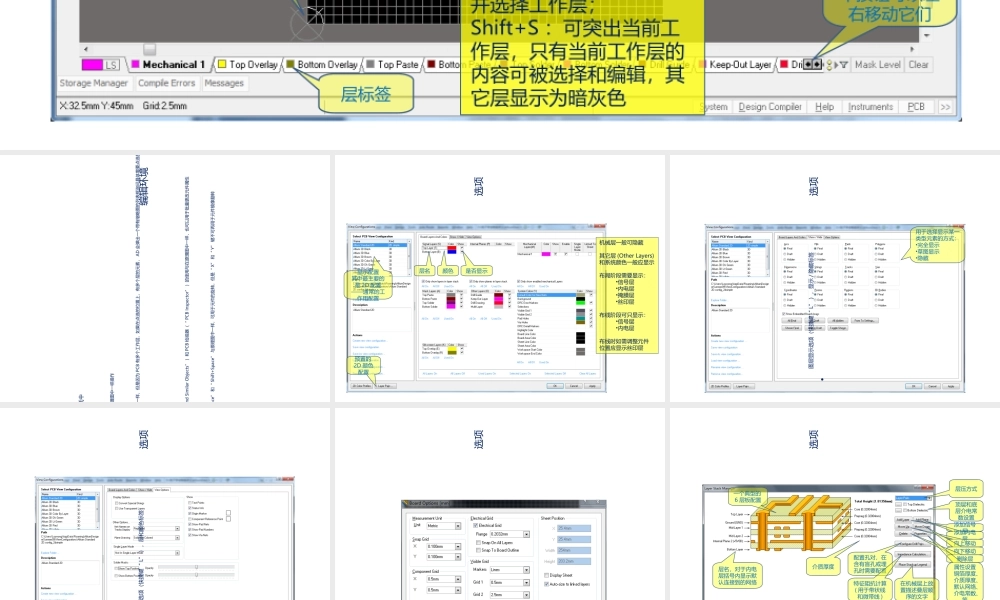

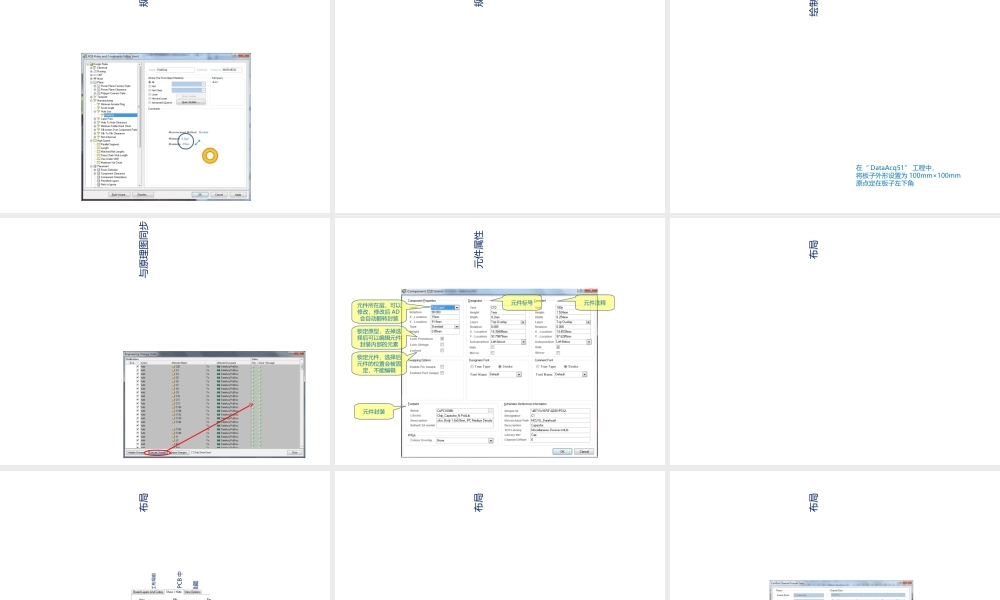

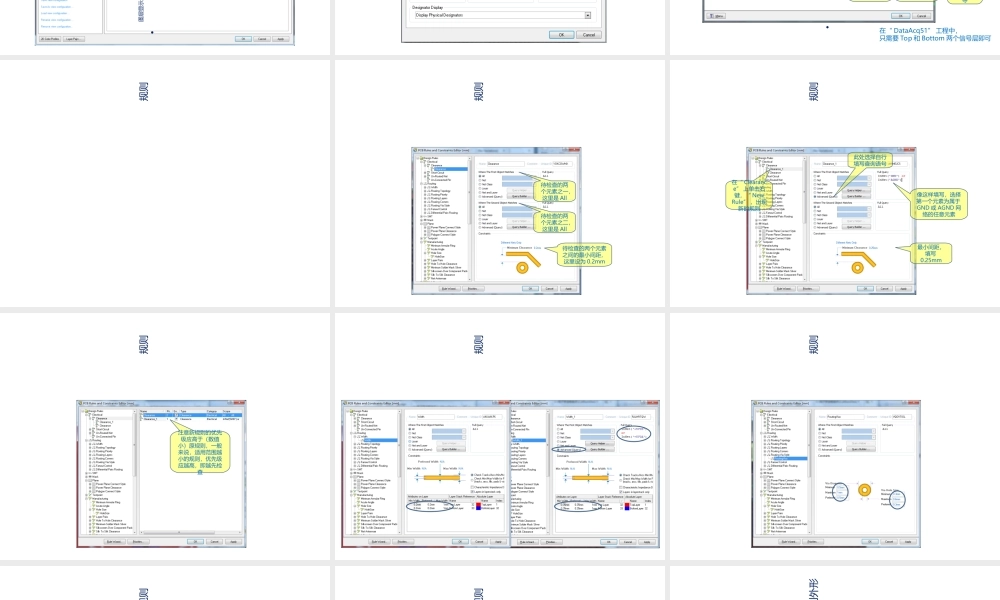

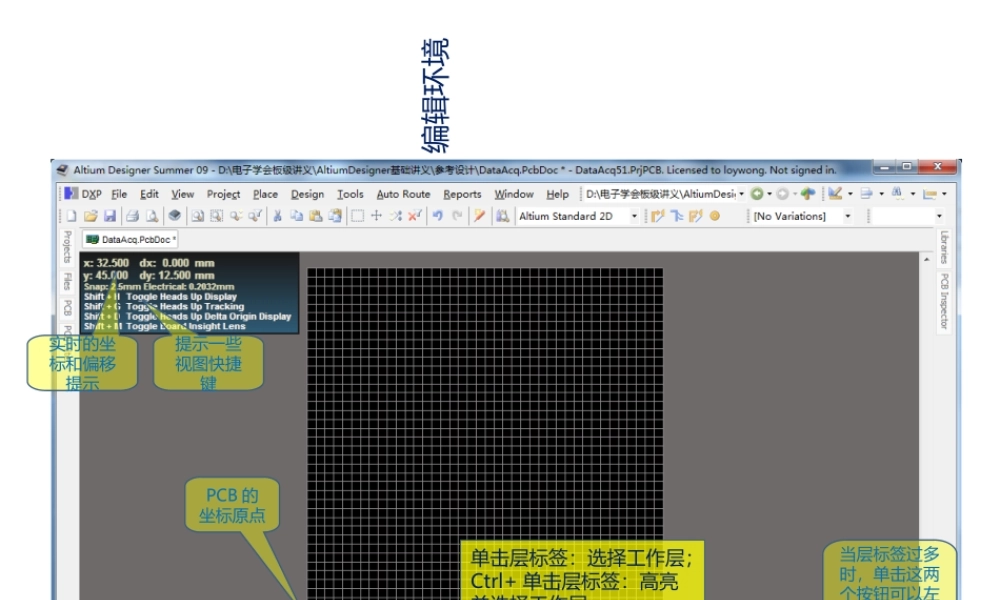

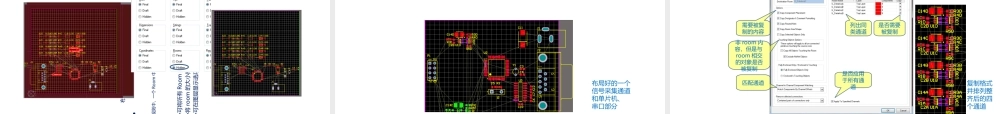

编辑环境层标签当层标签过多时，单击这两个按钮可以左右移动它们实时的坐标和偏移提示提示一些视图快捷键PCB 的坐标原点单击层标签：选择工作层；Ctrl+ 单击层标签：高亮并选择工作层；Shift+S ：可突出当前工作层，只有当前工作层的内容可被选择和编辑，其它层显示为暗灰色编辑环境•在 PCB 图纸中缩放、图纸拖动与原理图中一样操作选择操作与原理图中一样，但是因为 PCB 有多个工作层，如果在点选的位置上，有多个层的元素， AD 会弹出一个带有缩略图的列表框询问具体需要点选的元素选择相似对象（“ Find Similar Objects” ）和 PCB 检视器（“ PCB Inspector” ）的使用与在原理图中一样，也可以用于批量更改元件属性拖动元件时， “ Space” 和“ Shift+Space” 与原理图中一样，可用于元件的旋转，但是“ X” 和“ Y” 键不可再用于元件镜像翻转选项•图层显示选项（快捷键“ L” ），层和颜色标签显示配置其中最主要的是 2D 配置——通常的工作用配置层名颜色是否显示预置的2D 颜色配置机械层一般可隐藏其它层 (Other Layers)和系统颜色一般应显示布局阶段需要显示：•信号层•内电层•掩膜层•丝印层布线阶段可只显示：•信号层•内电层布线时如需调整元件位置应显示丝印层选项•图层显示选项（快捷键“ L” ），显示 / 隐藏标签用于选择显示某一类型元素的方式：•完全显示•草图显示•隐藏选项•图层显示选项（快捷键“ L” ），层和颜色标签选项选项•板层（电气层）设定层名，对于内电层括号内显示默认连接到的网络介质厚度层压方式顶层和底层介电常数设置添加信号层添加内电层向上移动向下移动删除层属性设置铜箔厚度、介质厚度、默认网络、介电常数、等配置孔对，在含有盲孔或埋孔时需要配置特征阻抗计算( 用于带状线和微带线 )在机械层上放置描述叠层顺序的文字一个典型的6 层板配置在“ DataAcq51” 工程中，只需要 Top 和 Bottom 两个信号层即可规则规则待检查的两个元素之一，这里是 All待检查的两个元素之二，这里是 All待检查的两个元素之间的最小间距，这里设为 0.2mm规则在“ Clearance” 上单击右键，“ New Rule” ，出现新的规则此处选择自行填写查询语句最小间距，填写0.25mm像这样填写，选择第一个元素为属于GND 或 AGND 网络的任意元素规则注意新规则的优先级应高于（数值小）原规则，一般来说，适用范围越小的规则，优先级应越高，即越先检查规则规则...
