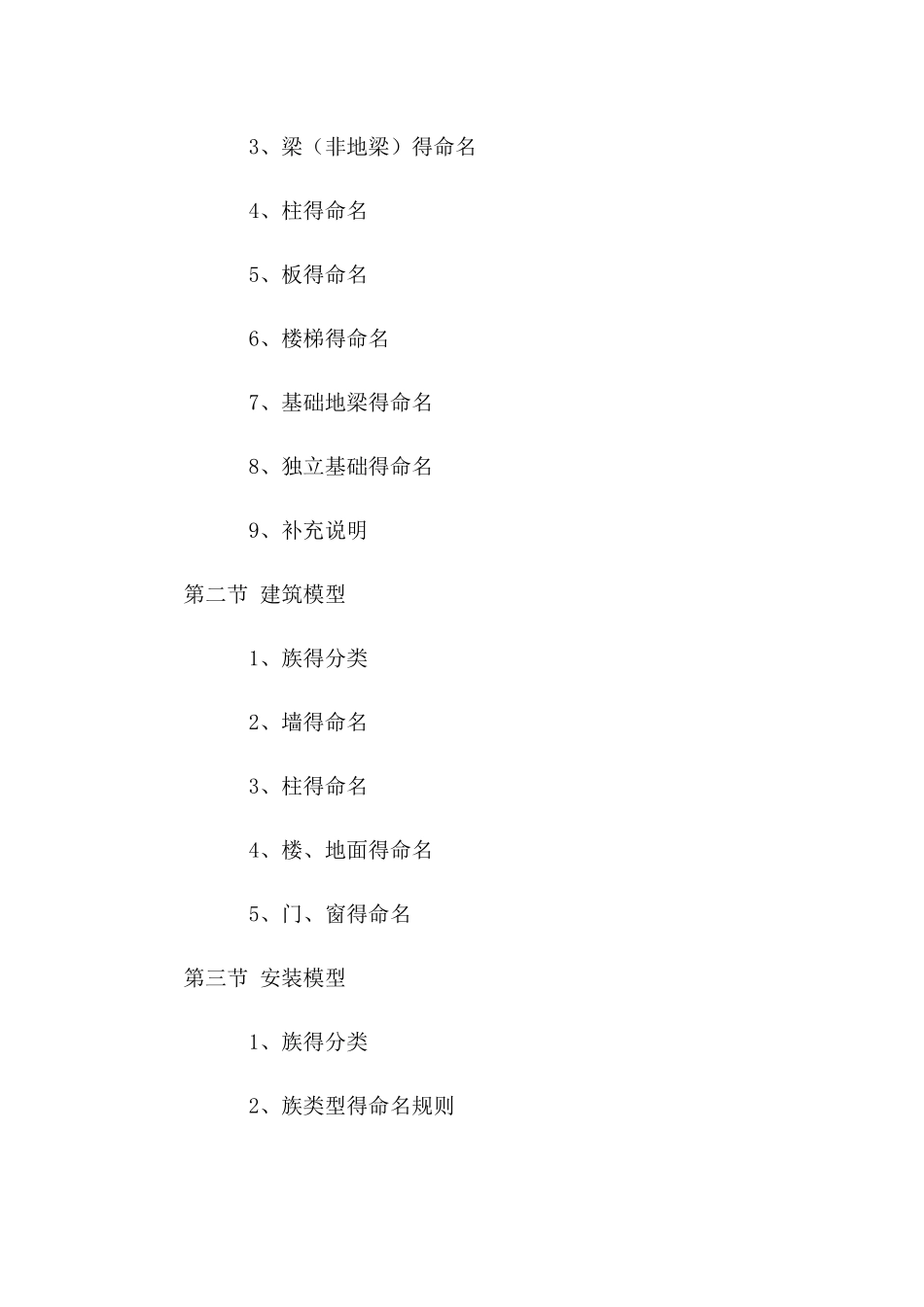

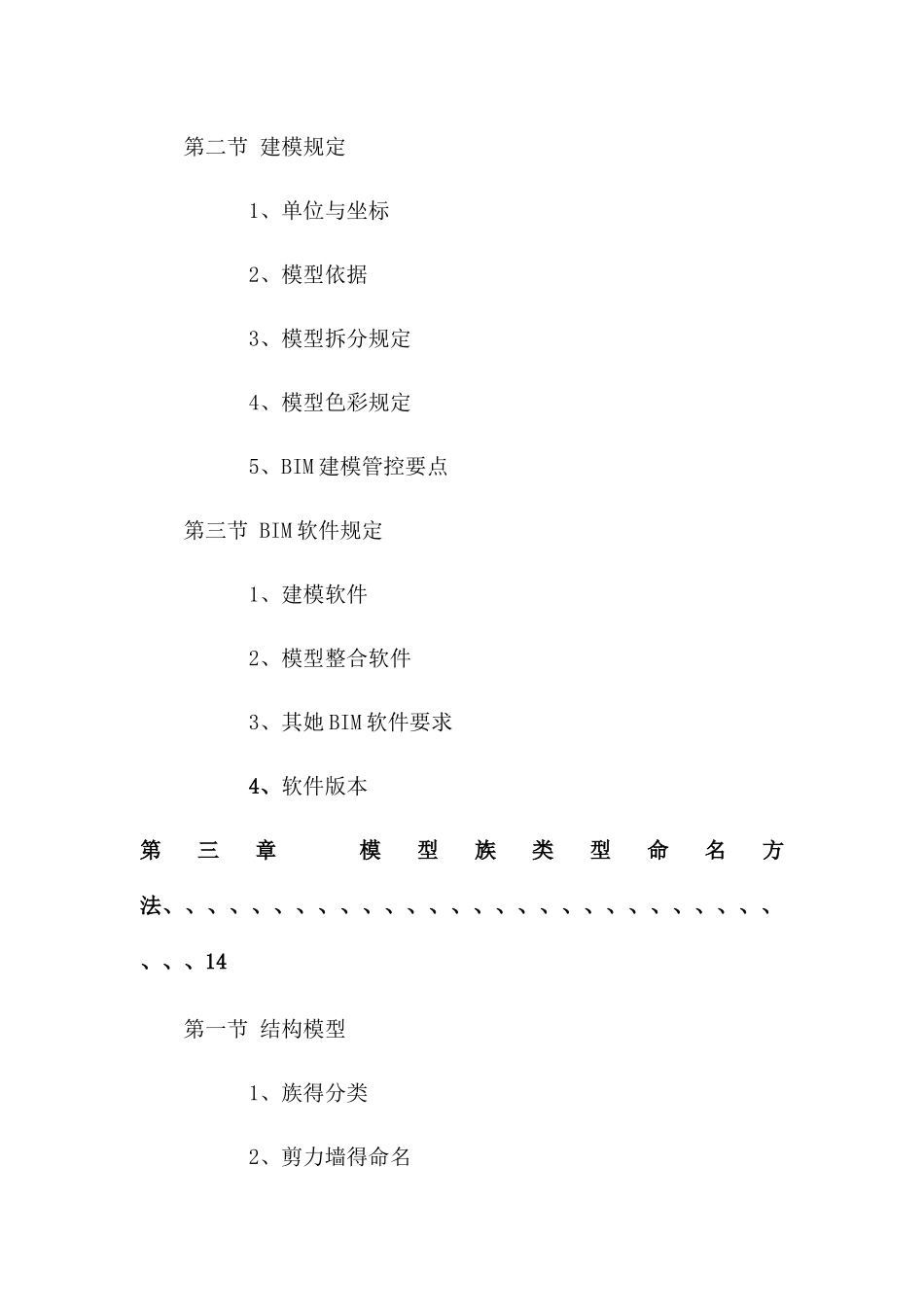

BIM 模型标准汇总2025 年 7 月 19 日目 录第一章 BIM应用文件目录与命名、、、、、、、、、、、、、、、、、、、、、、、4第一节 文件目录结构1、BIM 资源文件夹结构2、项目文件夹第二章 建模精度标准及相关规定、、、、、、、、、、、、、、、、、、、、、、5第一节 建模精度1、结构专业2、建筑专业3、给排水专业4、暖通专业5、电气专业第二节 建模规定1、单位与坐标2、模型依据3、模型拆分规定4、模型色彩规定5、BIM 建模管控要点第三节 BIM 软件规定1、建模软件2、模型整合软件3、其她 BIM 软件要求4、软件版本第三章 模型族类型命名方法、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、14第一节 结构模型1、族得分类2、剪力墙得命名3、梁（非地梁）得命名4、柱得命名5、板得命名6、楼梯得命名7、基础地梁得命名8、独立基础得命名9、补充说明第二节 建筑模型1、族得分类2、墙得命名3、柱得命名4、楼、地面得命名5、门、窗得命名第三节 安装模型1、族得分类2、族类型得命名规则第一章 BIM 应用文件目录与命名第一节 文件目录结构以下目录结构以比较详细与有用得英国 BIM 标准为基础调整而成，采纳中英文对比方式，使用时根据实际项目情况选择。1、BIM 资源文件夹结构标准模板、图框、族与项目手册等通过数据保存在中央服务器中，并实施访问权限管理。BIM 资源（BIM_Resource）Revit族库（Families） [族文件]标准（Standards） [标准文件] 样板（Templates） [样板文件]图框（Titleblocks） [图框文件] 2、项目文件夹项目数据也统一集中保存在中央服务器上，对于采纳 Revit 工作集模式时，只有“本地副本”才存放在客户端得本地硬盘上。以下就是中央服务器上项目文件夹结构与命名方式，在实际项目中还应根据项目实际情况进行调整。项目名称（Project Name）01-工作（WIP） [工作文件夹]BIM 模型（BIM_Models） [BIM 设计模型]建筑（Architecture） [建筑专业]1 层（1F） [视模型拆分方法而定]2 层（2F）N 层（nF）结构（Structure） [结构专业]1 层（1F） [视模型拆分方法而定]2 层（2F）n 层（nF）水暖电（MEP） [水暖电专业]1 层（1F） [视模型拆分方法而定]2 层（2F）n 层（nF）出图（Sheet_Files） [基于 BIM 模型导出得 dwg 图纸]输出（Export） [输出给其她分析软件使用得模型]结构分析模型建筑性能分析模型第二章 建模精度标准及相关规定第一节 建模精...
