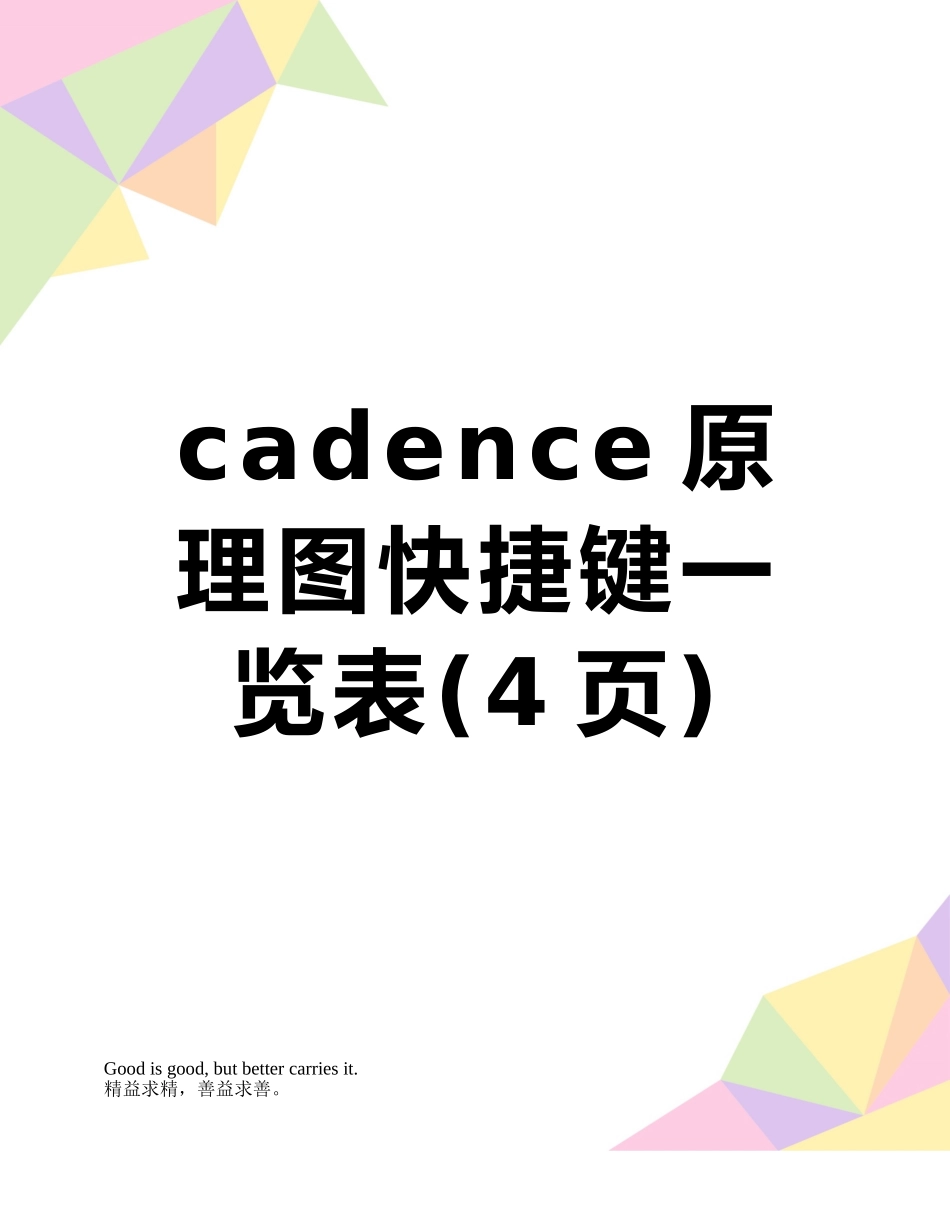

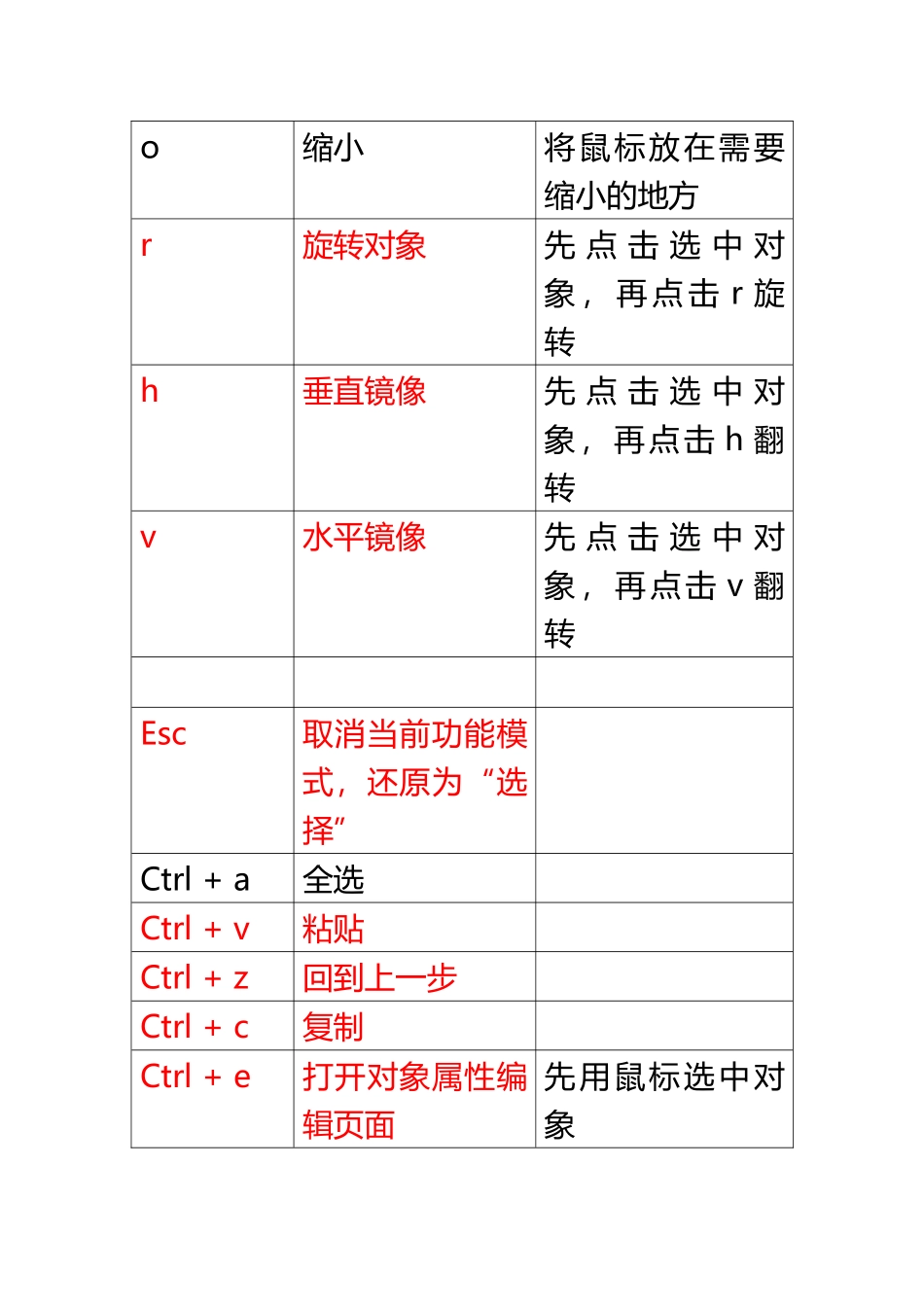

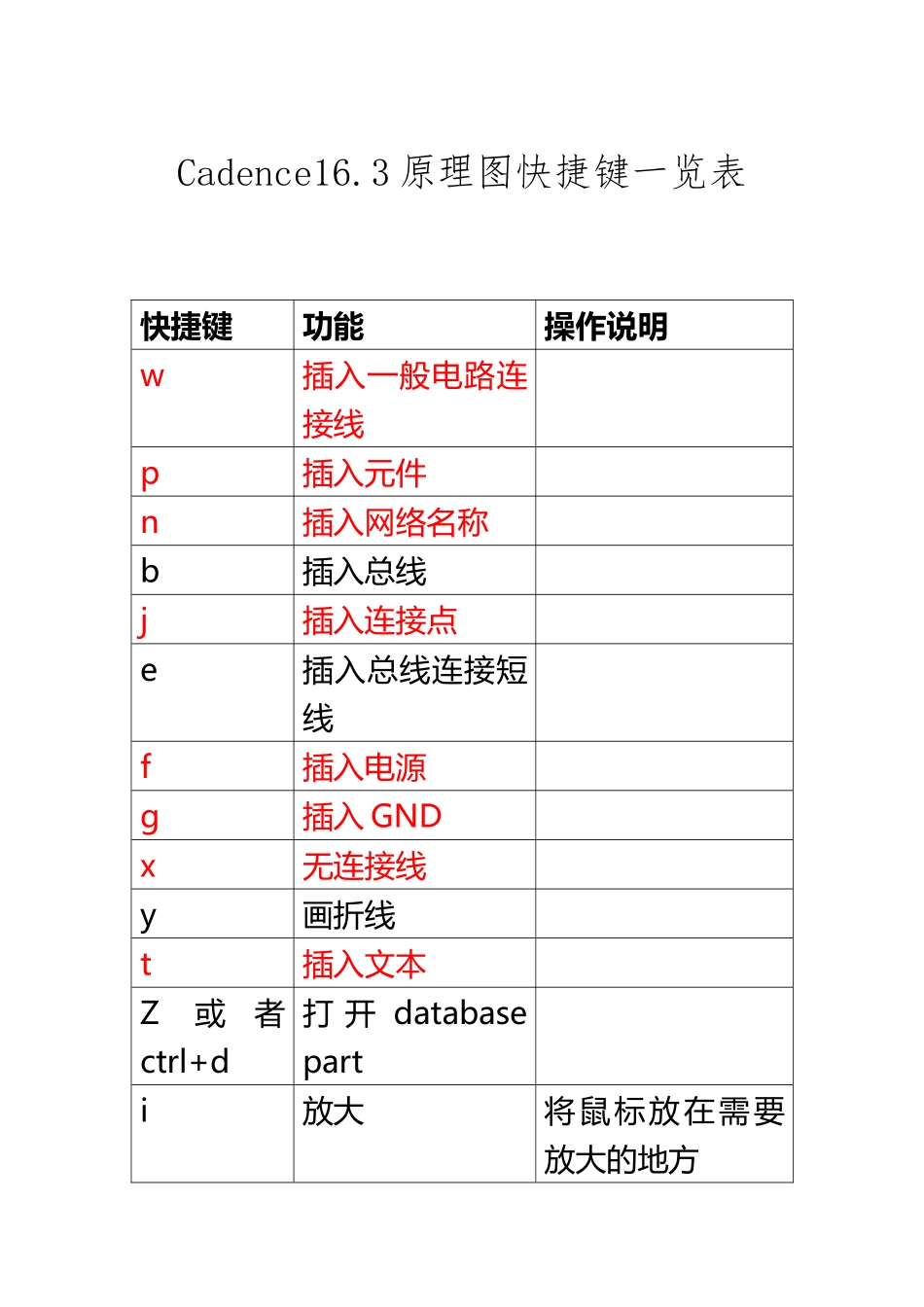

cadence 原理图快捷键一览表(4 页)Good is good, but better carries it.精益求精，善益求善。Cadence16.3 原理图快捷键一览表快捷键功能操作说明w插入一般电路连接线p插入元件n插入网络名称b插入总线j插入连接点e插入总线连接短线f插入电源g插入 GNDx无连接线y画折线t插入文本Z或者ctrl+d打 开 database parti放大将鼠标放在需要放大的地方o缩小将鼠标放在需要缩小的地方r旋转对象先 点 击 选 中 对象 ， 再 点 击 r 旋转h垂直镜像先 点 击 选 中 对象，再点击 h 翻转v水平镜像先 点 击 选 中 对象，再点击 v 翻转Esc取消当前功能模式，还原为“选择”Ctrl + a全选Ctrl + v粘贴Ctrl + z回到上一步Ctrl + c复制Ctrl + e打开对象属性编辑页面先用鼠标选中对象Ctrl + t对齐网格线Ctrl + iSelection filter选择过滤器Ctrl + p启动打印页面Ctrl + s保存Ctrl + f搜索Ctrl + gGo toCtrl + x剪切Ctrl + m选择用过的器件Ctrl + L连 接 database part 先点选对象，该操作会撤销在该对象上的撤销或者重新编辑的操作信息Shift画斜线按住 shift，同时画线，可以画任意角度的电路连接线Shift + m Variant view mode 变换视图模式F4重复上一次命令F9配置宏F7记录F8演示播放F1Capture helpF5重画注：红色为画原理图常用快捷键。限于水平，表中难免出现错误和不足，请指正，谢谢！！ 制作：王超 北京理工大学机电学院 superman678191@sina.com；[—%…）！@￥|?（、?'|.~。~】%，<-【，《{…
