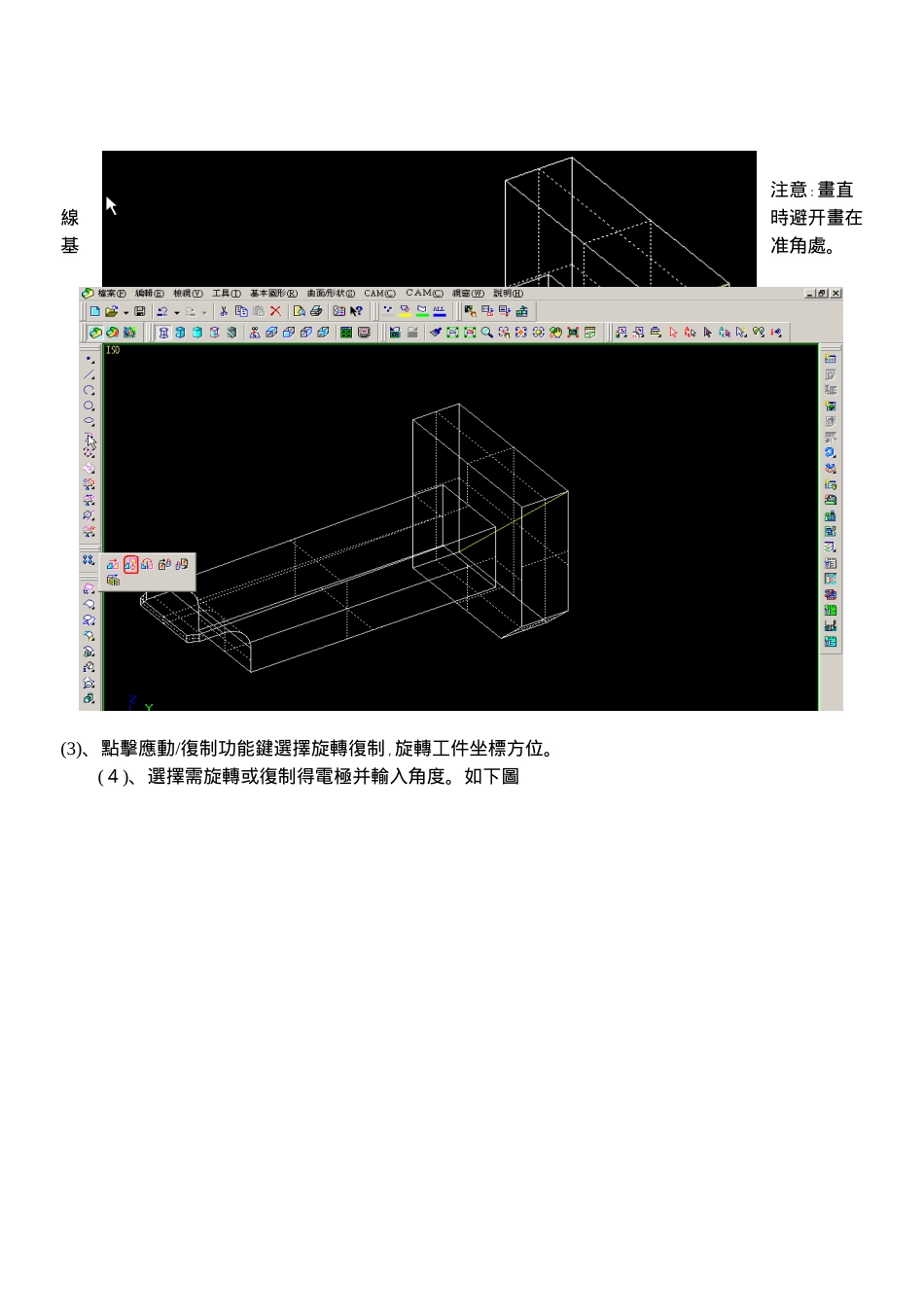

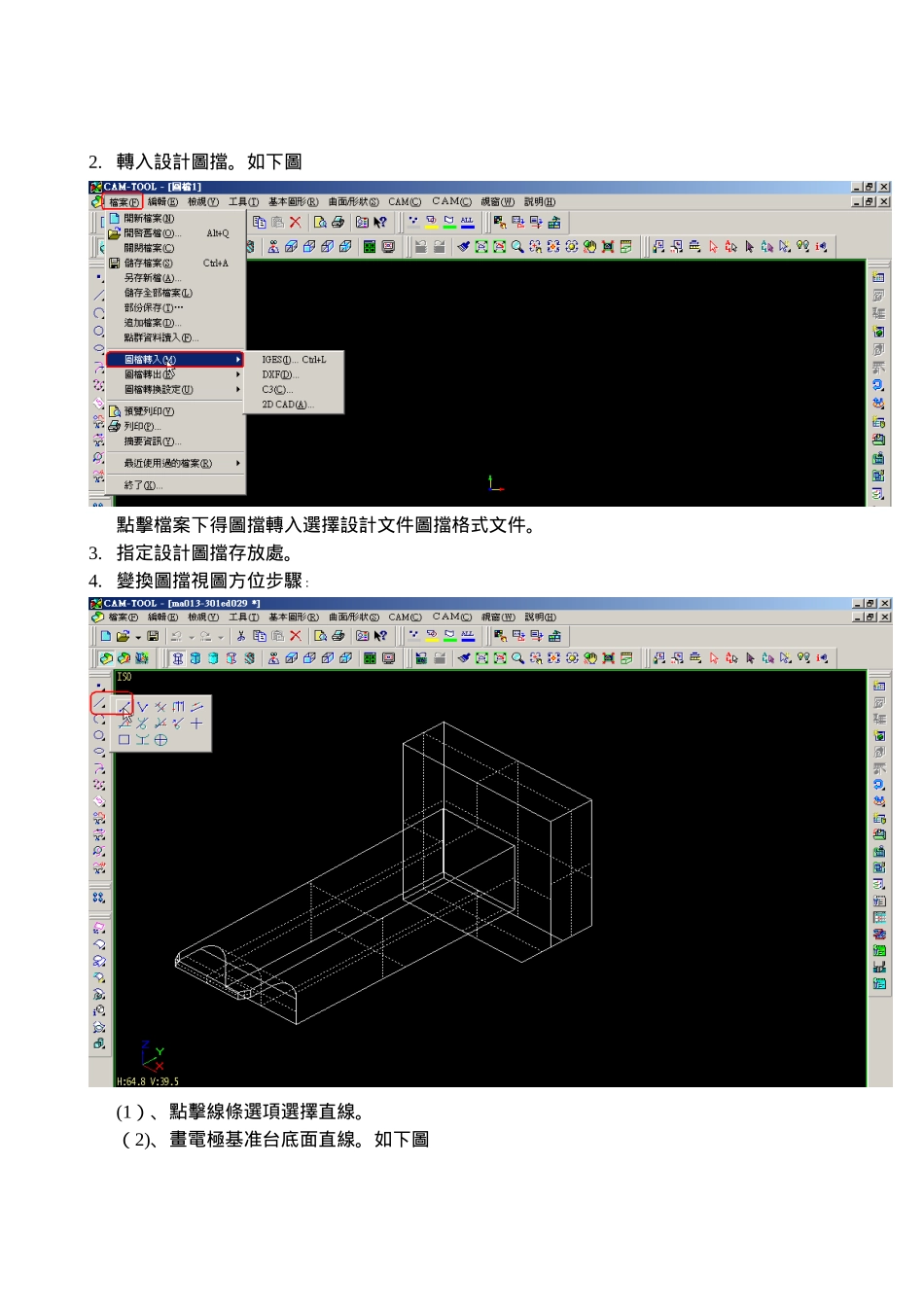

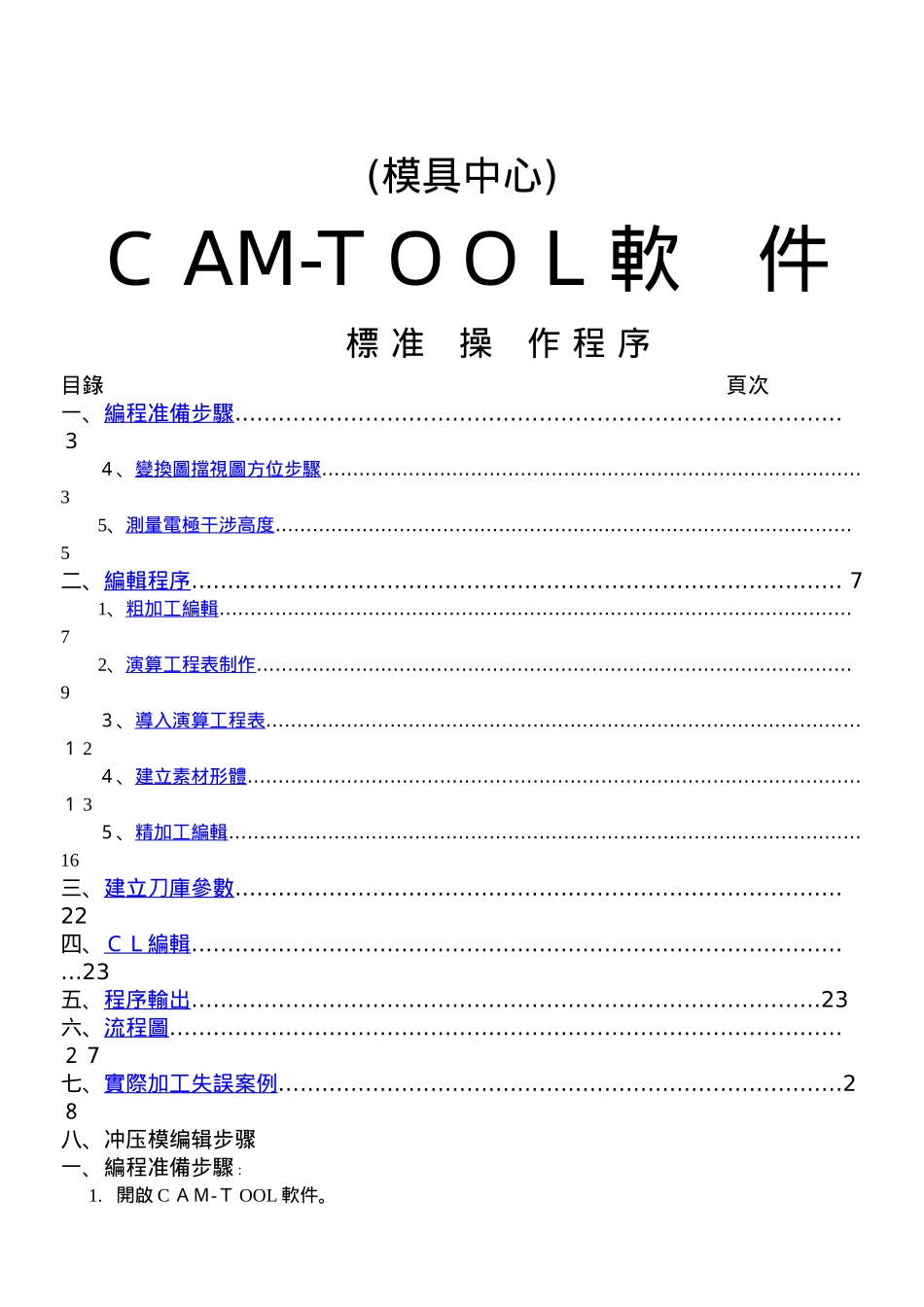

(模具中心)Ｃ AM-T ＯＯ L 軟 件 標 准 操 作 程 序目錄 頁次一、編程准備步驟………………………………………………………………………… ３４、變換圖擋視圖方位步驟…………………………………………………………………………… 35、測量電極干涉高度………………………………………………………………………………… 5二、編輯程序……………………………………………………………………………… 71、粗加工編輯………………………………………………………………………………………… 72、演算工程表制作…………………………………………………………………………………… 9３、導入演算工程表…………………………………………………………………………………… １ 2４、建立素材形體……………………………………………………………………………………… １ 3５、精加工編輯………………………………………………………………………………………… 16三、建立刀庫參數………………………………………………………………………… 22四、ＣＬ編輯…………………………………………………………………………………23五﹑程序輸出……………………………………………………………………………23六、流程圖………………………………………………………………………………… ２ 7七、實際加工失誤案例……………………………………………………………………2８八、冲压模编辑步骤一﹑編程准備步驟﹕1. 開啟 C ＡＭ-Ｔ OOL 軟件。2. 轉入設計圖擋。如下圖點擊檔案下得圖擋轉入選擇設計文件圖擋格式文件。3. 指定設計圖擋存放處。4. 變換圖擋視圖方位步驟﹕(1）、點擊線條選項選擇直線。（2)、畫電極基准台底面直線。如下圖注意﹕畫直線時避开畫在基准角處。 (3)、點擊應動/復制功能鍵選擇旋轉復制﹐旋轉工件坐標方位。 (４)、選擇需旋轉或復制得電極并輸入角度。如下圖 注﹕1、選擇到電極顯示為紅色。 （5)、移動工件至坐標原點。5. 測量電極干涉高度。5.1. 打開 PRO 文檔下得*、m ｆ g 圖擋。如下圖 5.2. 選擇所需電極點擊開啟﹐將電極顯示。如下圖 ５、3 測量步驟。如下圖 5.３.1 點擊分析欄下得距離測量工件干涉高度。顯示類型二﹑編輯程序。1、粗加工程序編輯。１、１新增加工程序輪廓切削加工。１、2 輸入加工程序名單并選擇加工類型。如上圖 1、3、點擊下一步編輯刀具規格。如下圖1、...
