danfossfc302变频器的使用

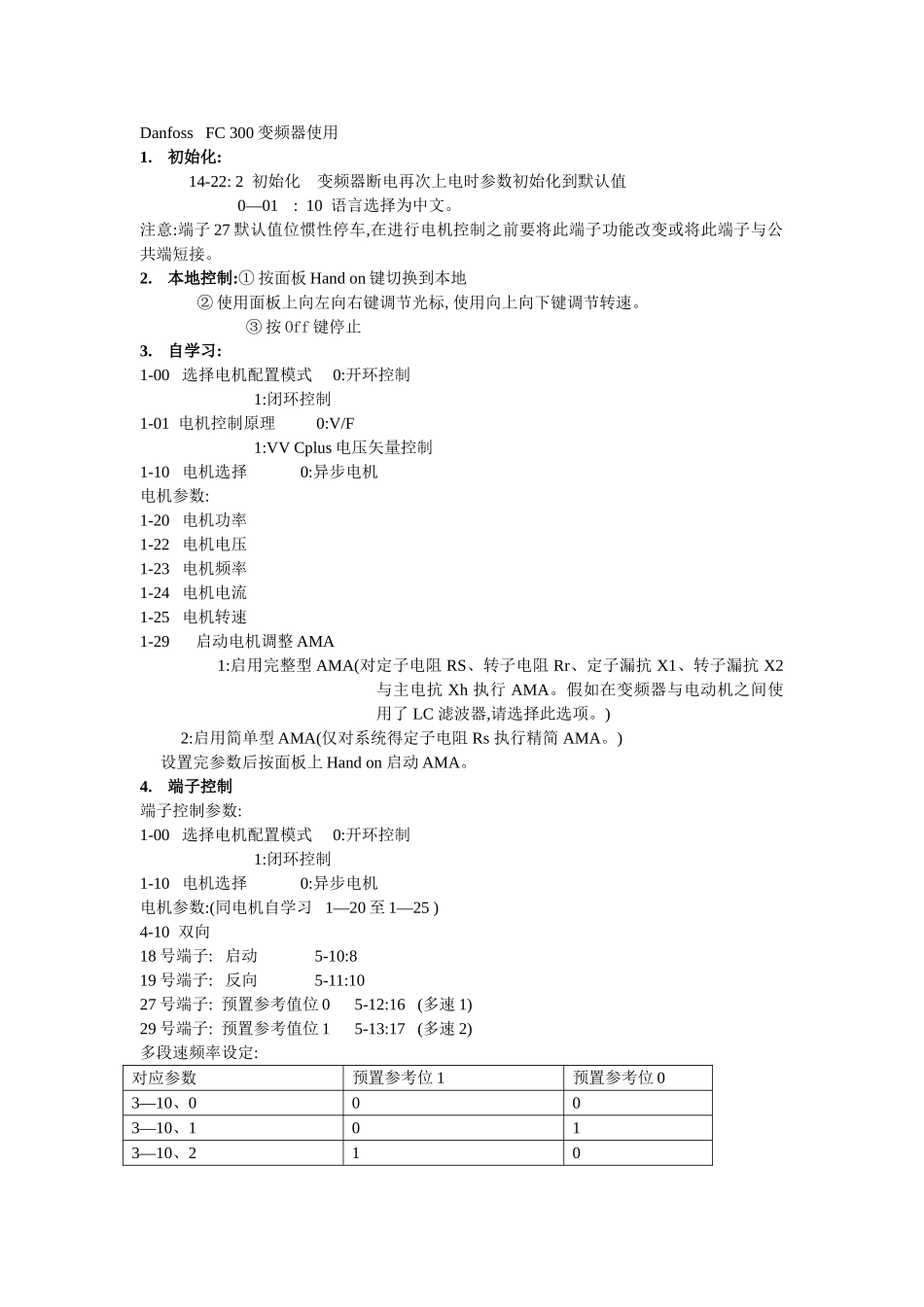

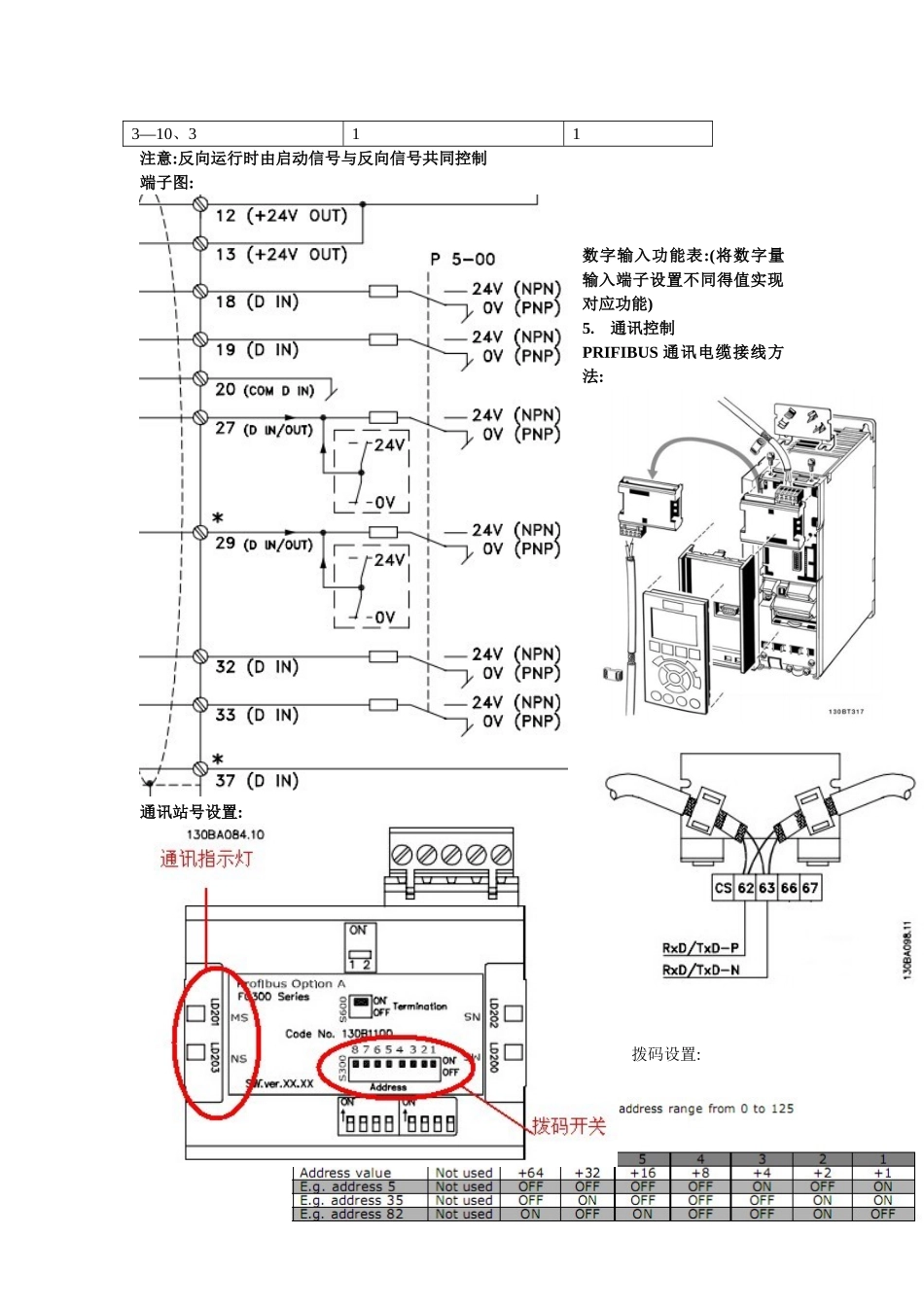

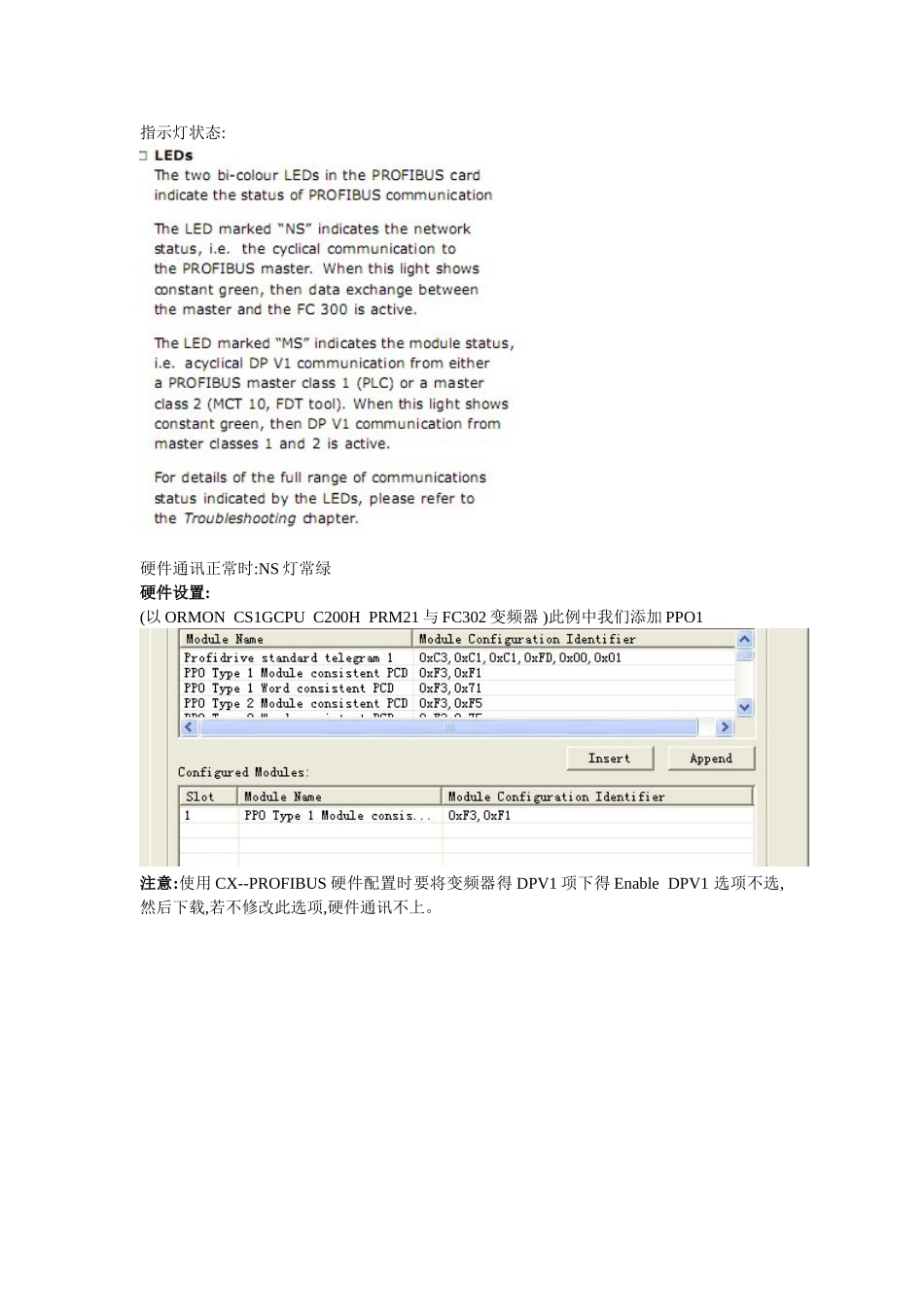

Danfoss FC 300 变频器使用1.初始化: 14-22: 2 初始化 变频器断电再次上电时参数初始化到默认值0—01: 10 语言选择为中文。注意:端子 27 默认值位惯性停车,在进行电机控制之前要将此端子功能改变或将此端子与公共端短接。2.本地控制:① 按面板 Hand on 键切换到本地 ② 使用面板上向左向右键调节光标,使用向上向下键调节转速。 ③ 按 Off 键停止3.自学习:1-00 选择电机配置模式 0:开环控制 1:闭环控制1-01 电机控制原理 0:V/F 1:VV Cplus 电压矢量控制1-10 电机选择 0:异步电机电机参数:1-20 电机功率1-22 电机电压 1-23 电机频率 1-24 电机电流 1-25 电机转速1-29启动电机调整 AMA 1:启用完整型 AMA(对定子电阻 RS、转子电阻 Rr、定子漏抗 X1、转子漏抗 X2 与主电抗 Xh 执行 AMA。假如在变频器与电动机之间使用了 LC 滤波器,请选择此选项。) 2:启用简单型 AMA(仅对系统得定子电阻 Rs 执行精简 AMA。) 设置完参数后按面板上 Hand on 启动 AMA。4.端子控制端子控制参数:1-00 选择电机配置模式 0:开环控制 1:闭环控制1-10 电机选择 0:异步电机电机参数:(同电机自学习 1—20 至 1—25 )4-10 双向18 号端子: 启动 5-10:819 号端子: 反向 5-11:10 27 号端子: 预置参考值位 0 5-12:16 (多速 1)29 号端子: 预置参考值位 1 5-13:17 (多速 2)多段速频率设定:对应参数预置参考位 1预置参考位 03—10、0003—10、1013—10、2103—10、311注意:反向运行时由启动信号与反向信号共同控制端子图:数字输入功能表:(将数字量输入端子设置不同得值实现对应功能)5.通讯控制PRIFIBUS 通讯电缆接线方法:通讯站号设置:拨码设置:指示灯状态:硬件通讯正常时:NS 灯常绿硬件设置:(以 ORMON CS1GCPU C200H PRM21 与 FC302 变频器 )此例中我们添加 PPO1注意:使用 CX--PROFIBUS 硬件配置时要将变频器得 DPV1 项下得 Enable DPV1 选项不选,然后下载,若不修改此选项,硬件通讯不上。PROFIBUS 通讯相关参数设置:电机参数4—10 双向8—01 仅控制字8—02 选件 A8—04 控制字超时并跳闸功能: 停止或停止跳闸 8—50 总线8—51 总线8—52 总线8—53 总线8—55 总线8—56 总线程序控制:FC300 变频器得通讯字:控制字位(CTW):启动:控制字送 47F停止:控制字送 43F状态字位(STW):变频器得地址由 PPO 得知:头4 个字为参数修改字,不参加控制,主控制字为第 ...
