DX钻孔灌注桩施工组织设计

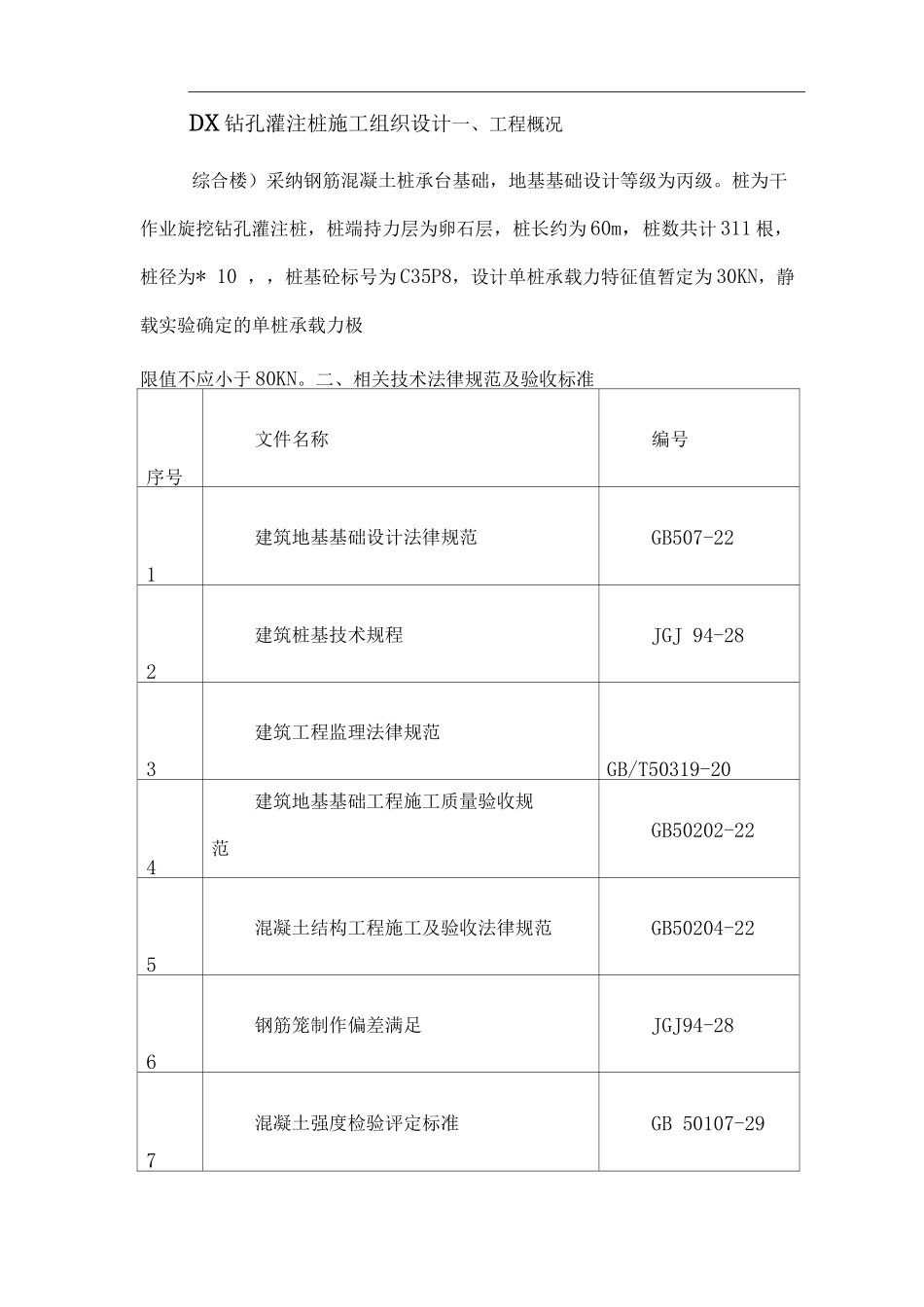

DX 钻孔灌注桩施工组织设计一、工程概况综合楼）采纳钢筋混凝土桩承台基础，地基基础设计等级为丙级。桩为干作业旋挖钻孔灌注桩，桩端持力层为卵石层，桩长约为 60m，桩数共计 311 根，桩径为* 10 ，，桩基砼标号为 C35P8，设计单桩承载力特征值暂定为 30KN，静载实验确定的单桩承载力极限值不应小于 80KN。二、相关技术法律规范及验收标准序号文件名称编号1建筑地基基础设计法律规范GB507-222建筑桩基技术规程JGJ 94-283建筑工程监理法律规范GB/T50319-204建筑地基基础工程施工质量验收规范GB50202-225混凝土结构工程施工及验收法律规范GB50204-226钢筋笼制作偏差满足JGJ94-287混凝土强度检验评定标准GB 50107-298混凝土质量控制标准GB50164-249工程测量法律规范GB526-2710施工现场临时用电安全技术法律规范JGJ46-2511建筑机械使用安全技术规程JGJ33-2112建筑工程资料管理规程DBJ01-51-2313建设工程监理规程DBJ01-41-2214建筑工程施工质量检验统一标准GB503-21三、施工工序及流程为确保该钻孔灌注桩工程的施工质量，且在最短的时间内圆满完成该工程，同时结合该工程的实际情况，经过认真讨论和认真分析，特主要从施工工序、施工方法、施工工艺、施工技术要求等方面制订施工方案：3-1.本工程旋挖桩（① 10 数量约 212 根，平均桩长为 35.0m 合计混凝土方量约 3077m.考虑到场地施工面大、桩布置分散、砂层厚、桩较长的特点，施工有一定难度做护壁措施，以防塌孔。针对本工程旋挖桩施工，计划安排 2 台旋挖桩机（三一重机 SR280R 型）作业，同时每台桩机安排两个施工班组连续施工。每台旋挖桩机按平均每天完成 3~4 根桩计，两台桩机每天可完成 6~8 根桩同时考虑不利天气因素的影响，计划按甲方要求在 20 天内完成旋挖桩的施工（在施工场地全面交出的前提下）。施工过程根据工作面和进度情况及时调整设备数量3-2.施工顺序本工程旋挖桩主要分布在。-8。-顷 D-D、D-E、D-F 轴 D-22、D-24、D-25 轴上（详见设计图纸），考虑到吊机起吊钢筋笼时宜相对集中的原则，安排两台旋挖机作业时也尽可能集中在一个小片区。施工总体顺序是：根据甲方要求集中施工优先交出的片区。3-3.施工便道布置及修筑。本工程桩基础设计旋挖灌注桩，施工便道布置应综合考虑，尽可能顾及各个施工面。针对旋挖桩施工，便道做如下布置：①沿 D-25 轴外边布置一条施工便道，可确保 D-22、D-24、D-25 轴上的桩全部施工完；②在 D-辄 D-E 轴之间...
