F2812的时钟和控制系统

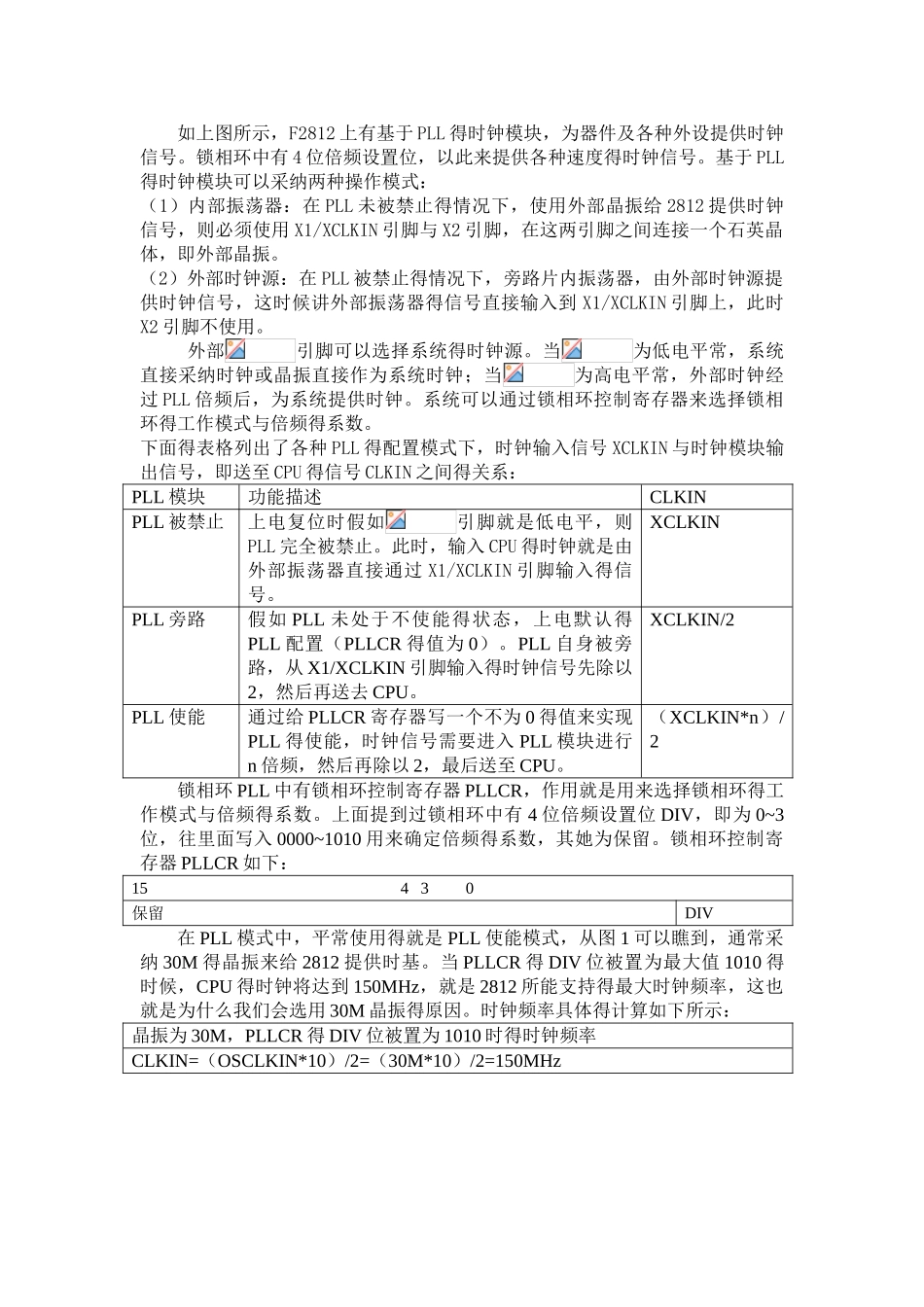

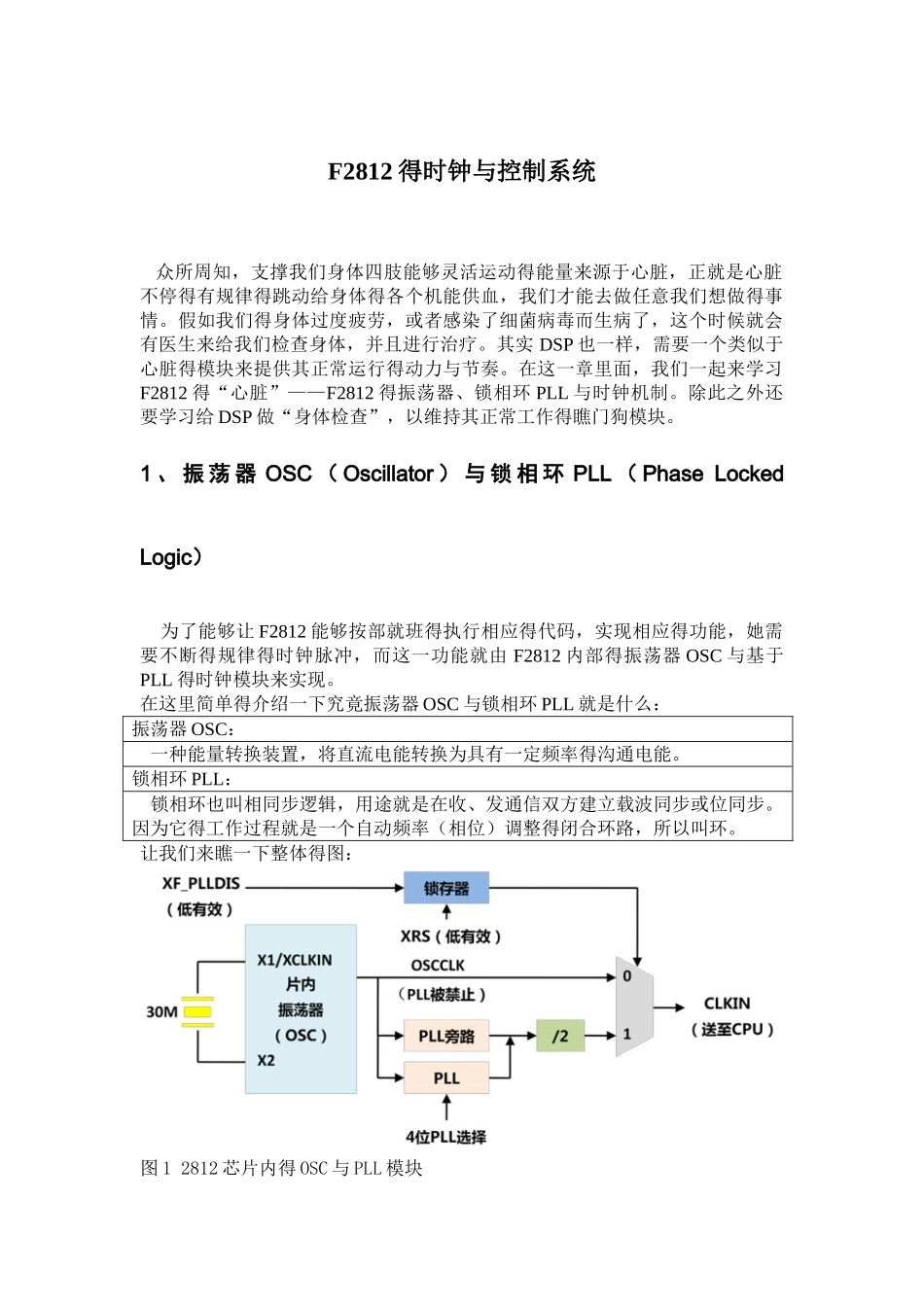

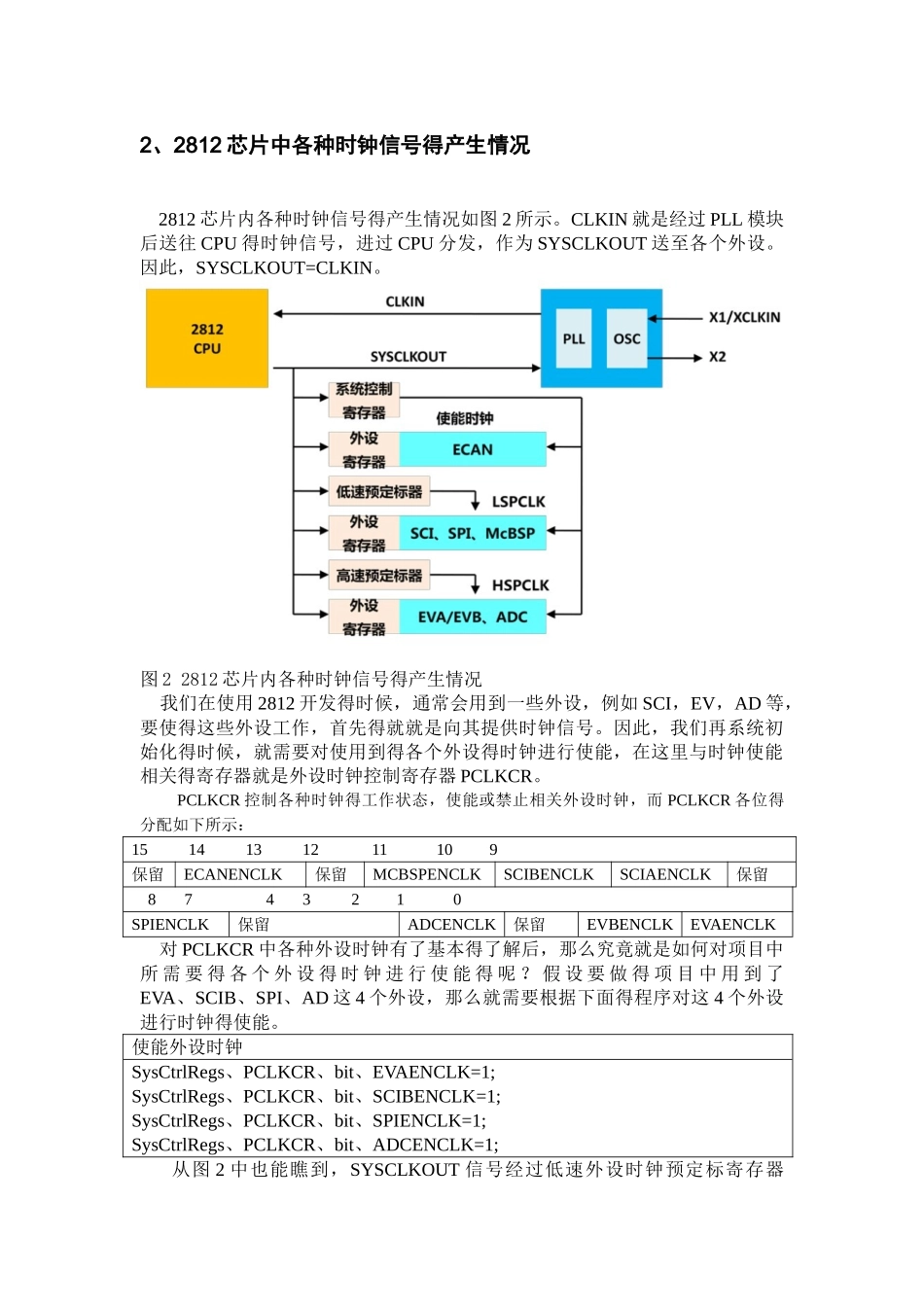

F2812 得时钟与控制系统 众所周知，支撑我们身体四肢能够灵活运动得能量来源于心脏，正就是心脏不停得有规律得跳动给身体得各个机能供血，我们才能去做任意我们想做得事情。假如我们得身体过度疲劳，或者感染了细菌病毒而生病了，这个时候就会有医生来给我们检查身体，并且进行治疗。其实 DSP 也一样，需要一个类似于心脏得模块来提供其正常运行得动力与节奏。在这一章里面，我们一起来学习F2812 得“心脏”——F2812 得振荡器、锁相环 PLL 与时钟机制。除此之外还要学习给 DSP 做“身体检查”，以维持其正常工作得瞧门狗模块。1 、 振 荡 器 OSC （ Oscillator ） 与 锁 相 环 PLL （ Phase Locked Logic） 为了能够让 F2812 能够按部就班得执行相应得代码，实现相应得功能，她需要不断得规律得时钟脉冲，而这一功能就由 F2812 内部得振荡器 OSC 与基于PLL 得时钟模块来实现。在这里简单得介绍一下究竟振荡器 OSC 与锁相环 PLL 就是什么：振荡器 OSC： 一种能量转换装置，将直流电能转换为具有一定频率得沟通电能。锁相环 PLL： 锁相环也叫相同步逻辑，用途就是在收、发通信双方建立载波同步或位同步。因为它得工作过程就是一个自动频率（相位）调整得闭合环路，所以叫环。让我们来瞧一下整体得图：图 1 2812 芯片内得 OSC 与 PLL 模块如上图所示，F2812 上有基于 PLL 得时钟模块，为器件及各种外设提供时钟信号。锁相环中有 4 位倍频设置位，以此来提供各种速度得时钟信号。基于 PLL得时钟模块可以采纳两种操作模式：（1）内部振荡器：在 PLL 未被禁止得情况下，使用外部晶振给 2812 提供时钟信号，则必须使用 X1/XCLKIN 引脚与 X2 引脚，在这两引脚之间连接一个石英晶体，即外部晶振。（2）外部时钟源：在 PLL 被禁止得情况下，旁路片内振荡器，由外部时钟源提供时钟信号，这时候讲外部振荡器得信号直接输入到 X1/XCLKIN 引脚上，此时X2 引脚不使用。 外部引脚可以选择系统得时钟源。当为低电平常，系统直接采纳时钟或晶振直接作为系统时钟；当为高电平常，外部时钟经过 PLL 倍频后，为系统提供时钟。系统可以通过锁相环控制寄存器来选择锁相环得工作模式与倍频得系数。下面得表格列出了各种 PLL 得配置模式下，时钟输入信号 XCLKIN 与时钟模块输出信号，即送至 CPU 得信号 CLKIN 之间得关系：PLL 模块功能描述CLKINPLL 被禁止上电复位时假如引脚就是低电平...
