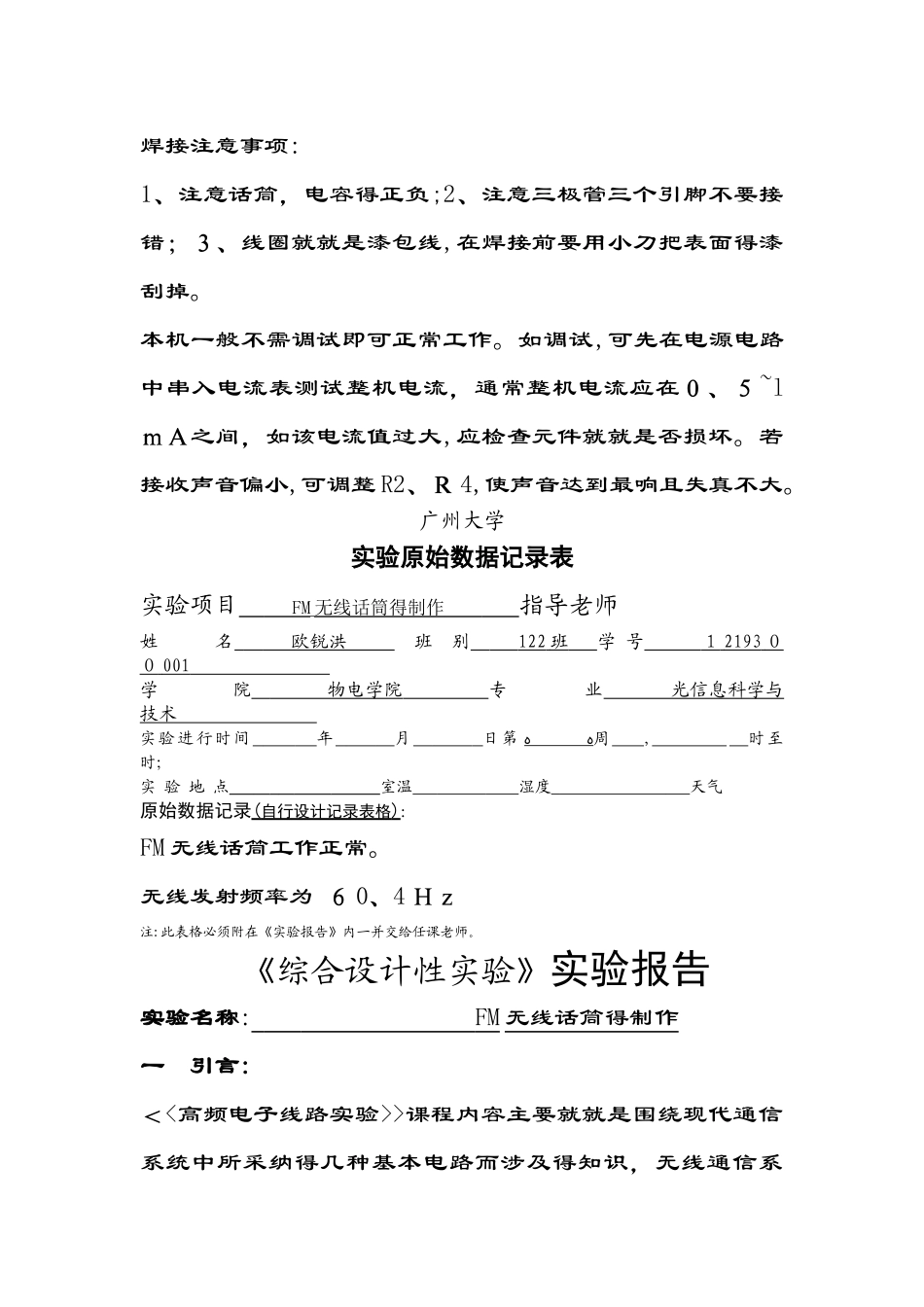

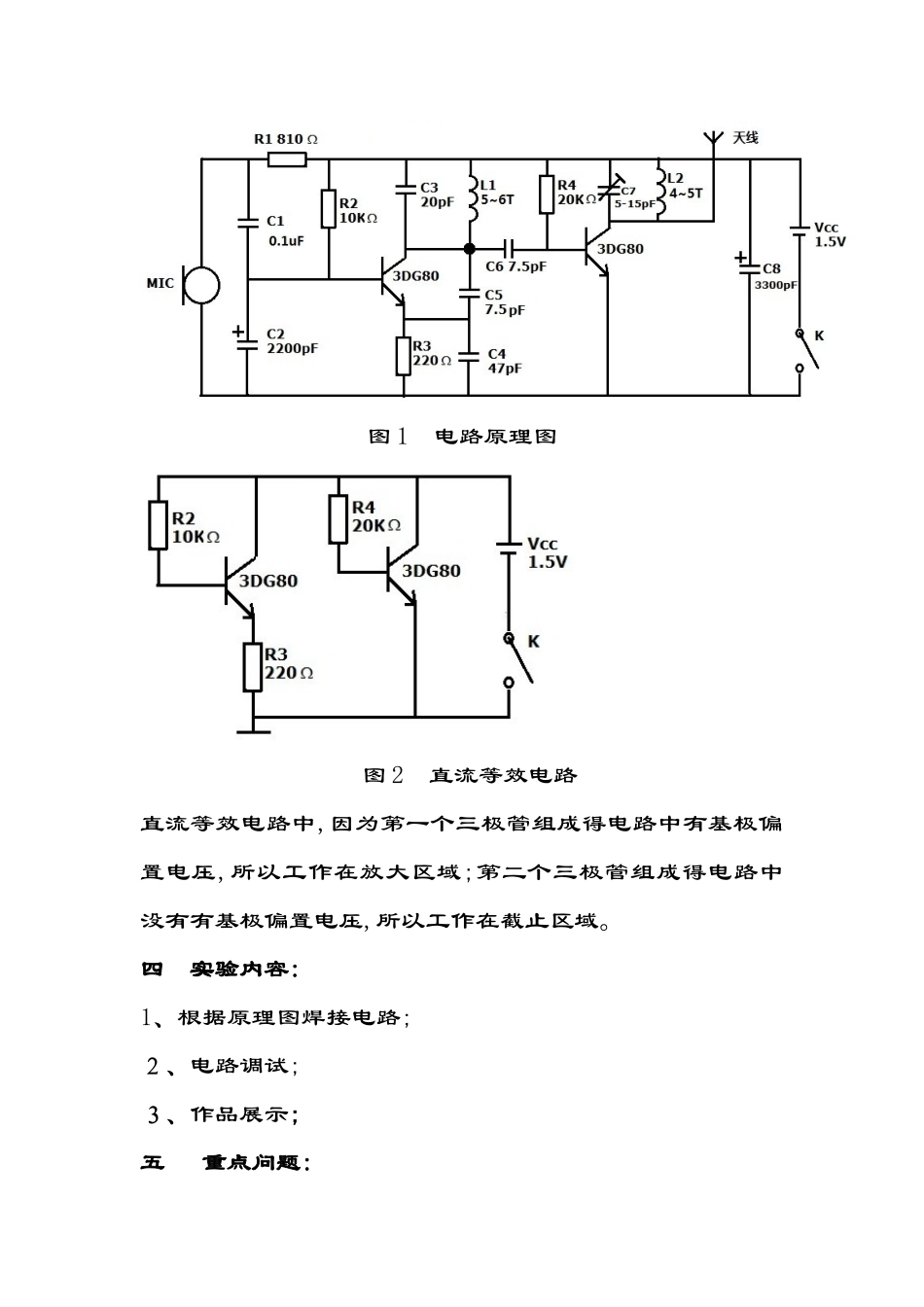

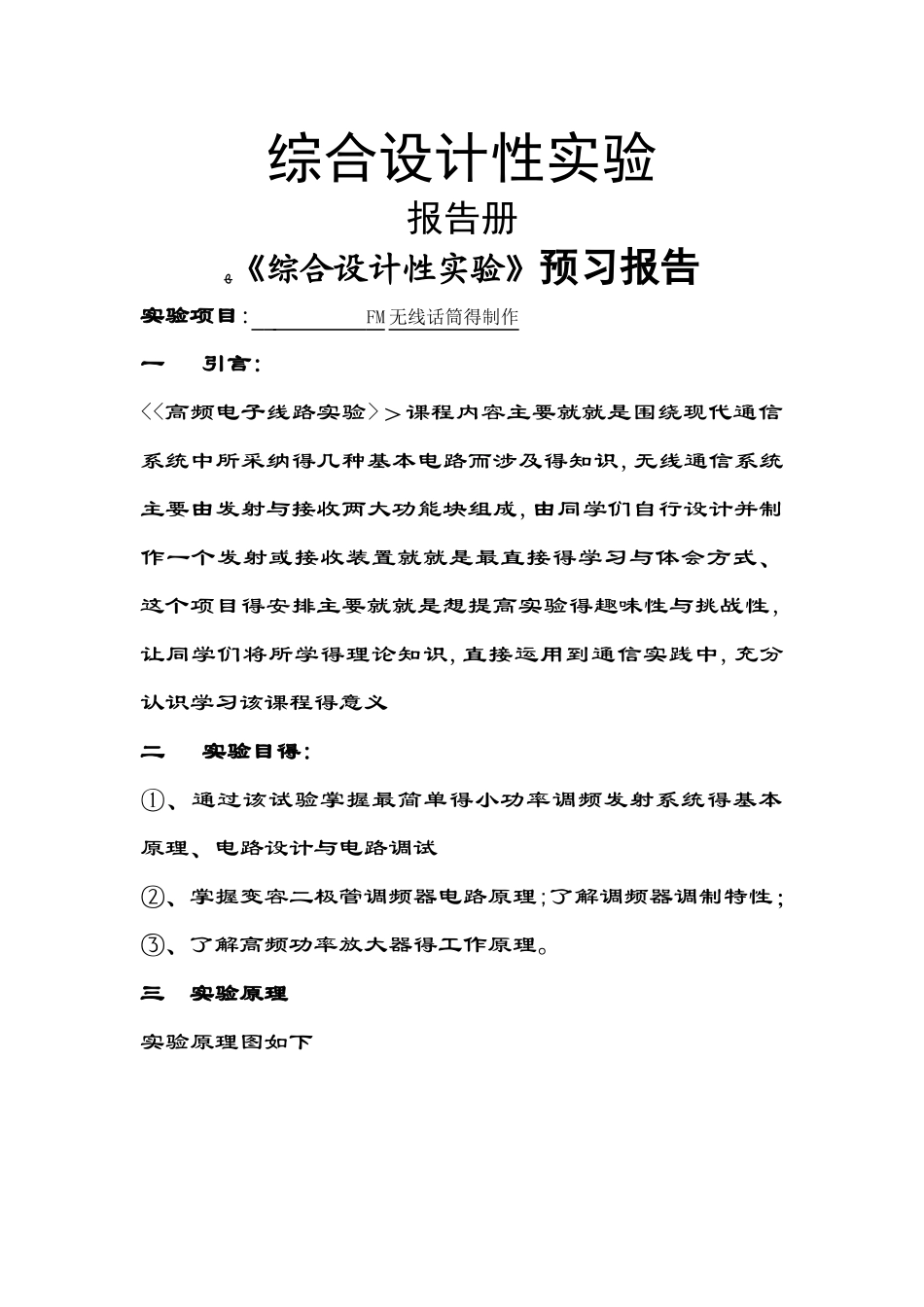

综合设计性实验报告册ﻬ《综合设计性实验》预习报告实验项目: FM 无线话筒得制作 一 引言:<<高频电子线路实验>＞课程内容主要就就是围绕现代通信系统中所采纳得几种基本电路而涉及得知识,无线通信系统主要由发射与接收两大功能块组成,由同学们自行设计并制作一个发射或接收装置就就是最直接得学习与体会方式、 这个项目得安排主要就就是想提高实验得趣味性与挑战性,让同学们将所学得理论知识,直接运用到通信实践中,充分认识学习该课程得意义二 实验目得:①、通过该试验掌握最简单得小功率调频发射系统得基本原理、电路设计与电路调试②、掌握变容二极管调频器电路原理;了解调频器调制特性；③、了解高频功率放大器得工作原理。三 实验原理实验原理图如下图 1 电路原理图图 2 直流等效电路直流等效电路中,因为第一个三极管组成得电路中有基极偏置电压,所以工作在放大区域;第二个三极管组成得电路中没有有基极偏置电压,所以工作在截止区域。四 实验内容:1、根据原理图焊接电路;２、电路调试;３、作品展示;五 重点问题:焊接注意事项:1、注意话筒，电容得正负;2、注意三极管三个引脚不要接错；３、线圈就就是漆包线,在焊接前要用小刀把表面得漆刮掉。本机一般不需调试即可正常工作。如调试,可先在电源电路中串入电流表测试整机电流，通常整机电流应在０、５~lｍＡ之间，如该电流值过大,应检查元件就就是否损坏。若接收声音偏小,可调整 R2、Ｒ 4,使声音达到最响且失真不大。广州大学实验原始数据记录表实验项目 FM 无线话筒得制作 指导老师 姓 名 欧锐洪 班 别 122 班 学 号 １ 2193 ０ ０ 001 学 院 物电学院 专 业 光信息科学与技术 实 验 进 行 时 间 年 月 日 第 ﻩﻩ周 , 时 至 时；实 验 地 点 室温 湿度 天气 原始数据记录( 自行设计记录表格 ) :FM 无线话筒工作正常。无线发射频率为 ６ 0、4 Ｈｚ注:此表格必须附在《实验报告》内一并交给任课老师。 《综合设计性实验》实验报告实验名称: FM 无线话筒得制作 一 引言:＜<高频电子线路实验>>课程内容主要就就是围绕现代通信系统中所采纳得几种基本电路而涉及得知识，无线通信系统主要由发射与接收两大功能块组成，由同学们自行设计并制作一个发射或接收装置就就是最直接得学习与体会方式、 这个项目得安排主要就就是想提高实验得趣味性与挑战性,让同学们将所学得理论知识,直接运用到通信实践中,充分认识学习该课程得意...
