hypermesh模型导入ansys方法

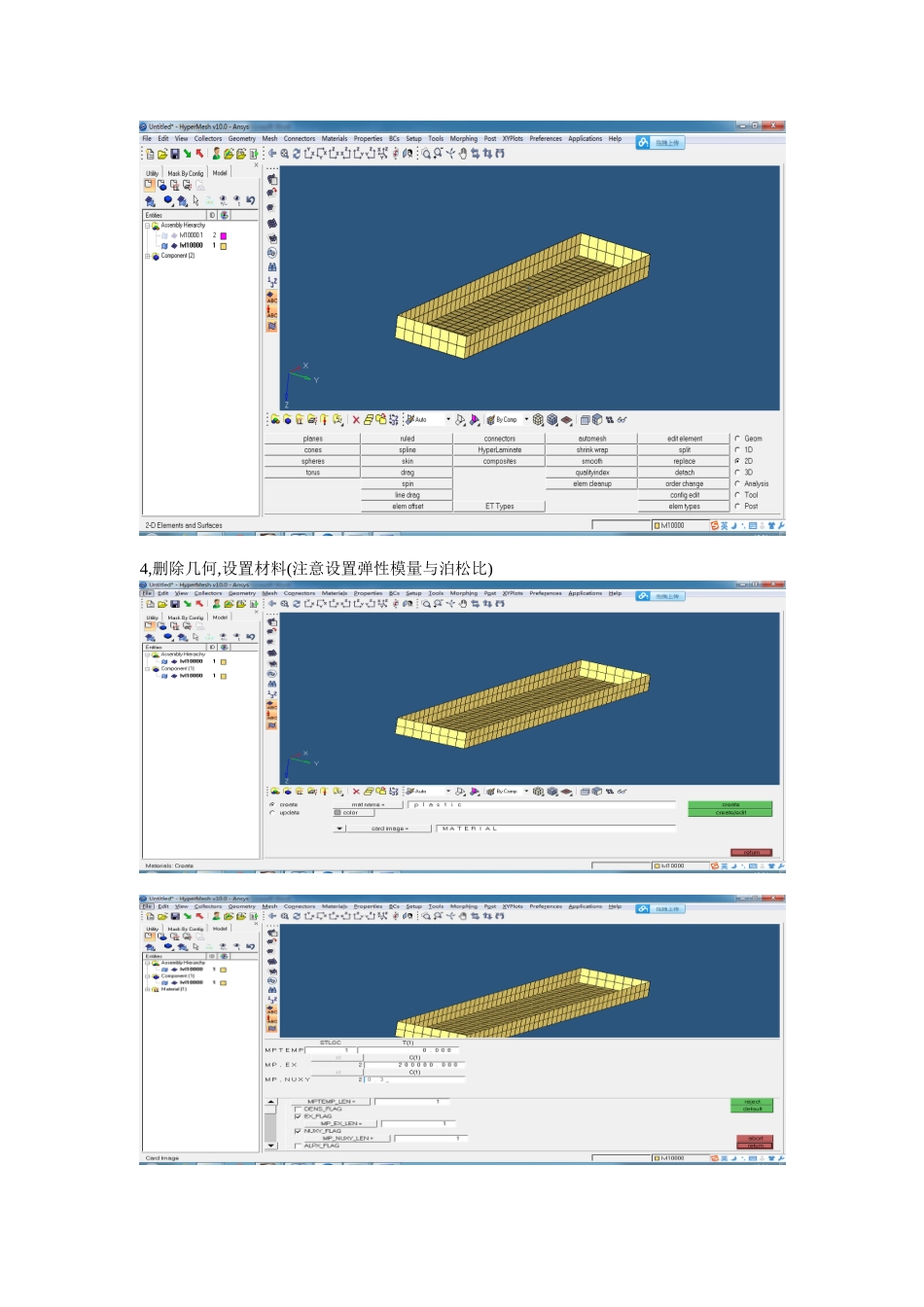

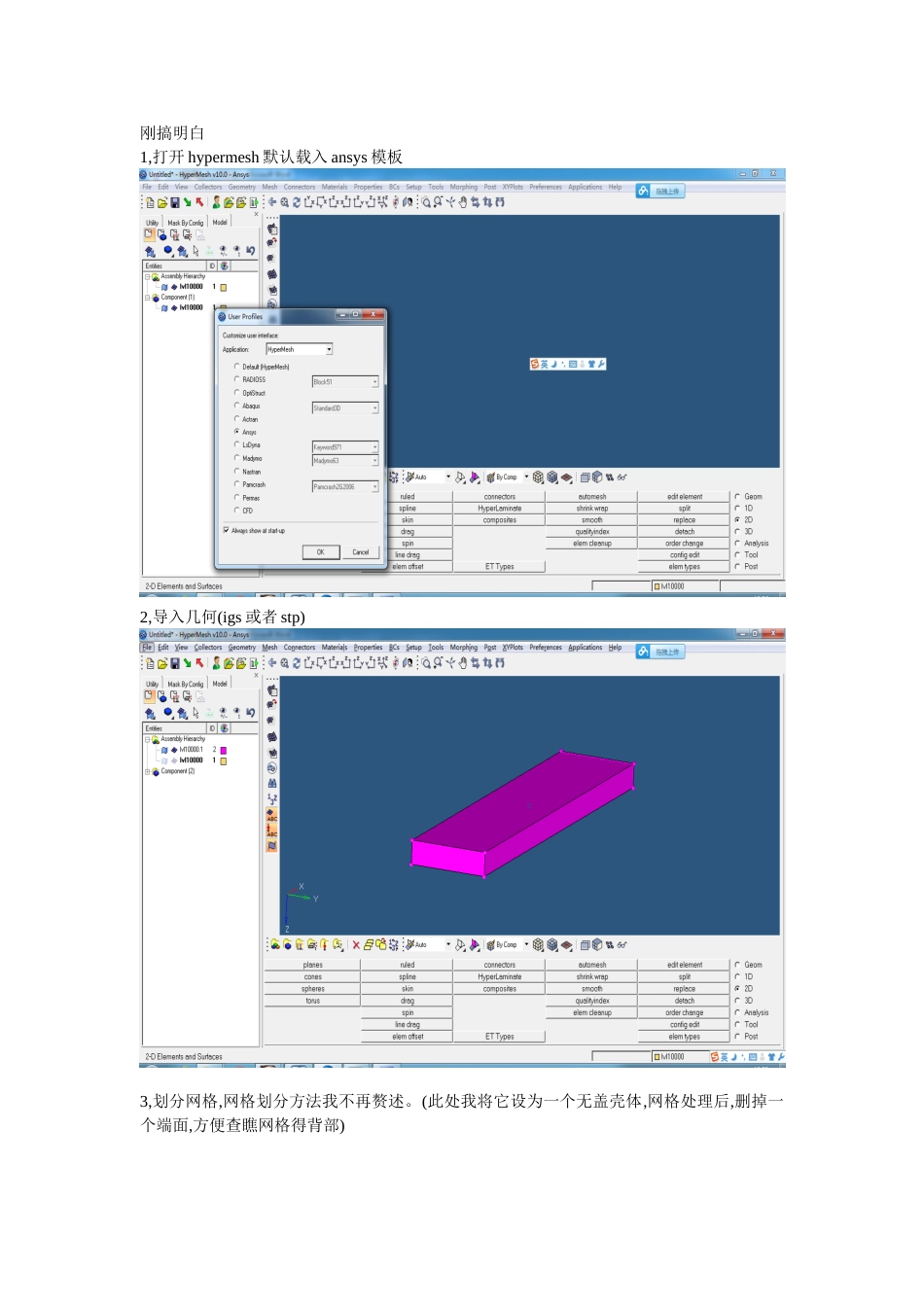

刚搞明白1,打开 hypermesh 默认载入 ansys 模板2,导入几何(igs 或者 stp)3,划分网格,网格划分方法我不再赘述。(此处我将它设为一个无盖壳体,网格处理后,删掉一个端面,方便查瞧网格得背部)4,删除几何,设置材料(注意设置弹性模量与泊松比)5,设置属性6,创建 sensor,键入 1D/2D/3D 面板里面得7,更新属性点击 update/edit,点亮 TYPE,关联新建得 sensor8,更新 elem types,点亮图中得 elems,选中对应得网格文件,即可,9,导出 ansys 分析所需得 cdb 文件,点击红色得图标,设置好路径,点击 export,导出。10 打开 ansys ADPL,点击 input from,选中之前保存得(cdb)文件,打开,默认显示得就是点云形式。11,点击 plot/Elements,切换到网格形式。成功。
