MH电动葫芦门式起重机说明书

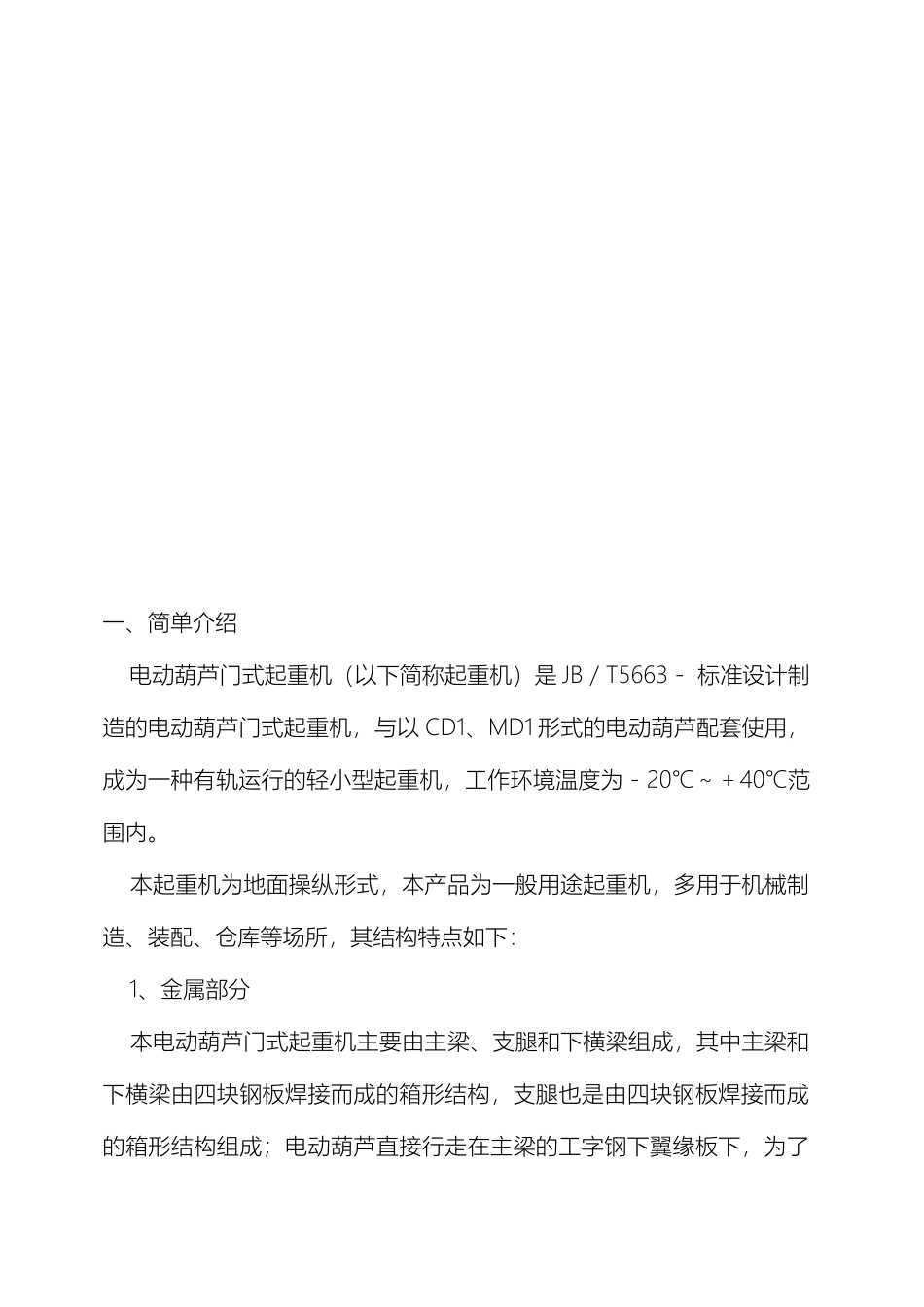

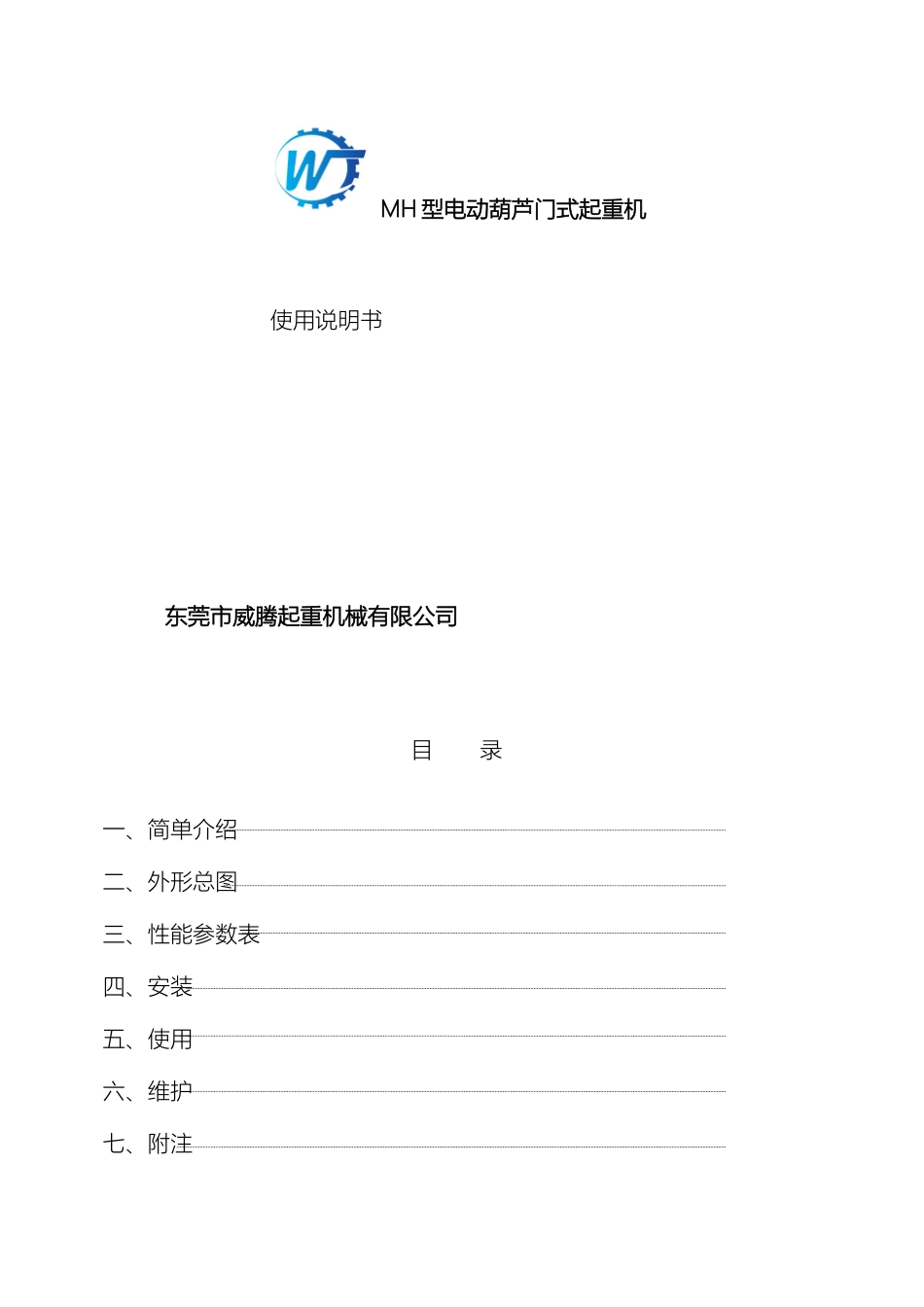

MH 电动葫芦门式起重机说明书 MH 型电动葫芦门式起重机 使用说明书 东莞市威腾起重机械有限公司目 录一、简单介绍 二、外形总图 三、性能参数表 四、安装 五、使用 六、维护 七、附注 一、简单介绍 电动葫芦门式起重机（以下简称起重机）是 JB／T5663－ 标准设计制造的电动葫芦门式起重机，与以 CD1、MD1 形式的电动葫芦配套使用，成为一种有轨运行的轻小型起重机，工作环境温度为－20℃～＋40℃范围内。 本起重机为地面操纵形式，本产品为一般用途起重机，多用于机械制造、装配、仓库等场所，其结构特点如下： 1、金属部分 本电动葫芦门式起重机主要由主梁、支腿和下横梁组成，其中主梁和下横梁由四块钢板焊接而成的箱形结构，支腿也是由四块钢板焊接而成的箱形结构组成；电动葫芦直接行走在主梁的工字钢下翼缘板下，为了贮存运输方便，主梁、支腿和下横梁之间用 M20 螺栓连接成为一体。 2、电动葫芦 电动葫芦可起升重物，并沿主梁纵向移动，其结构特点，详见有关电动葫芦说明书。 3、运行机构 本产品是采纳分别驱动形式，驱制动靠锥形转子电机来完成；传动是采纳“一开一闭”式齿轮传动。 4、电器设备 本产品所用运行电动机锥形转子电机形式，设有电器控制，电动葫芦及整套起重机均设有安全装置，如起升限位开关，终点限位开关等。 5、本产品规格表示方法如下： ⑴．地面操纵 例：起重量 5t，跨度 7m，工作级别 A3。 表示方法：MH5－7A3－D JB／T5663－ D 代表地面控制。 二、外形总图(见图一)三、技术特征及主要参数：本起重机的设计、制造、安装按 JB／T5663－ 、GB6067－ 等标准执行。该机主要参数如下：起重量：1t、2t、3t、5t、10t。跨 度：7.5m 、 10.5m 、 13.5m 、 16.5m 、 19.5m 、 22.5m 、 25.5m 、 28.5m 、 31 .5m。 上表为 MH5-7A3 的性能参数表。四、安装 1、在用户现场将起重机运行机构的驱动装置安装在下横梁上。 2、按图纸将下横梁临时固定于轨道上，用螺栓将四个支腿连接在下横梁上，然后将主梁吊装于支腿上，用螺栓固定可按标准 JB／T6333－1991 中的有关要求进行检验，安装时将主梁法兰、支腿法兰和下横梁法兰连接面清理毛刺。 3、将起重机的终点行程开关及开关箱等电器组装到横梁上，接通有关电器部分，调试两台运行电动机，使其转向一致。 4、电动葫芦可预先装在主梁上，同起重机一起架设到轨道上，也能够分别架设。 5、按图纸要求架设电源电缆...
