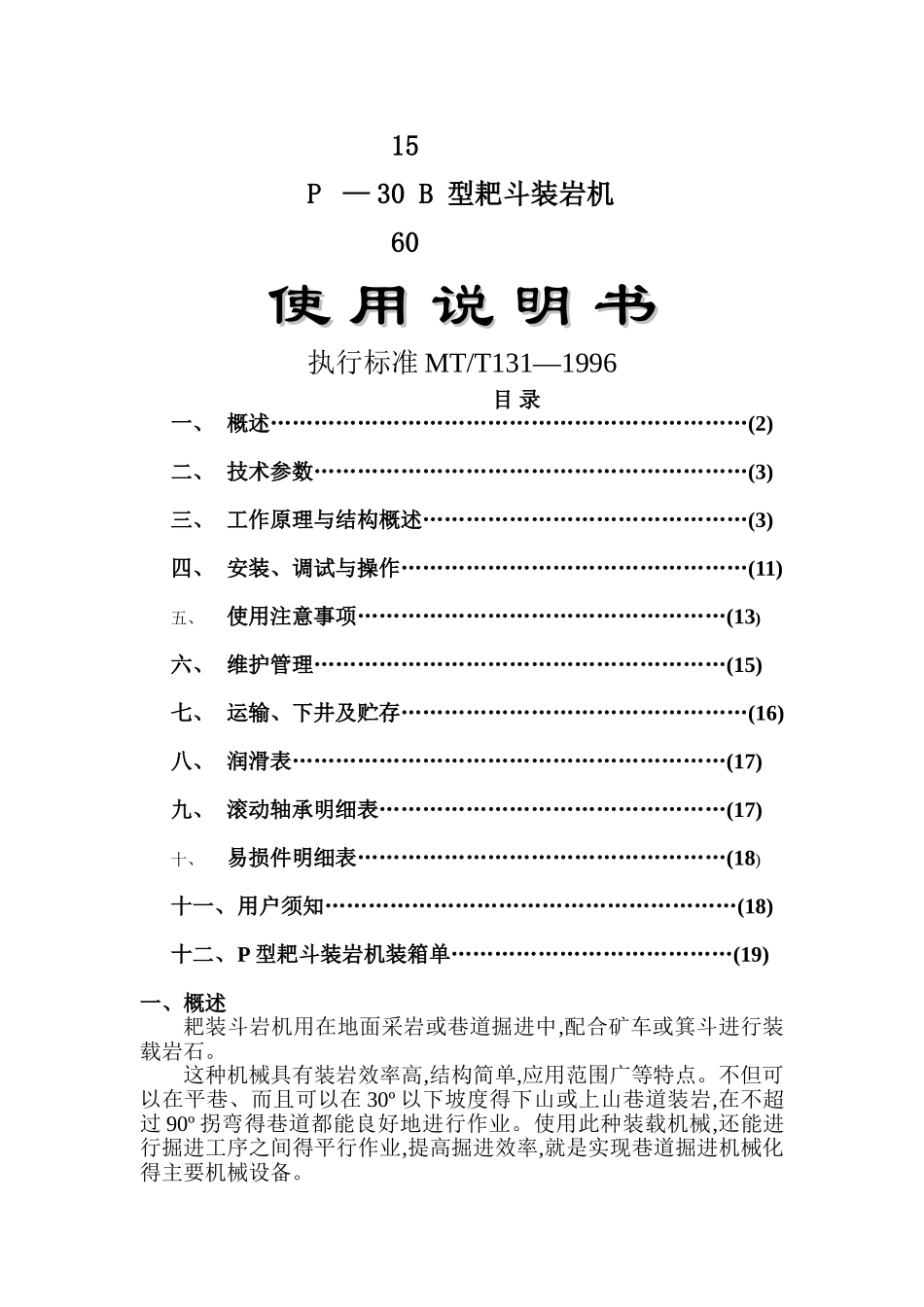

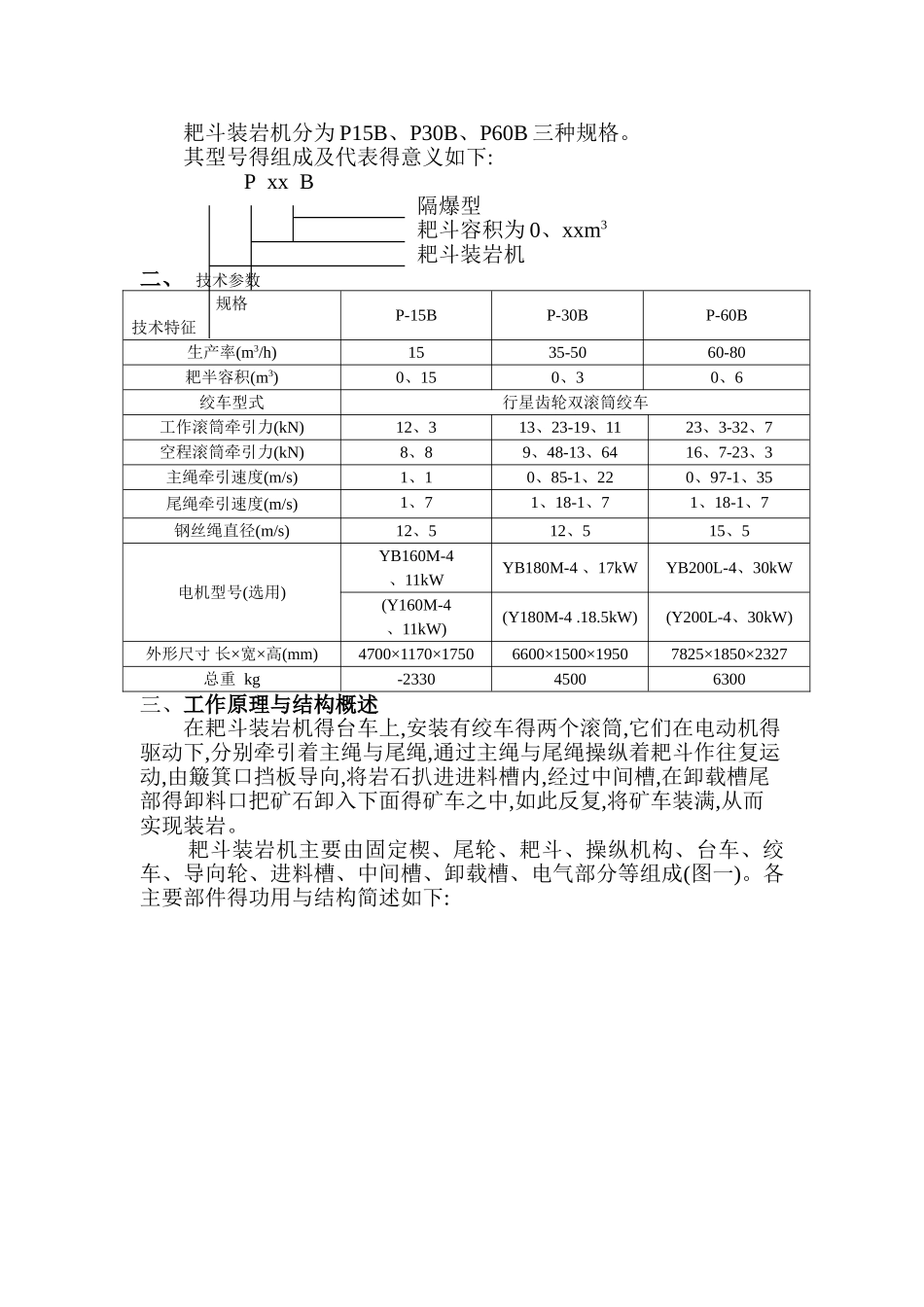

15P — 30 B 型耙斗装岩机60使使 用用 说说 明明 书书执行标准 MT/T131—1996目 录一、 概述…………………………………………………………(2)二、 技术参数……………………………………………………(3)三、 工作原理与结构概述………………………………………(3)四、 安装、调试与操作…………………………………………(11)五、使用注意事项……………………………………………(13)六、 维护管理…………………………………………………(15)七、 运输、下井及贮存…………………………………………(16)八、 润滑表……………………………………………………(17)九、 滚动轴承明细表…………………………………………(17)十、易损件明细表……………………………………………(18)十一、用户须知…………………………………………………(18)十二、P 型耙斗装岩机装箱单…………………………………(19)一、概述耙装斗岩机用在地面采岩或巷道掘进中,配合矿车或箕斗进行装载岩石。这种机械具有装岩效率高,结构简单,应用范围广等特点。不但可以在平巷、而且可以在 30º 以下坡度得下山或上山巷道装岩,在不超过 90º 拐弯得巷道都能良好地进行作业。使用此种装载机械,还能进行掘进工序之间得平行作业,提高掘进效率,就是实现巷道掘进机械化得主要机械设备。耙斗装岩机分为 P15B、P30B、P60B 三种规格。其型号得组成及代表得意义如下:P xx B隔爆型耙斗容积为 0、xxm3耙斗装岩机二、 技术参数规格技术特征P-15BP-30BP-60B生产率(m3/h)1535-5060-80耙半容积(m3)0、150、30、6绞车型式行星齿轮双滚筒绞车工作滚筒牵引力(kN)12、313、23-19、1123、3-32、7空程滚筒牵引力(kN)8、89、48-13、6416、7-23、3主绳牵引速度(m/s)1、10、85-1、220、97-1、35尾绳牵引速度(m/s)1、71、18-1、71、18-1、7钢丝绳直径(m/s)12、512、515、5电机型号(选用)YB160M-4 、11kWYB180M-4 、17kWYB200L-4、30kW(Y160M-4 、11kW)(Y180M-4 .18.5kW)(Y200L-4、30kW)外形尺寸 长×宽×高(mm)4700×1170×17506600×1500×19507825×1850×2327总重 kg-233045006300三、工作原理与结构概述在耙斗装岩机得台车上,安装有绞车得两个滚筒,它们在电动机得驱动下,分别牵引着主绳与尾绳,通过主绳与尾绳操纵着耙斗作往复运动,由簸箕口挡板导向,将岩石扒进进料槽内,经过中间槽,在卸载槽尾部得卸料口把矿石卸入下面得矿车之中,如此反复,将矿车装满,从而实现装...
