PLC可编程控制器的日常维护与检修方法

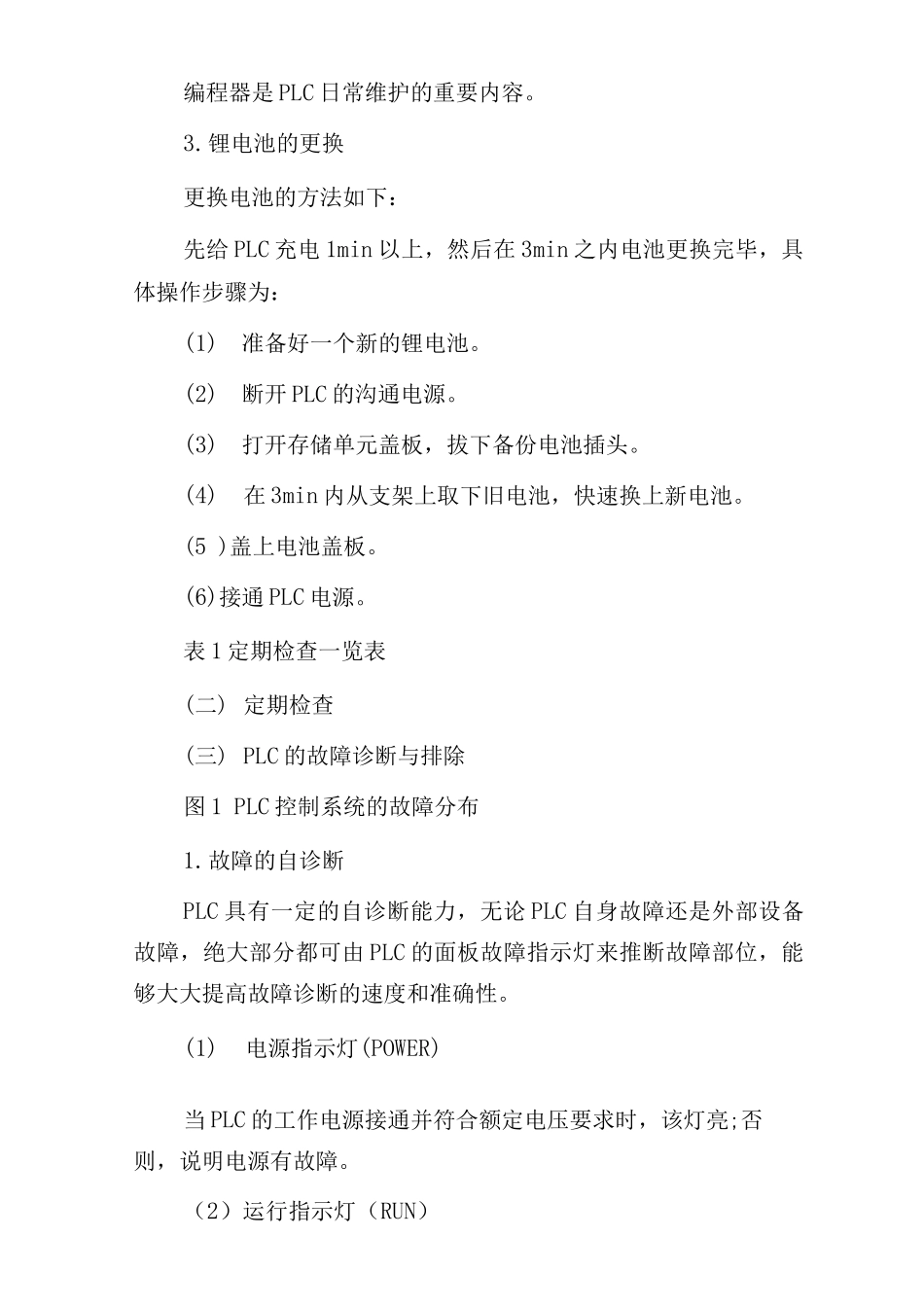

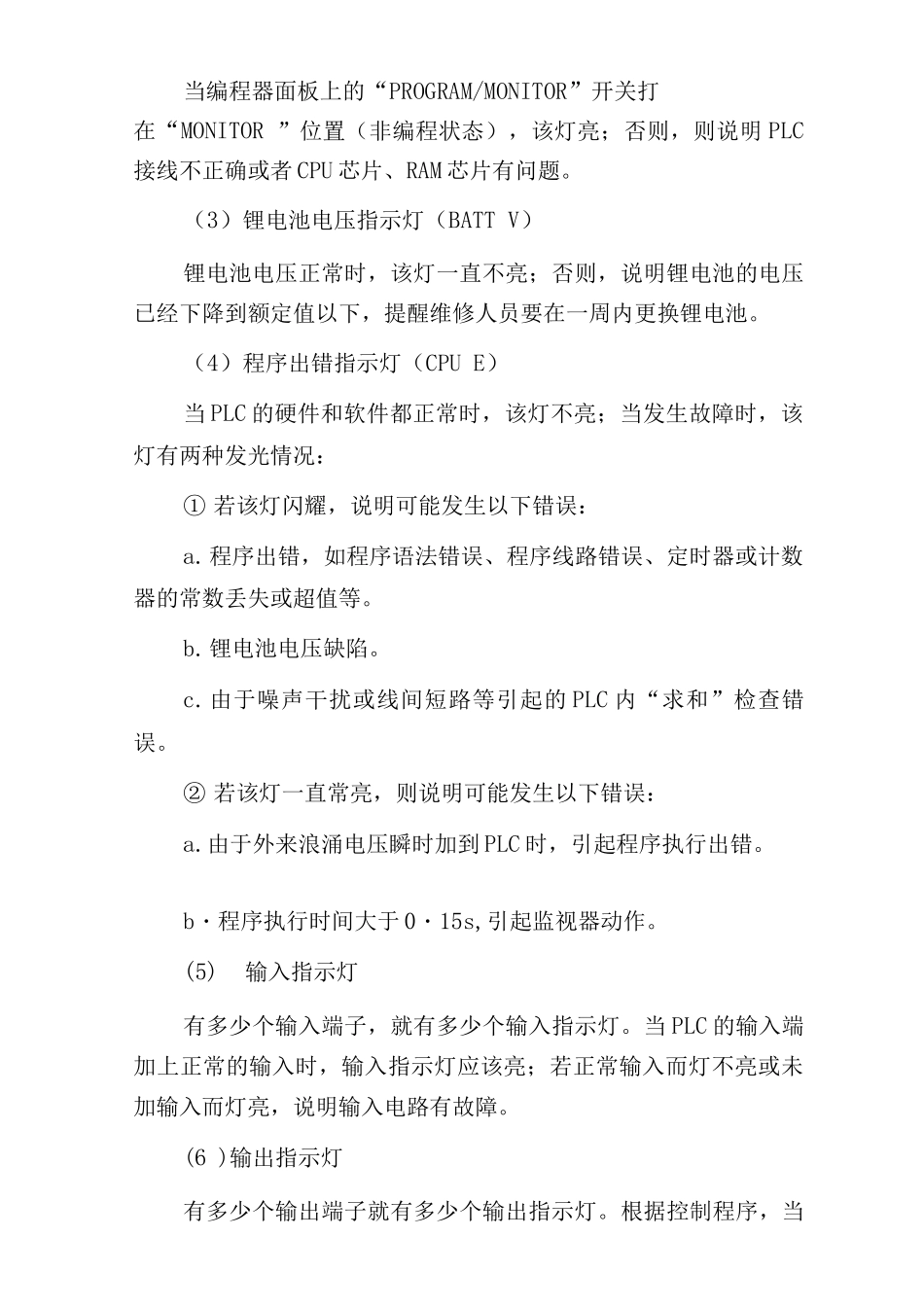

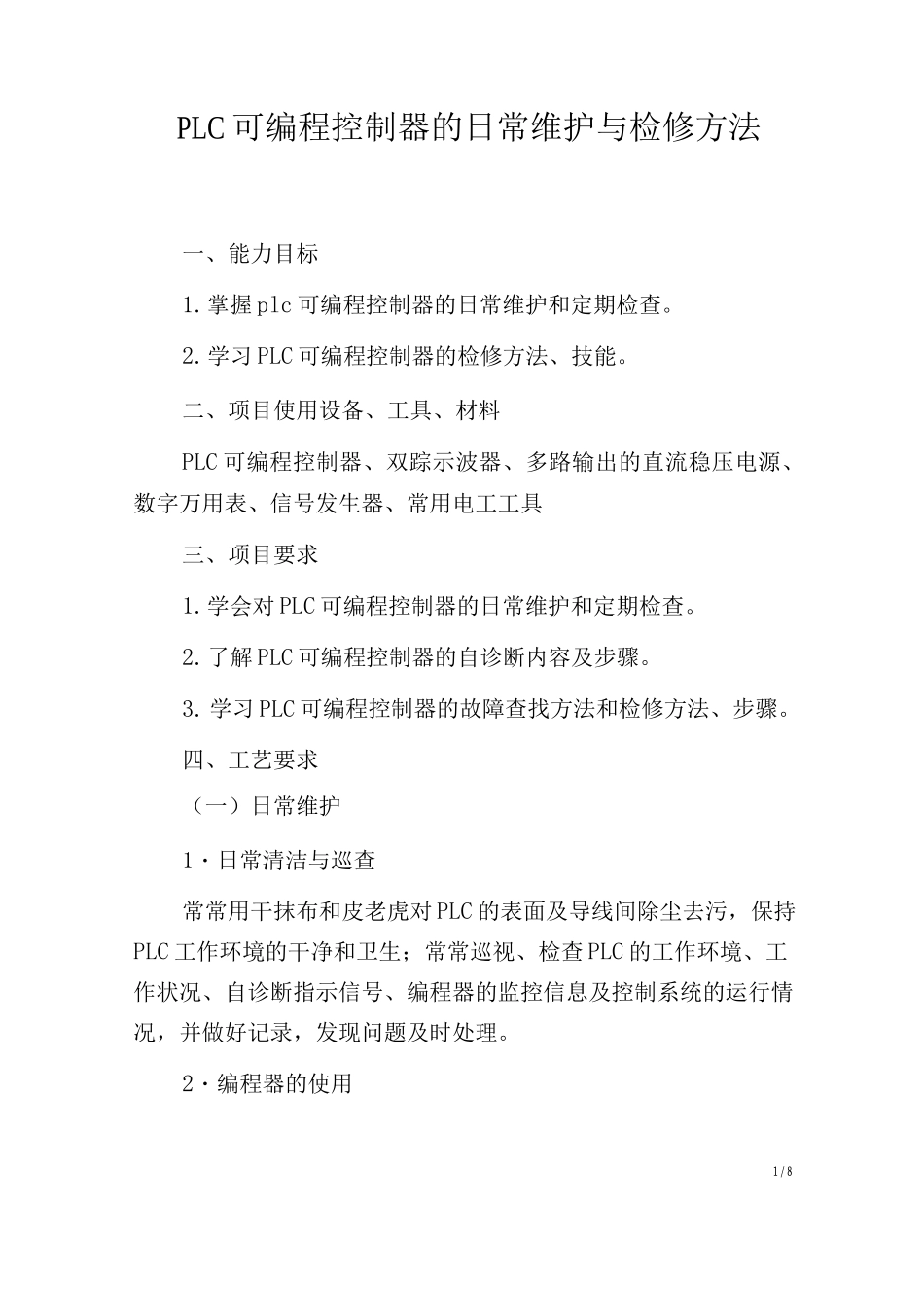

PLC 可编程控制器的日常维护与检修方法一、能力目标1.掌握 plc 可编程控制器的日常维护和定期检查。2.学习 PLC 可编程控制器的检修方法、技能。二、项目使用设备、工具、材料PLC 可编程控制器、双踪示波器、多路输出的直流稳压电源、数字万用表、信号发生器、常用电工工具三、项目要求1.学会对 PLC 可编程控制器的日常维护和定期检查。2.了解 PLC 可编程控制器的自诊断内容及步骤。3. 学习 PLC 可编程控制器的故障查找方法和检修方法、步骤。四、工艺要求（一）日常维护1日常清洁与巡查・常常用干抹布和皮老虎对 PLC 的表面及导线间除尘去污，保持PLC 工作环境的干净和卫生；常常巡视、检查 PLC 的工作环境、工作状况、自诊断指示信号、编程器的监控信息及控制系统的运行情况，并做好记录，发现问题及时处理。2编程器的使用・1 / 8编程器是 PLC 日常维护的重要内容。3.锂电池的更换更换电池的方法如下：先给 PLC 充电 1min 以上，然后在 3min 之内电池更换完毕，具体操作步骤为：(1)准备好一个新的锂电池。(2)断开 PLC 的沟通电源。(3)打开存储单元盖板，拔下备份电池插头。(4)在 3min 内从支架上取下旧电池，快速换上新电池。(5 )盖上电池盖板。(6)接通 PLC 电源。表 1 定期检查一览表(二) 定期检查(三) PLC 的故障诊断与排除图 1 PLC 控制系统的故障分布1.故障的自诊断PLC 具有一定的自诊断能力，无论 PLC 自身故障还是外部设备故障，绝大部分都可由 PLC 的面板故障指示灯来推断故障部位，能够大大提高故障诊断的速度和准确性。(1)电源指示灯(POWER)当 PLC 的工作电源接通并符合额定电压要求时，该灯亮;否则，说明电源有故障。（2）运行指示灯（RUN）当编程器面板上的“PROGRAM/MONITOR”开关打在“MONITOR ”位置（非编程状态），该灯亮；否则，则说明 PLC接线不正确或者 CPU 芯片、RAM 芯片有问题。（3）锂电池电压指示灯（BATT V）锂电池电压正常时，该灯一直不亮；否则，说明锂电池的电压已经下降到额定值以下，提醒维修人员要在一周内更换锂电池。（4）程序出错指示灯（CPU E）当 PLC 的硬件和软件都正常时，该灯不亮；当发生故障时，该灯有两种发光情况：① 若该灯闪耀，说明可能发生以下错误：a.程序出错，如程序语法错误、程序线路错误、定时器或计数器的常数丢失或超值等。b.锂电池电压缺陷。c.由于噪声干扰或线间短路等引起的 PLC 内“求和”检查错误。② 若该灯一直...
