XX小区住宅施工测量方案

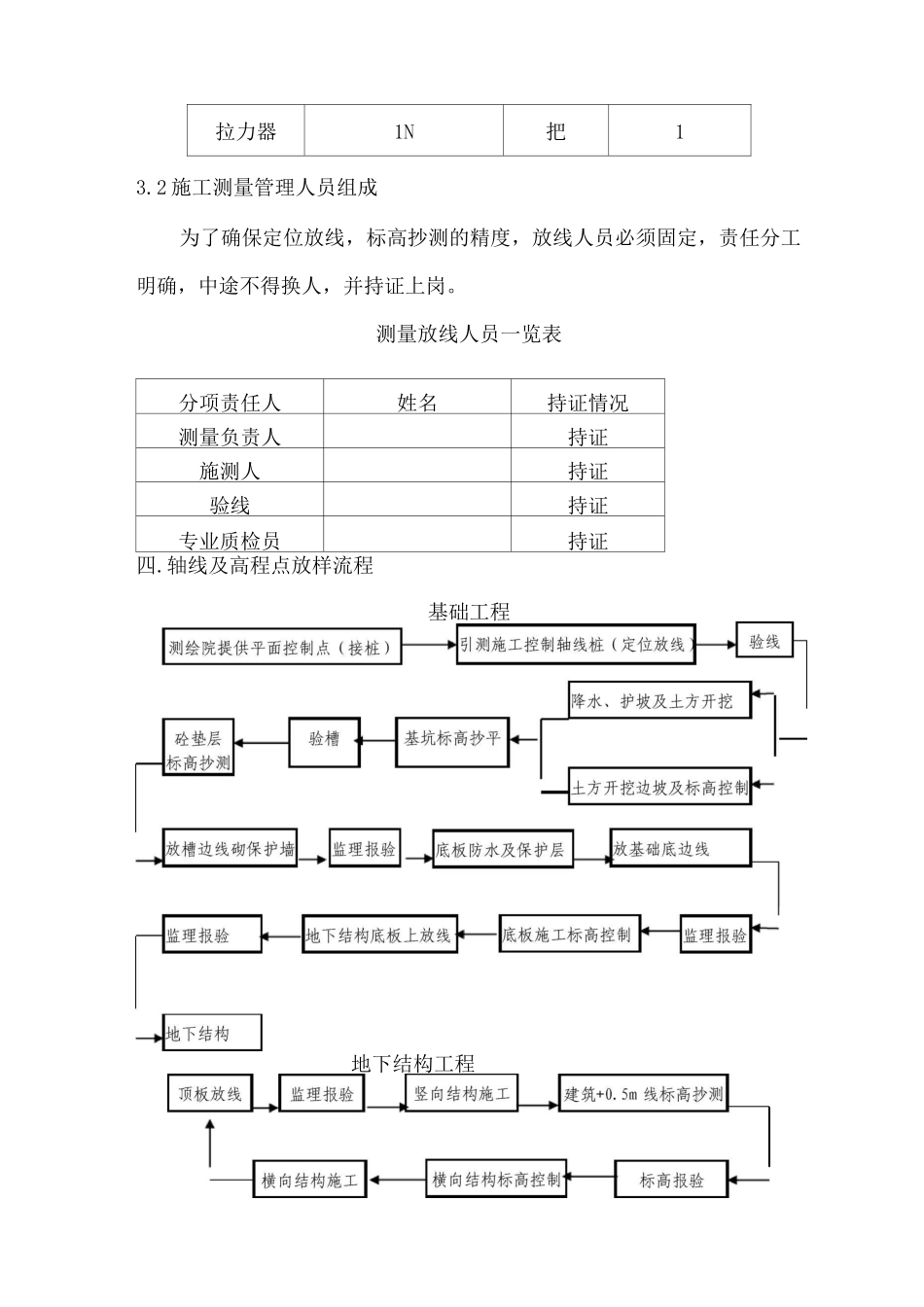

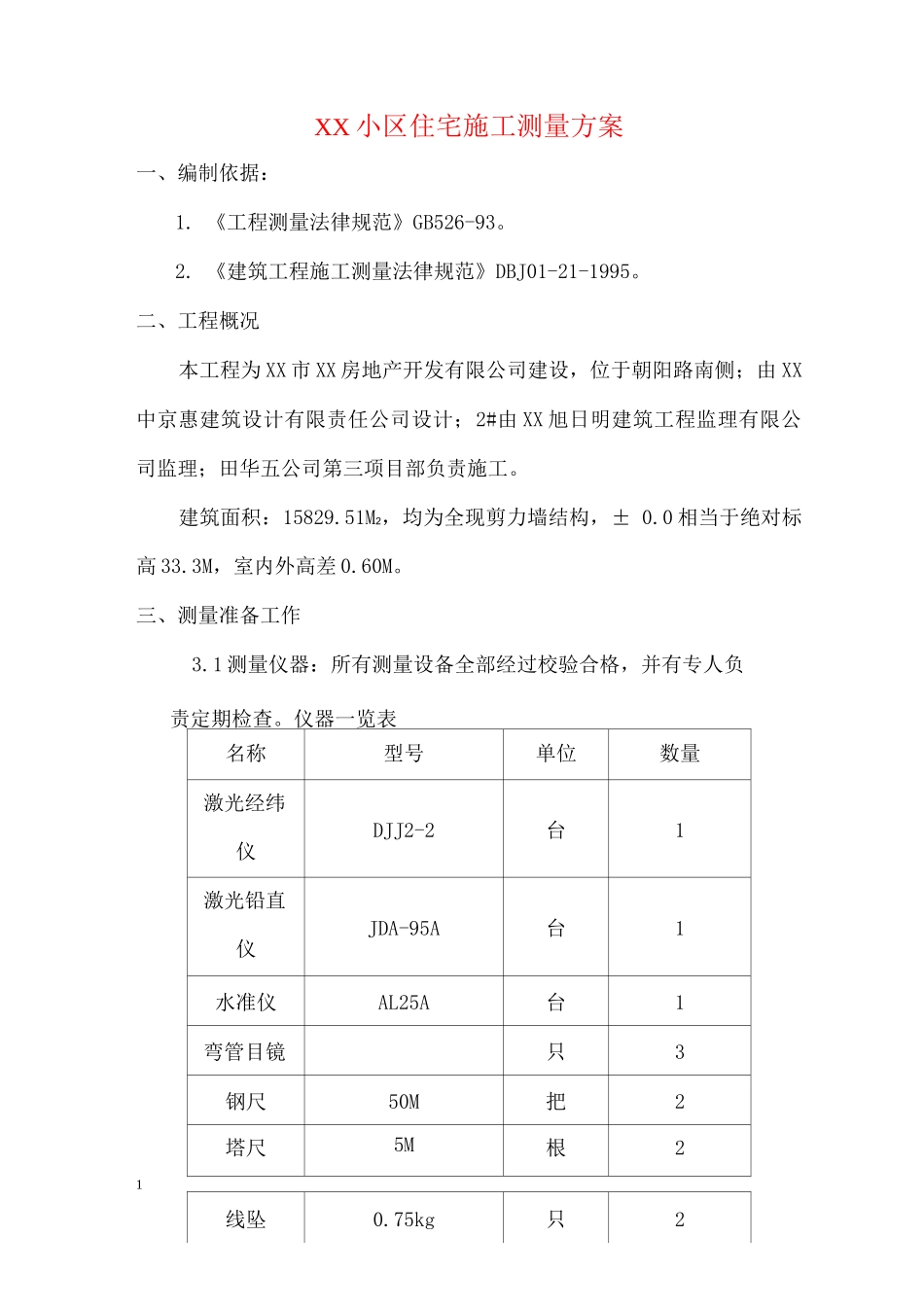

XX 小区住宅施工测量方案一、编制依据：1. 《工程测量法律规范》GB526-93。2. 《建筑工程施工测量法律规范》DBJ01-21-1995。二、工程概况本工程为 XX 市 XX 房地产开发有限公司建设，位于朝阳路南侧；由 XX中京惠建筑设计有限责任公司设计；2#由 XX 旭日明建筑工程监理有限公司监理；田华五公司第三项目部负责施工。建筑面积：15829.51M2，均为全现剪力墙结构，± 0.0 相当于绝对标高 33.3M，室内外高差 0.60M。三、测量准备工作3.1 测量仪器：所有测量设备全部经过校验合格，并有专人负责定期检查。仪器一览表名称型号单位数量激光经纬仪DJJ2-2台1激光铅直仪JDA-95A台1水准仪AL25A台1弯管目镜只3钢尺50M把2塔尺5M根21线坠0.75kg只2拉力器1N把13.2 施工测量管理人员组成为了确保定位放线，标高抄测的精度，放线人员必须固定，责任分工明确，中途不得换人，并持证上岗。测量放线人员一览表分项责任人姓名持证情况测量负责人持证施测人持证验线持证专业质检员持证四.轴线及高程点放样流程基础工程地下结构工程地上结构工程顶板放线—A监理报验♦竖向钢筋绑扎 ►抄测结构+0.5m 线标高点（钢筋上）—模板及砼结构4要固定钢筋上丈量上一层结构+0.5m 控制标高V—二次结构及装修工程放二次结构位置线 ——►砌二次结构 一*抄测建筑 0.5m 线控制标高——►其他项目施工定位放线5.1 根据建筑平面图及测绘院提供的 XX 兴隆小区 1#—3#楼测量成果图（A、C、G、I、H 点）进行定位放线。5.2 对 A、C、G、I、H 控制点进行角度及量距校核，经校核无误后再进行定位投测。支仪器于 C 点后视 D 点，由 A 点量距 4.80M，定出 a 点（x = 305470.681, y = 514137.734 ）。支仪器于 C 点后视 D 点，转角 90°，量距 139.650M 得入点(x= 305491.178, y=514301.086 )。支仪器于 A 点后视 C 点，量距：33.6M 得 I 点(x =305457.733, y = 51418304.313 )。支仪器于 I 点后视 A 点，转角 90°,量距：14.4M 得 H 点(x = 305459.117, y = 514318.646 )。支仪器于 H 点后视 I 点，转角 90°,量距：12.1M 得 G 点(x = 305471.160, y = 514317.484 )。支仪器于 G 点后视 H 点，转角 90°,量距：101.25M 得?\点(x= 305480.886, y = 514418.266 )。支仪器于 F 点后视 G 点，转角 90°,量距：39.49M 得 E 点(x = 305441.579, y = 514422.059 )。支仪器于 ...
