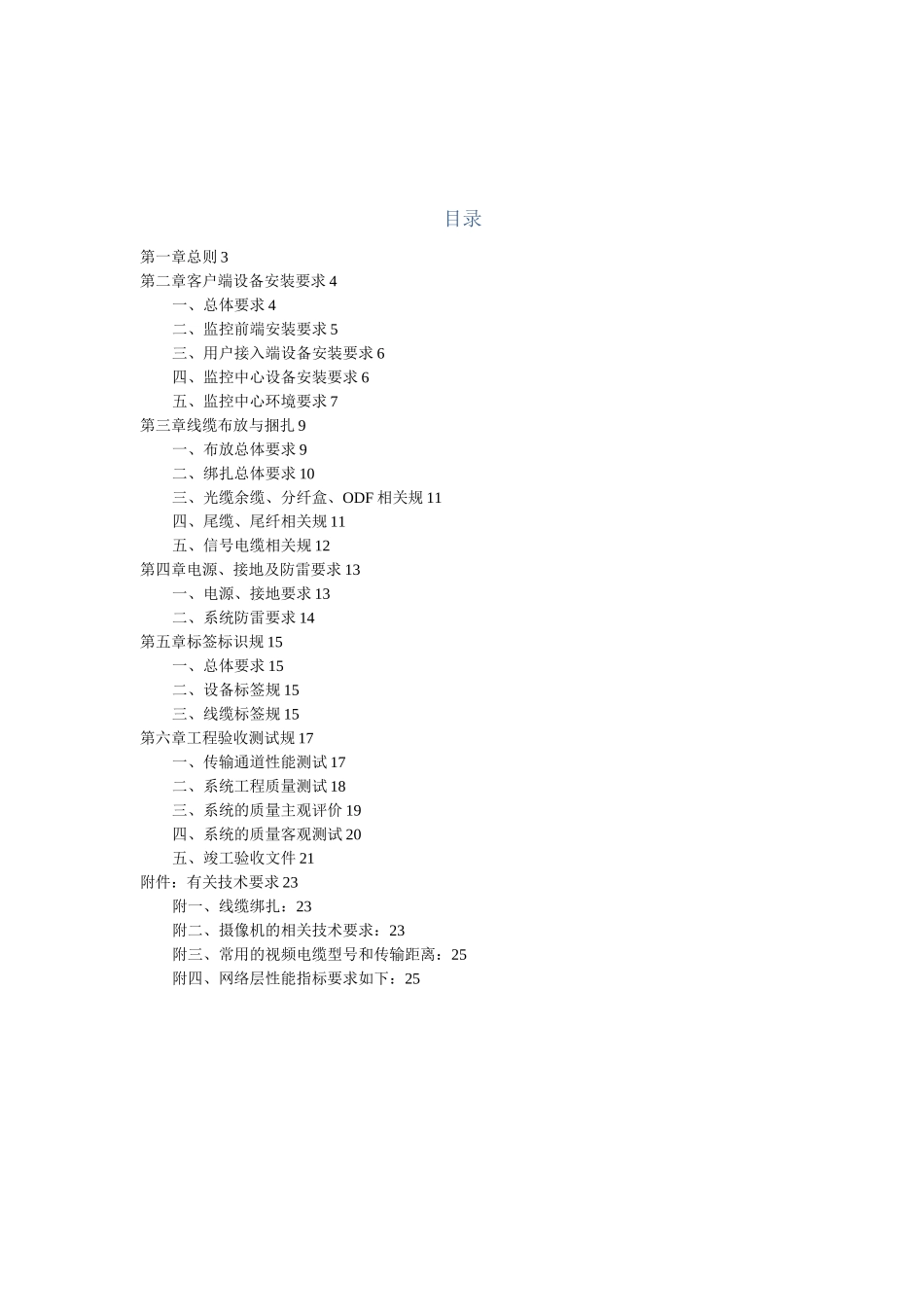

“天网”工程设计规及方案指导目录第一章总则 3第二章客户端设备安装要求 4一、总体要求 4二、监控前端安装要求 5三、用户接入端设备安装要求 6四、监控中心设备安装要求 6五、监控中心环境要求 7第三章线缆布放与捆扎 9一、布放总体要求 9二、绑扎总体要求 10三、光缆余缆、分纤盒、ODF 相关规 11四、尾缆、尾纤相关规 11五、信号电缆相关规 12第四章电源、接地及防雷要求 13一、电源、接地要求 13二、系统防雷要求 14第五章标签标识规 15一、总体要求 15二、设备标签规 15三、线缆标签规 15第六章工程验收测试规 17一、传输通道性能测试 17二、系统工程质量测试 18三、系统的质量主观评价 19四、系统的质量客观测试 20五、竣工验收文件 21附件：有关技术要求 23附一、线缆绑扎：23附二、摄像机的相关技术要求：23附三、常用的视频电缆型号和传输距离：25附四、网络层性能指标要求如下：25第一章总则全省社会治安视频监控“天网”工程设计、安装、验收、维护必 须符合安防行业有关视频监控系统标准规要求。本规适用于全省社会治安视频监控“天网”工程的新建、扩展和 改建工程的设计、施工以及维护、验收，容涵盖设备安装、布线、标 签标识、开通测试及工程质量验收等各方面。本规适用于承接全省社会治安视频监控“天网”工程的施工单位 （部门），包括工程建设部门、各施工单位（部门）以本规为指导， 规施工作业和竣工交付。第二章客户端设备安装要求本工程客户端设备包括监控前端（摄像机、云台、视频编码器等）， 用户接入设备（视频光端机、光猫、ONU），监控中心（用户控制台、 解码器、监视器或 PC、电视墙等显示设备、客户端软件等）三个部分。一、总体要求安装人员在客户端进行设备安装时应遵守划定围，在设备安装前 必须征求客户意见，明确设备安装位置，接电源位置，信号线在客户 端的走线方式和走向等。设备安装中应严格根据合同、设计中确定的设备种类、型号、接 类型等进行施工。进行设备安装前，应对用户端设备的使用环境进行检查，检查容 包括用户电源、接地、环境温度、湿度、防尘情况。环境检查完成后， 应作记录，并将记录结果在最后的开通交付报告中标识、注明。在设备安装前，应按厂家使用说明书中的安装步骤，利用设备面 板上开关，进行相关自检测试，如设备指示灯能根据要求正常工作， 则设备通过自检。如设备指示灯不能按要求正常工作，则不能通过自 检，应进行故障推断及排...
